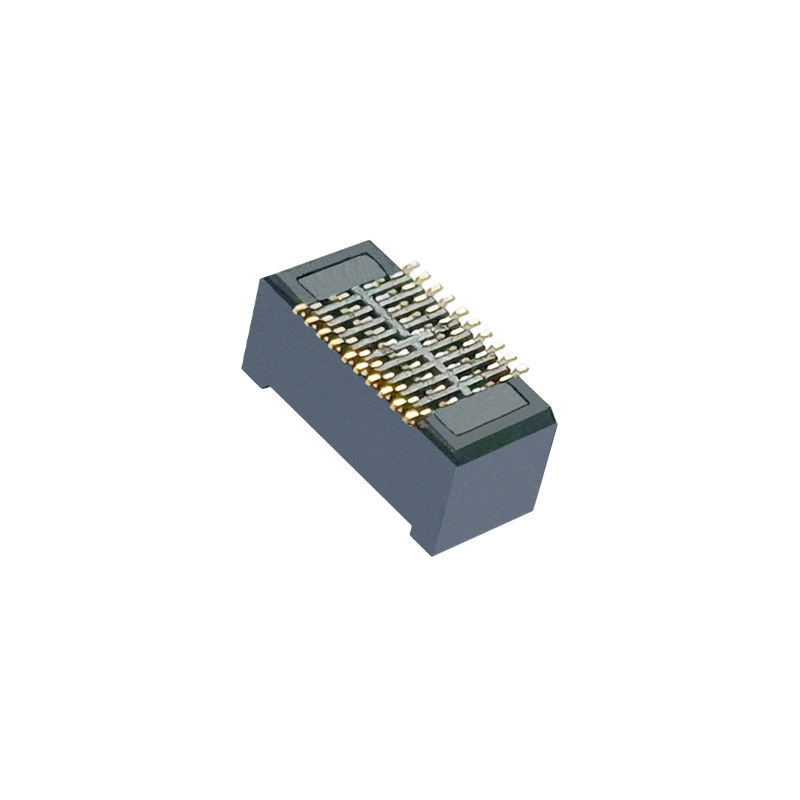

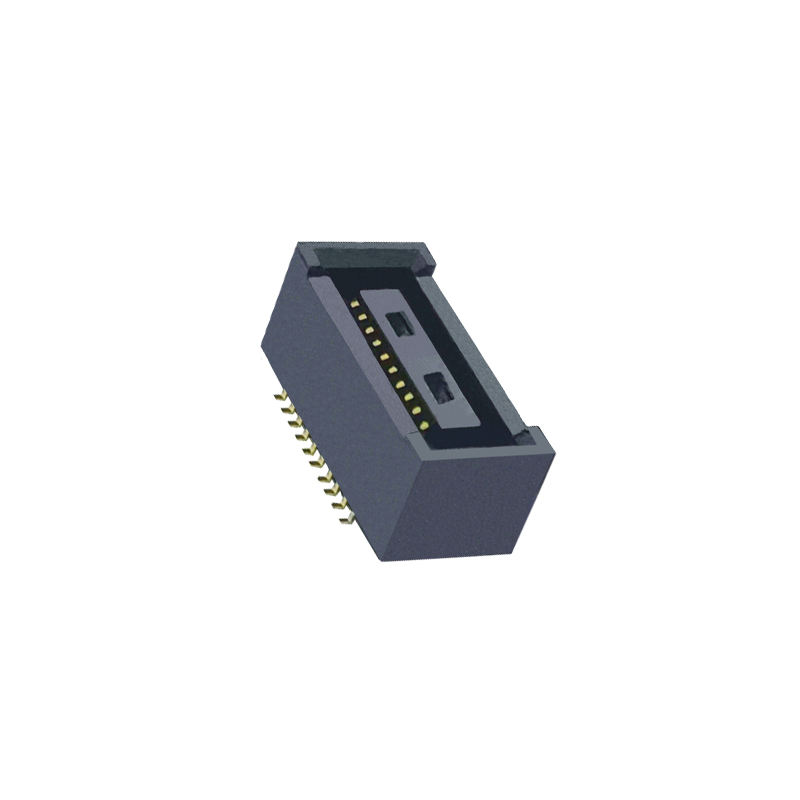

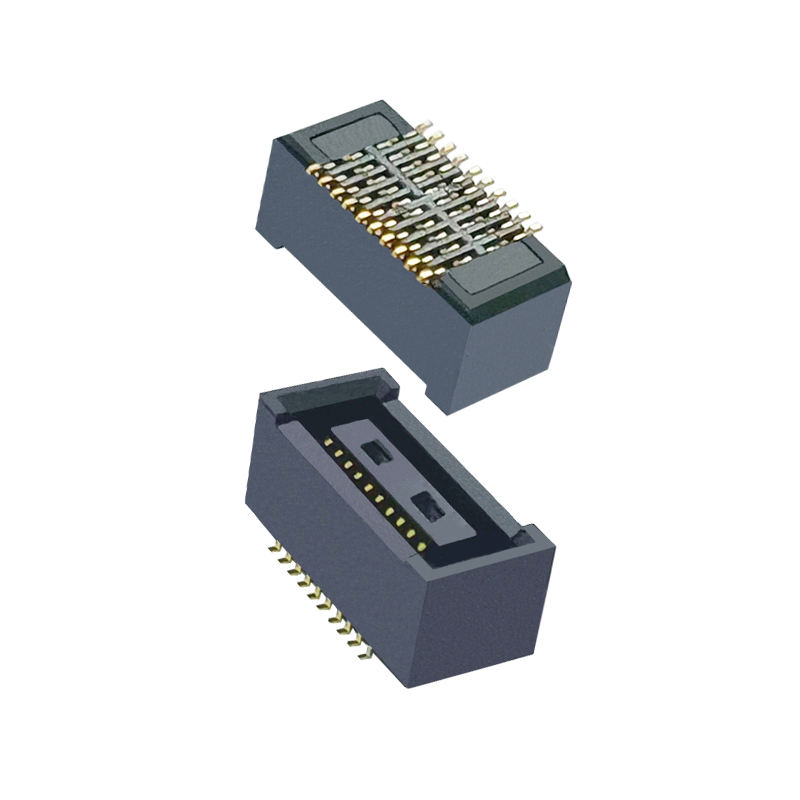

Разъем для соединения плат, совместимый с DF40HC(4.0)-20DS-0.4 - 0.4 мм шаг, двухрядный, BTB, мама
Основные характеристики продукта
✅ Слепое соединение и самовыравнивание: Направляющие ребра обеспечивают плавающее допущение XY ±0.33 мм, компенсируют смещение при сборке печатной платы, предотвращают повреждение штырей при слепом стыке
✅ Высокоскоростная передача сигналов: Поддержка до 20 Гбит/с, полное соответствие MIPI, USB3.1 Gen2, передача сигналов PCIe
✅ Фиксированная высота соединения: 4.0 мм: Точный контроль высоты стека для контролируемого зазора печатной платы, стабильная механическая конструкция многоплатных соединений
✅ Упаковка в ленту и катушку для поверхностного монтажа (SMT): Прямая совместимость с автоматическими установщиками для массового производства
✅ Барьер против капиллярного подсоса припоя: Никелевый барьер предотвращает растекание припоя в зону контакта, повышает выход годных при пайке
Описание продукта
| Категория |
Наименование |
Спецификация |
| Электрические характеристики |
Шаг |
0.4 мм |
|
Количество контактов / Ряды |
20 контактов, двухрядный |
|
Номинальный ток на контакт |
0.3 А |
|
Номинальное напряжение |
30 В постоянного тока |
|
Сопротивление контакта |
≤30 мΩ |
|
Сопротивление изоляции |
≥500 МОм @ 500 В постоянного тока |
|
Испытательное напряжение |
250 В переменного тока в течение 1 мин |
| Механические характеристики |
Высота соединения |
4.0 мм |
|
Диапазон самовыравнивания |
±0.33 мм по осям X / Y |
|
Циклы соединения |
Минимум 30 циклов |
|
Тип монтажа |
Поверхностный монтаж SMT |
| Материал и покрытие |
Корпус |
LCP, UL94 V-0 |
|
Материал контакта |
Фосфористая бронза |
|
Покрытие контактной зоны |
Золотое покрытие (0.2 мкм) поверх никелевого барьера |
|
Покрытие вывода |
Олово поверх никеля |
| Условия эксплуатации |
Рабочая температура |
-35℃ ~ +85℃ |
|
Соответствие |
RoHS, REACH |
| Руководство по пайке |
Профиль пайки оплавлением |
Стандартная пайка оплавлением SMT, пиковая температура ≤260℃, максимум 10 с |
Перекрестная ссылка / Альтернатива
Этот BTB мама разъем являетсяpin-to-pin, совместимым по посадочному месту с Hirose DF40HC(4.0)-20DS-0.4V(51). Инженеры могут использовать его как прямую замену для валидации прототипов и массового производства. Та же посадочная площадка на печатной плате, тот же интерфейс соединения, без необходимости перепроектирования печатной платы.
Примечание о дифференциации: Прямые поставки с завода, сокращенные сроки поставки, гибкие минимальные объемы заказа, стабильные долгосрочные поставки для избежания дефицита и колебаний цен международных брендов.
Особенности продукта
- Встроенная поляризацияЗащита от неправильного подключенияключ, предотвращает обратное соединение и замятие штырей
- Ударопоглощающие усиливающие ребра с обеих сторон, поглощают механические нагрузки при сборке и вибрации
- Закрытая конструкция контакта при соединении, защита от пыли и загрязнений
- Четкая тактильная обратная связь при полном соединении, легкая проверка сборки
- Достаточная площадь для захвата вакуумным пинцетом для стабильного размещения SMT
Преимущества продукта
- Прямая замена: Не требуется изменение разводки для проектов, изначально использующих серию Hirose DF40
- Дизайн с высоким выходом годных: Никелевый барьер против капиллярного подсоса припоя снижает процент брака при пайке
- Стабильность поставок: Отечественный завод прецизионных разъемов, не подвержен дефициту продукции зарубежных брендов
- Быстрая инженерная поддержка: Бесплатные образцы для аппаратной валидации; быстрая поддержка чертежей и DFM
- Оптимизированная стоимость: Заводская оптовая цена, лучшая общая стоимость BOM для средних и высоких объемов
Применение
- Портативные смарт-устройства, модули дисплея
- Камерные модули, соединение сигналов MIPI
- Портативная медицинская электроника
- IoT-устройства, модули датчиков
- Промышленные малогабаритные платы управления
- Стыковка вспомогательных печатных плат ноутбуков/планшетов
Упаковка
Лента и катушка (упаковка на катушке): Стандартная упаковка на катушке для автоматических установщиков SMT. Детали могут быть напрямую загружены в вашу автоматизированную производственную линию без переупаковки. Доступна услуга отрезной ленты для мелкосерийных прототипов.
Срок поставки
- Заказ образцов: 3 рабочих дня
- Заказ на массовое производство: 1-3 недели, в зависимости от конфигурации и объема заказа
Сертификация завода и индивидуальное обслуживание
Сертификаты: ISO9001, RoHS, REACH
- Минимальный объем заказа: Низкий минимальный объем заказа для стандартных деталей
- Политика в отношении образцов: Поддержка бесплатных образцов; клиент оплачивает только стоимость доставки; быстрая выдача образцов
- Индивидуализация: По запросу доступны индивидуальное количество контактов, высота стека, толщина покрытия, цвет корпуса. Отправьте чертеж вашей печатной платы для инженерной оценки.
Руководство по выбору инженера
- Подтвердите требуемую высоту соединения: эта модель = высота стека 4.0 мм
- Перед фиксацией разводки проверьте соответствие посадочной площадки печатной платы серии DF40HC
- Для применений с высокой вибрацией подтвердите требования к блокировке и механическому удержанию
- Высокоскоростные сигналы (≥10 Гбит/с): моделирование контроля импеданса доступно по запросу
- Отправьте нам количество контактов, высоту стека, температурные требования нашему инженеру для рекомендации альтернативной детали, если это необходимо
Часто задаваемые вопросы
В: У вас есть каталог? Можете ли вы отправить мне каталог для проверки всех ваших продуктов?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вы должны оплатить стоимость доставки.
В: А как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; заказные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга "от двери до двери". Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить деньги в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных
продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
