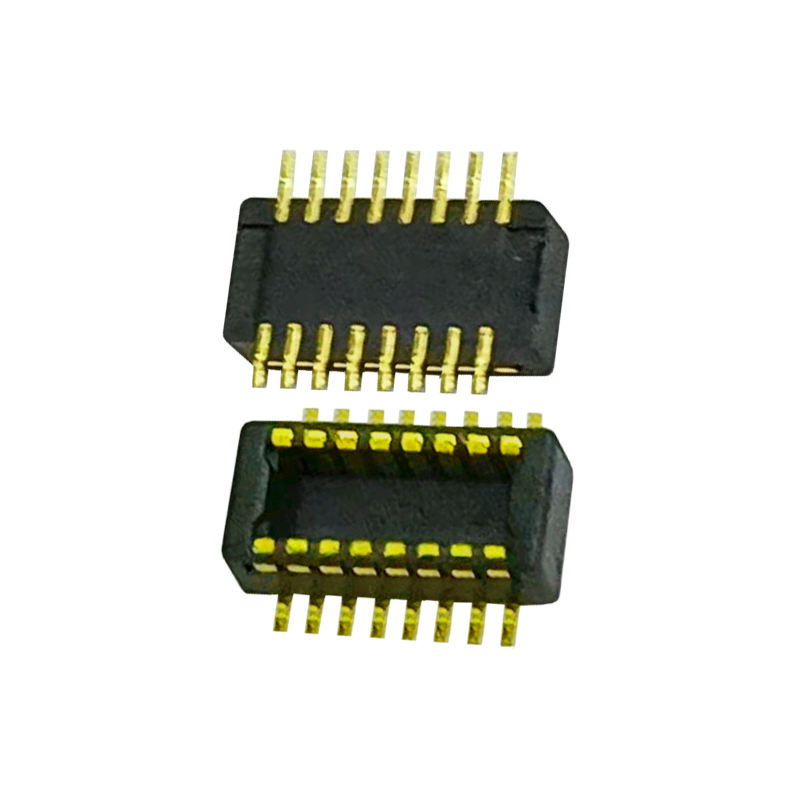

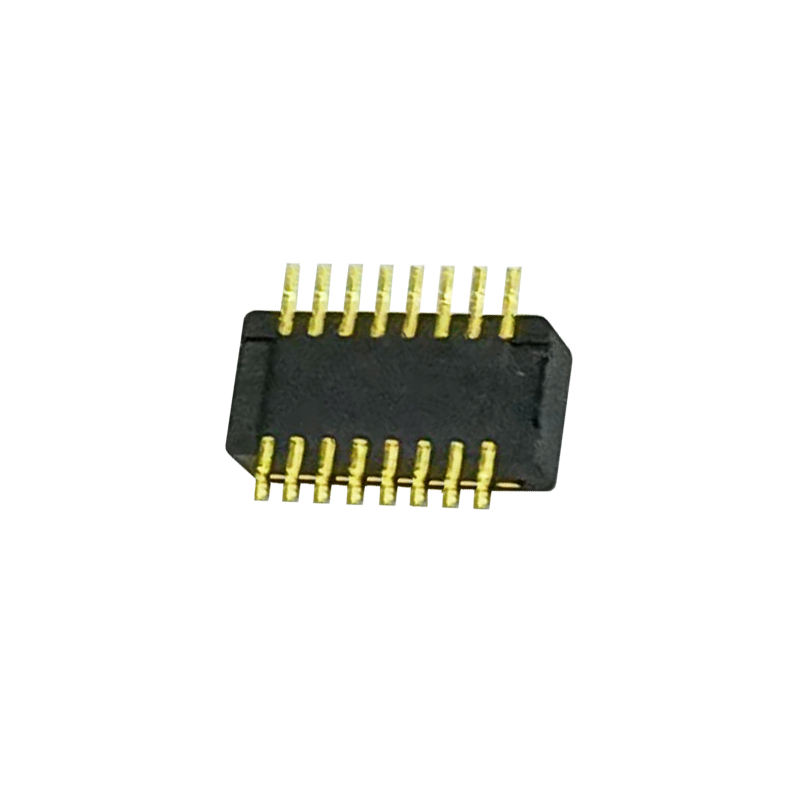

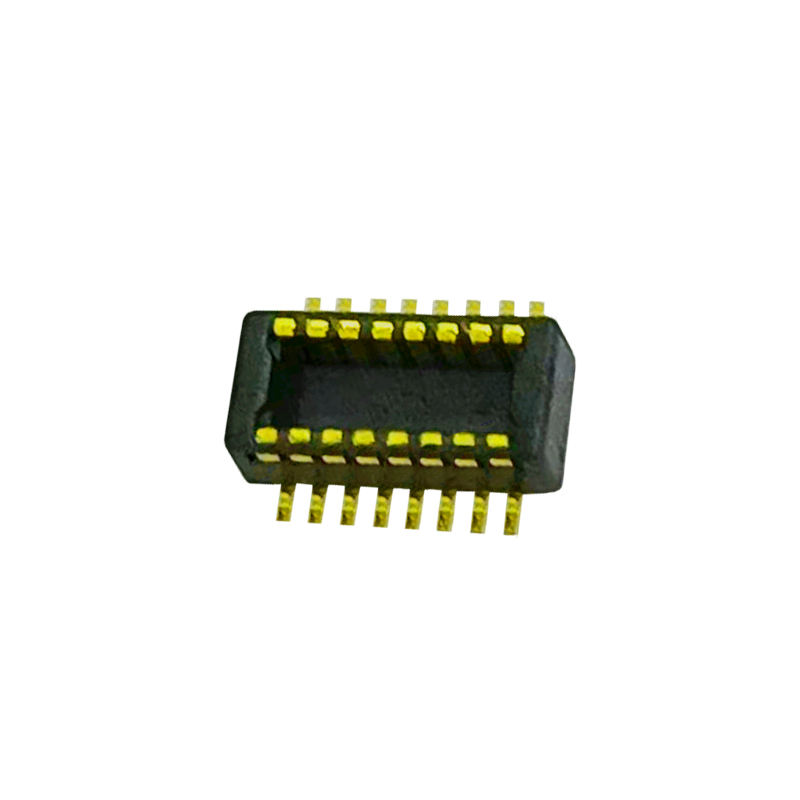

0.4 мм узкопроходный соединитель между досками мезаннин двойной ряд 12-прикольный совместимый DF40TC-12DP-0.4 мужской соединитель доски
Основные моменты продукции
✅Слепое спаривание и самовыравнивание: Встроенные ребра-гиды, 0,33 мм боковой терпимости, противоположное ошибочному вставке безупречное проектирование, поглощает смещение сборки и избегает повреждения булавки во время ручного / автоматического спаривания. ✅Высокоскоростная производительность: Поддерживает передачу сигнала до 20 Гбит/с, совместима с PCIe Gen4, MIPI, USB4 Gen2 для высокой плотности маршрутизации сигнала.
✅Определенная двойная высота: фиксированная высота складирования для точного контроля разрывов на ПКБ; низкопрофильная двухуровневая компоновка экономит ПКБ.
Описание продукта
| Категория |
Положение |
Параметр |
| Электрические |
Стрелка |
0.4 мм |
| Количество пинов |
Двухконечный, двойной ряд. |
| Номинальный ток |
0.3 А на контакт |
| Номинальное напряжение |
30 В постоянного тока |
| Сопротивление на контакт |
≤ 40 мΩ |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Выдерживает напряжение |
Обменное давление 250 В, 1 мин. |
| Механические |
Циклы спаривания |
≥30 циклов |
| Толерантность к самоподчинению |
± 0,33 мм |
| Высота в паре |
Высота свертывания DF40TC |
| Тип установки |
SMT поверхностная установка |
| Материал и покрытие |
Контактный материал |
Фосфор бронза |
| Контактное покрытие |
Позолоченный контакт, никелевый барьер для предотвращения сварки |
| Изолятор |
LCP высокотемпературный пластик |
| Экологические |
Операционная температура |
-40°C ~ +85°C |
| Соответствие |
RoHS, REACH |
| Руководство по сварке |
Сплавление с обратным потоком |
Стандартный профиль обратного потока SMT, пиковая температура ≤260°C |
Перекрестные ссылки / Альтернативные
Прямая подключенная к компьютеру, совместимая с отпечаткамиХироза DF40TC-12DP-0.4Также ссылка на Molex SlimStack & Kyocera 5804 серии 0.4mm B2B мезанинные разъемы для альтернативного снабжения.
Характеристика продукта
- Противообманчивая слепая структура, широкий диапазон саморазрядки для уменьшения отходов сборки.
- Никельный барьер предотвращает сварку во время повторного потока, защищает контакт с золотом.
- Укрепленные ударно-поглощающие ребра, хорошее сопротивление вибрации и падения.
- Полностью закрытый контакт при спаривании, блокирует загрязнение пыли и потока.
- Компактный двойной ряд узкого проема, максимизирует использование пространства PCB.
- Размещение SMT-папки соответствует оригинальному DF40TC для прямой замены.
Преимущества продукта
- Сокращение сроковпротив импортных оригинальных деталей HRS; избегает длительного отставания OEM.
- Постоянное нанесение и контактная силадля стабильной высокоскоростной целостности сигнала.
- Строгая 100% визуальная и электрическая проверка перед отправкой.
- Опаковка с катушкой готова для SMT pick & place, не требуется переупаковка для вашей сборочной линии.
- Гибкая настройка: регулируйте высоту набора, количество штифтов или толщину золота по запросу.
Применение
Промышленные встроенные платы,
носимые устройства,
модули медицинских датчиков,
подкарты для планшетов и ноутбуков,
камеры/модули LiDAR,
портативные испытательные приборы,
Искусственный интеллект.
Опаковка
Лента и катушка (катушка упаковки):Стандартная упаковка катушек для SMT-машины для подбора и размещения. Части могут быть загружены непосредственно на вашу автоматизированную производственную линию без переупаковки. Для небольших партий прототипов доступен сервис резки.
Продолжительность
- Образец заказа: 3 рабочих дня
- Заказ на серийное производство: 1-3 недели, в зависимости от конфигурации и количества заказа
Сертификация завода и обслуживание по заказу
Сертификации: ISO9001, RoHS, REACH
- МОК: Низкий MOQ для стандартных деталей
- Политика выборки: Поддержка бесплатных образцов; заказчик несет только расходы на перевозку; быстрый выпуск образцов
- Персонализация: количество штифтов по заказу, высота стека, толщина покрытия, цвет корпуса доступны по запросу.
Руководство по выбору инженера
- ПодтверждениеВысота слагаемостиВо-первых, это самый важный параметр для проектирования разрывов на ПКБ.
- Проверьте количество пин, требования к скорости сигнала (если > 10 Гбит/с, мы проверим импеданс).
- Проверьте диапазон температуры работы и вибрационную среду для промышленного/медицинского использования.
- Для замены на заказ: подтвердите соответствие PCB-отпечатков DF40TC-12DP-0.4 до серийного производства.
- Запросить бесплатные образцы для испытаний сборки SMT и проверки целостности сигнала.
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
