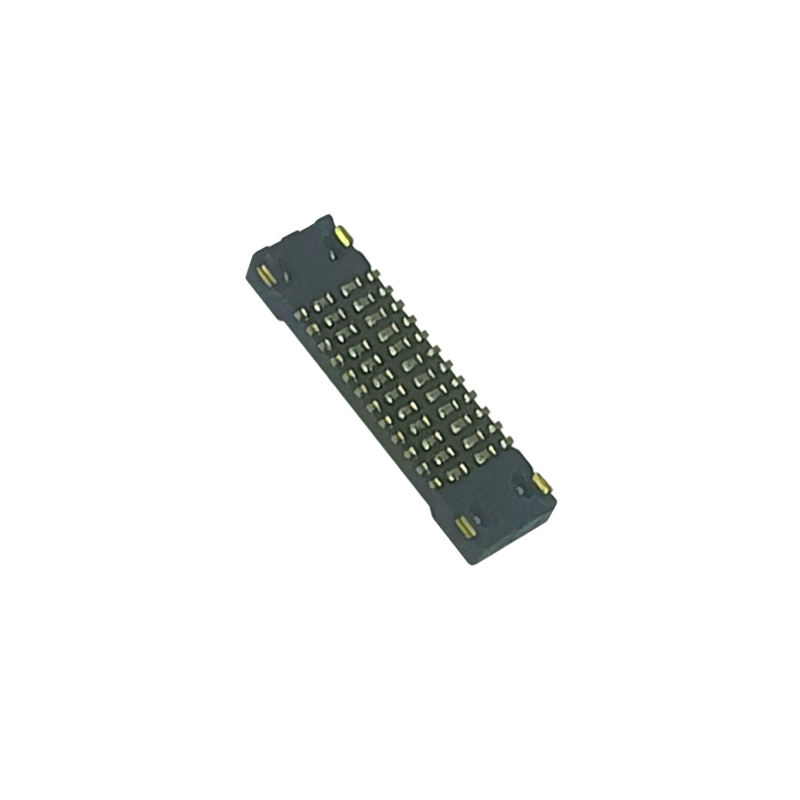

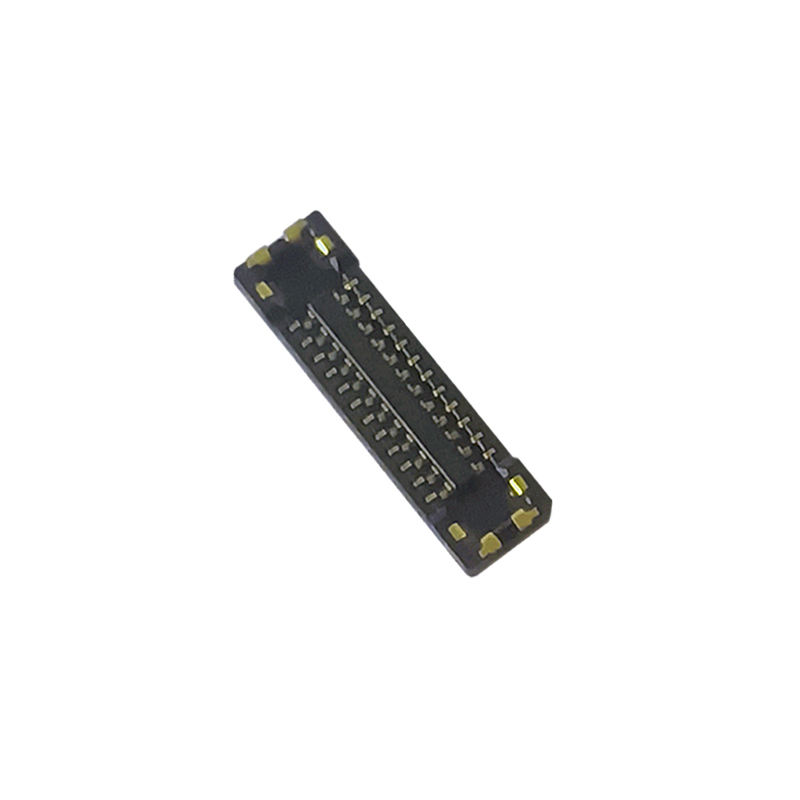

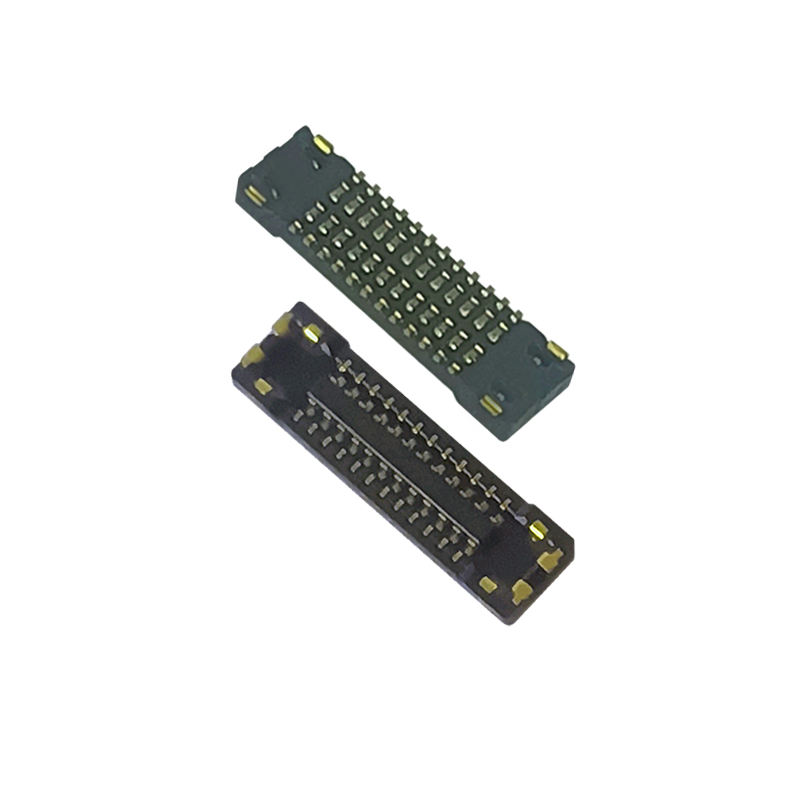

24-контактный 0,35 мм с узким шагом BTB, гнездовое сиденье WP27D-S024VA1-R15000, межплатные мезонинные разъемы, совместимая розетка
Основные характеристики продукта
✅ Направляющая рама с защитой от смещения и самовыравниванием вслепую, компенсирует смещение сборки, предотвращает повреждение штифтов во время ручного/автоматического сопряжения
✅ Высокоскоростная целостность сигнала, стабильная высокочастотная передача для компактного монтажа многослойных печатных плат.
✅ Фиксированная высота сопряжения 0,7 мм, точный контроль зазора печатной платы для создания тонкопрофильных устройств.
✅ Двухточечная контактная структура, антивибрационная и противоударная, четкая обратная связь при щелчке для полного подтверждения соединения.
✅ Упаковка на катушках с лентой SMT, прямой сбор и размещение на автоматической сборочной линии.
Описание продукта
| Категория |
Элемент |
Спецификация |
| Электрические характеристики |
Подача |
0,35 мм |
|
Количество контактов |
24P (сигнал + встроенные силовые клеммы) |
|
Номинальное напряжение |
50 В переменного/постоянного тока |
|
Номинальный ток |
Сигнальный контакт: 0,3 А; Контакт питания: 3,0 А |
|
Контактное сопротивление |
Сигнал ≤70 мОм; Мощность ≤20 мОм (начальная) |
|
Сопротивление изоляции |
≥1000 МОм при 250 В постоянного тока |
|
Выдерживание напряжения |
150 В переменного тока, 60 с без пробоев |
| Механические характеристики |
Сопряженная высота |
0,7 мм |
|
Долговечность |
30 циклов спаривания |
|
Сила спаривания/развязки |
Контролируемое низкое усилие вставки, стабильная сила удержания |
| Материал и покрытие |
Контактный материал |
Медный сплав |
|
Контактное покрытие |
Позолота в зоне сопряжения; Никелевый барьер для предотвращения растекания припоя. |
|
Изолятор |
ЛКП высокотемпературный пластик, UL94V-0 |
| Относящийся к окружающей среде |
Рабочая температура |
-40°С ~ +85°С |
|
Согласие |
RoHS, ДОСТИГНУТЬСЯ |
| Руководство по пайке |
Тип крепления |
Поверхностный монтаж для поверхностного монтажа |
|
Профиль перекомпоновки |
Пиковая температура не более 260°C, стандартное оплавание SMT |
Перекрестная ссылка/альтернативный вариант
Совместимая альтернатива JAE WP27D-S024VA1-R15000.
Та же занимаемая площадь, высота штабелирования, расположение контактов и электрические характеристики.
Прямая замена оригинальной детали JAE без пересмотра топологии печатной платы.
Также служит более дешевой альтернативой премиальным международным брендам BTB для мезонинных систем со сверхмалым шагом 0,35 мм.
Характеристика продукта
- Встроенная металлическая направляющая рама для слепого сопряжения и самовыравнивания, допускает незначительное смещение при сборке, предотвращает изгиб штифта при массовом производстве.
- Конструкция с двухточечным контактом обеспечивает стабильное сопротивление контакта при вибрации и ударах.
- Гибридный сигнал + встроенные клеммы питания, экономия места на печатной плате
- Низкопрофильная высота штабелирования 0,7 мм идеально подходит для компактной установки устройств
- Золотое контактное покрытие, отличная защита от окисления и высокочастотный сигнал.
- Прижимная усиленная конструкция защищает изолятор во время стыковки.
- Четкий звуковой щелчок для подтверждения полного спаривания, что снижает риск неполного спаривания.
Преимущества продукта
- Удобная для инженера замена: Такая же площадь, как и у оригинальной детали JAE, перепроектирование печатной платы не требуется.
- Лучшая стабильность поставок: Короткие сроки поставки по сравнению с длинными циклами поставок оригинальных зарубежных брендов.
- Готово к массовому производству: Строгий контроль копланарности, высокая производительность сборки SMT.
- Оптимизация затрат: Конкурентоспособные цены без ущерба для высокочастотной и механической надежности.
- Быстрая инженерная поддержка: Техническое описание, файл 3D STEP, площадь печатной платы доступны по запросу.
Приложение
Носимые устройства,
умные часы,
AR/VR очки,
субмодули смартфона,
внутренние модули планшета,
компактные датчики Интернета вещей,
портативная медицинская электроника,
небольшие модули камеры,
мини-дисплейные модули.
Упаковка
Лента и катушка (катушка): 15 000 шт./катушка. Рельефная лента-носитель.
Полностью совместим с подъемно-транспортными машинами SMT и готов к загрузке непосредственно на вашу производственную линию.
Время выполнения
- Образцы: 3 рабочих дня
- Оптовый заказ: 1 ~ 3 недели
- Минимальный заказ: Договорной
- Поддерживаются бесплатные образцы; быстрый выпуск образцов для инженерной проверки
Заводская сертификация и индивидуальное обслуживание
Сертификаты: ISO9001, RoHS, соответствие REACH.
- Политика в отношении образцов: доступны бесплатные образцы, быстрый выпуск образцов.
- MOQ: Низкий минимальный заказ для стандартных деталей; индивидуальное количество контактов/высота штабелирования доступны по запросу
- Персонализация: индивидуальный PIN-код, высота штабелирования, толщина покрытия, варианты экранирования для особых требований проекта.
- Полная инженерная поддержка: техническое описание, 2D/3D чертеж, печатная плата, отчет об испытаниях предоставляется по запросу.
Руководство по выбору инженера
- Подтвердите необходимую высоту сопряжения: в этой модели фиксированная высота составляет 0,7 мм. Свяжитесь с нами, если вам нужна другая высота штабеля.
- Проверьте площадь печатной платы: перед замораживанием макета сверьте ее с предоставленной нами площадью.
- Оцените метод сопряжения: эта деталь поддерживает слепое сопряжение, рекомендуется для автоматической сборки или ручной сборки с трудностями совмещения.
- Высокоскоростная конструкция: свяжитесь с нашей командой по проверке целостности сигнала, если вам нужны данные испытаний импеданса/вносимых потерь.
- Сначала образец: всегда проводите проверку прототипа с использованием бесплатных образцов перед массовым производством.
Часто задаваемые вопросы
В: Есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
В: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб, причиненный продукту во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, будьте уверены, что мы можем получить ту же сумму, что и в счете. И вы можете заплатить деньги в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества. Тест CCD применяется в 99% случаев применения продуктов нашей компании.
Вопрос: мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно составить список всех их цен, а цены всегда меняются из-за стоимости и количества материалов. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, проблем нет; мы можем разместить ваш логотип или другую информацию на упаковке. Просто нужно отметить, что это повлечет за собой некоторые дополнительные расходы.
В: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
