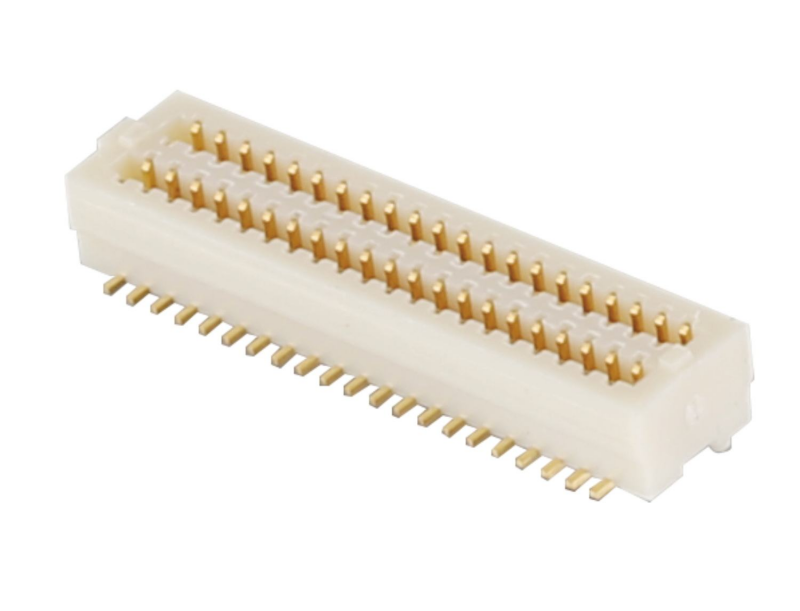

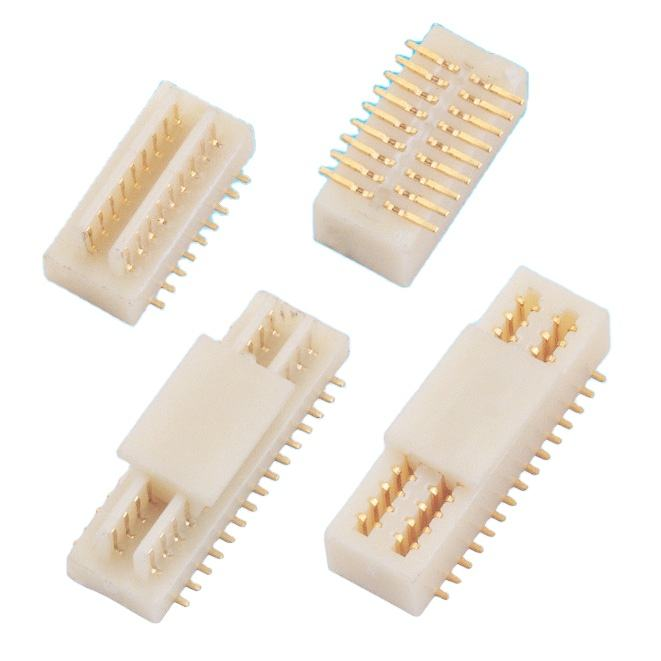

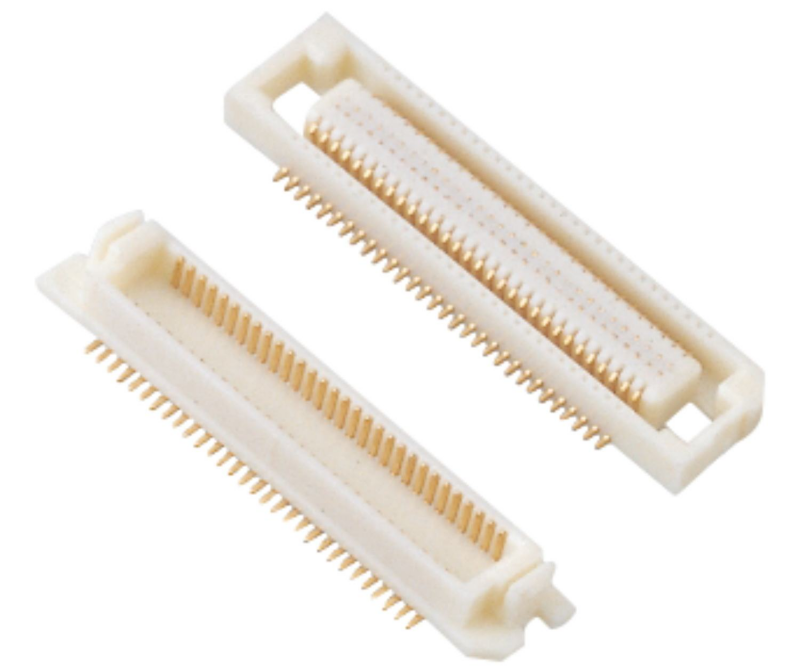

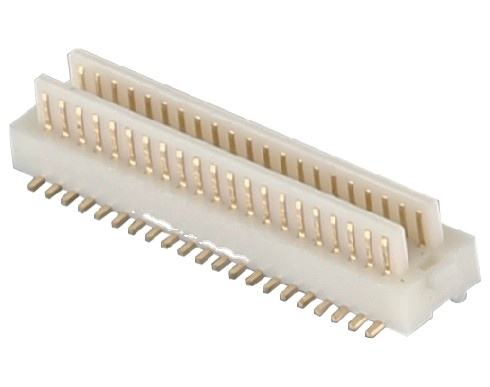

Разъем типа «папа-мама» для соединения плат с шагом 0,5 мм, двойной контакт, многопозиционный длинный тип
Основные преимущества продукта
✅ Слепое соединение и самовыравнивание: Встроенный направляющий штифт для компенсации допусков положения, поглощает незначительные смещения при сборке; ключ против неправильной установки предотвращает неправильную ориентацию и повреждение контактов
✅ Конструкция с двойным контактом: Двойные контактные пластины для резервного контакта, стабильное низкое контактное сопротивление, повышенная устойчивость к вибрации
✅ Несколько вариантов высоты соединения: Доступны варианты длинного типа для гибкой конструкции стекирования печатных плат
✅ Высокоскоростная целостность сигнала: Оптимизированный контроль импеданса, поддержка высокоскоростной дифференциальной передачи сигнала для компактных модулей высокой плотности
Описание продукта
| Категория |
Наименование |
Спецификация |
| Электрические характеристики |
Шаг |
0,5 мм |
|
Номинальный ток |
0,5 А на контакт |
|
Номинальное напряжение |
60 В постоянного тока |
|
Сопротивление контакта |
≤ 30 мΩ |
|
Сопротивление изоляции |
≥ 500 МОм @ 500 В постоянного тока |
|
Диэлектрическая прочность |
250 В переменного тока, без пробоя |
| Механические характеристики |
Циклы соединения |
Минимум 500 циклов |
|
Диапазон рабочих температур |
-40°C ~ +85°C |
|
Высота соединения |
Опционально несколько вариантов высоты соединения длинного типа |
| Материал и покрытие |
Материал контакта |
Фосфористая бронза |
|
Покрытие контакта |
Покрытие золотом в зоне соединения, никелевая подложка; олово на пайке |
|
Материал корпуса |
LCP, огнестойкий UL94V-0 |
| Экологические характеристики |
RoHS и REACH |
Соответствует RoHS 2.0, доступен REACH |
| Руководство по пайке |
Тип монтажа |
Поверхностный монтаж SMD |
|
Профиль пайки оплавлением |
Пик 260°C макс., время выдержки 30 с; совместимость с бессвинцовой пайкой оплавлением |
Перекрестная ссылка / Альтернатива
Прямая замена разъемов Molex, JAE, Hirose, TE с шагом 0,5 мм, длинного типа, типа «папа», с двойным контактом.
- Та же посадочная площадка и назначение контактов; не требуется существенная доработка печатной платы
- Оптимизация затрат при сохранении эквивалентных механических характеристик и характеристик высокоскоростной передачи
- Пользовательское количество контактов/высота стекирования могут соответствовать вашему существующему иностранному номеру детали
Характеристики продукта
- Конструкция с двойной контактной пластиной: резервная точка контакта, меньший риск прерывистого соединения при ударах и вибрации
- Направляющая для самовыравнивания + ключ против неправильной установки: поддерживает слепое соединение, исключает повреждение при обратной установке
- Портфель длинных разъемов с несколькими вариантами высоты соединения: гибкое расстояние между печатными платами для стекированных узлов
- Высокотемпературный корпус из LCP: стабильные размеры во время пайки оплавлением SMT, отсутствие деформации корпуса
- Оптимизированная геометрия клемм: постоянный импеданс для высокоскоростной передачи сигнала
- Конструкция площадки SMD для автоматизированной сборки печатных плат
Преимущества продукта
- Удобство сборки: Допуск слепого соединения снижает усилия по ручному выравниванию, снижает процент брака при сборке
- Высокая надежность: Двойной контакт обеспечивает стабильное соединение для устройств с длительным сроком службы
- Гибкость проектирования: Широкий выбор вариантов высоты соединения длинного типа, поддержка модульной конструкции стекирования печатных плат
- Ценовое преимущество: Прямая замена импортных BTB, сокращение сроков поставки и снижение стоимости BOM
- Готовность к высокоскоростной передаче: Оптимизированная конструкция контакта сохраняет целостность сигнала для высокоскоростных дифференциальных линий
- Полная совместимость с SMT: Упаковка в ленту и катушку готова для автоматической установки с помощью машины pick & place
Применение
Модули промышленного управления,
медицинские портативные устройства,
умные дисплеи,
IoT-шлюзы,
вспомогательные платы серверов,
субплаты оптических трансиверов,
портативное испытательное оборудование,
автомобильная электроника салона,
соединение печатных плат типа «мезонин».
Упаковка
Лента и катушка (Катушка). Стандартная упаковка на катушке, совместимая с автоматической установкой SMT, напрямую подходит для вашей производственной линии.
Срок поставки
- Образцы: 3 рабочих дня
- Крупный заказ: 1-3 недели
- Минимальный объем заказа: Обсуждается
- Доступны бесплатные образцы; быстрая выдача образцов
Заводская сертификация и индивидуальное обслуживание
Сертификаты: ISO9001, ISO14001, RoHS, REACH
- Минимальный объем заказа: Гибкий минимальный объем заказа для стандартных позиций
- Политика в отношении образцов: Поддержка бесплатных образцов / быстрая выдача образцов для вашего инженерного тестирования
- Индивидуализация: Доступны индивидуальная высота соединения, толщина покрытия, количество контактов, цвет корпуса и маркировка. ODM и OEM принимаются.
Руководство по выбору инженера
- Сначала определите требуемую высоту стекирования соединения; это ключевой параметр для серии длинного типа
- Проверьте количество контактов и требования к скорости сигнала: выберите золотое покрытие для высокоскоростных/высоковибрационных применений
- Проверьте зазор в стеке печатных плат, чтобы обеспечить допуск смещения при слепом соединении
- Для приложений с высокой вибрацией рекомендуется версия с двойным контактом по сравнению с BTB с одним контактом
- Загрузите нашу спецификацию и 3D-файл STEP для симуляции посадочной площадки печатной платы перед разводкой
- Запросите бесплатный образец для проверки соединения и целостности сигнала
Часто задаваемые вопросы
В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?О: Наш каталог содержит большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую форму для его производства. Для справки, изготовление обычной формы займет около 35-45 дней.
В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
В: А как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы будем нести ответственность за любой ущерб продукту, вызванный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001; IQC, OQC, IPQC и QA составляют 10% нашего отдела качества. Тест CCD применяется к 99% применений продукции нашей компании.
В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много позиций, невозможно составить все их цены в списке, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам позиций; мы тщательно проверим их по одной и предоставим вам спецификацию и прайс-лист.
В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это повлечет за собой дополнительные расходы.
В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
