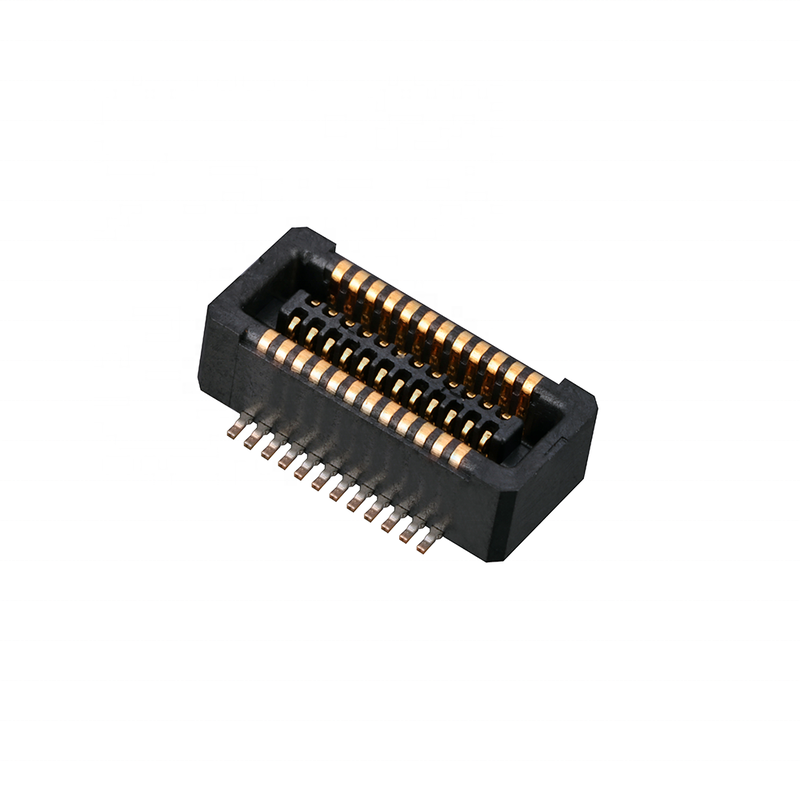

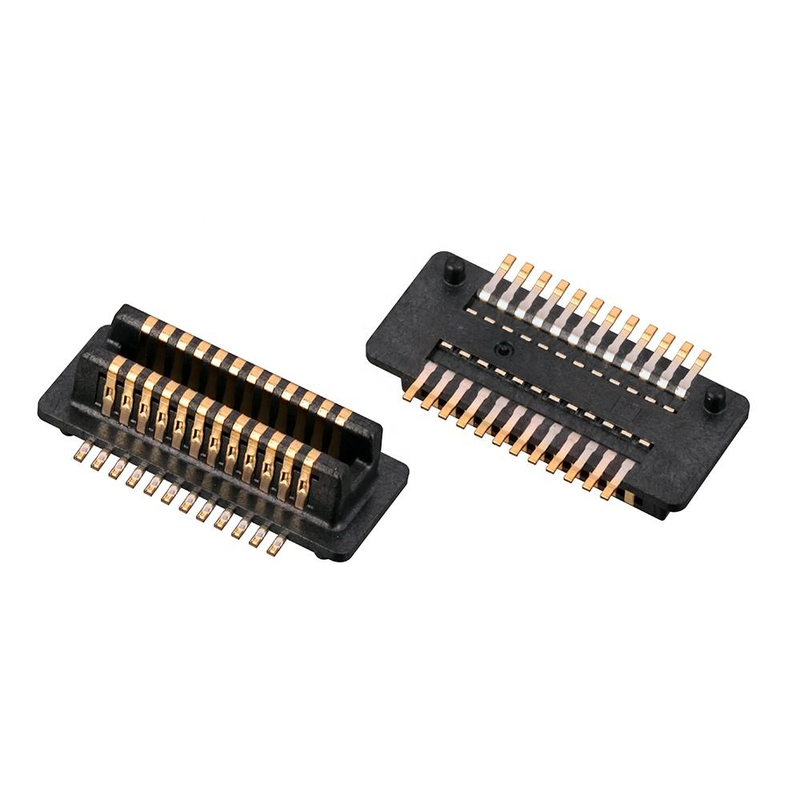

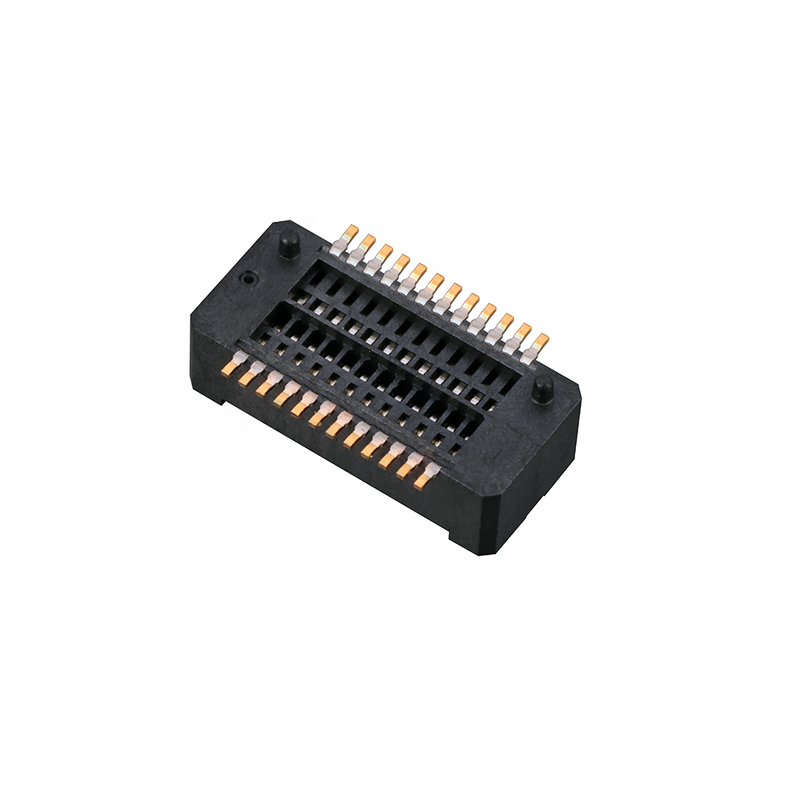

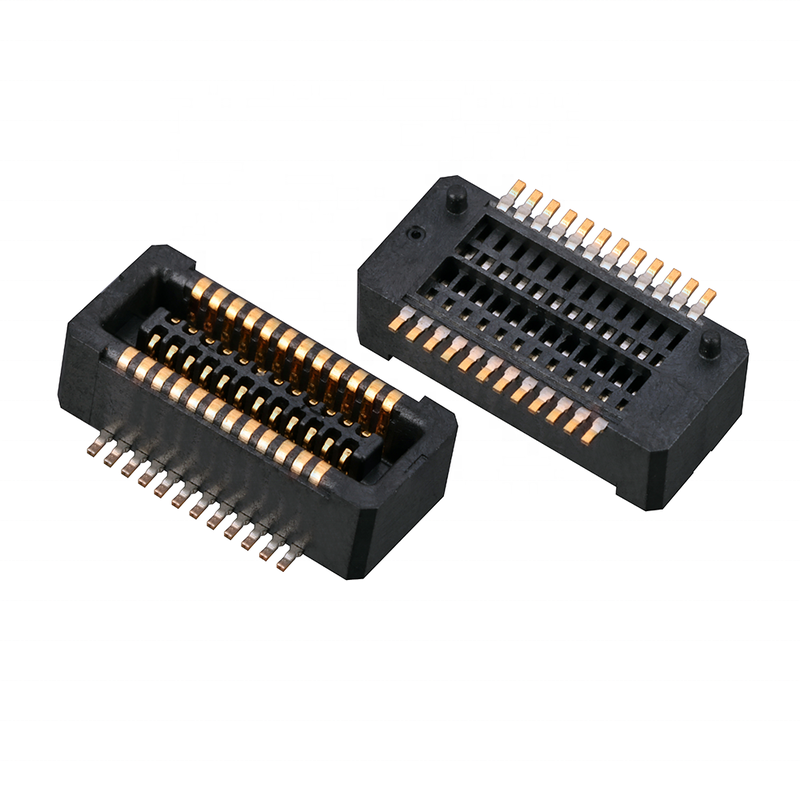

Мальчик с тонким расстоянием 0,4 мм, 30-прикольный разъем BTB board-to-board
Встроенная толерантность слепого сочетания и самосочетания, высокоскоростная целостность сигнала, фиксированная высота спаренного стека. Оптимизирована для модулей IoT, умного дома, телевизора, NB и GPS компактных сделанных насквозь конструкций ПК.СМТ катушки упаковки для автоматического подбора и размещения
Основные моменты продукции
- Слепое спаривание / самовыравнивание и противодействие неправильному введению: Встроенная конструкция ребер-гидов поглощает толерантность смещения сборки, предотвращает повреждение штифтов при ручном/автоматическом спаривании; противозадержка предотвращает обратное вставление.
- Высокоскоростная скоростная передача: Оптимизированная контактная геометрия для стабильной высокоскоростной целостности сигнала, поддерживает высокочастотные сигналы для модулей IoT, NB и GPS.
- Контролируемая высота спаривания: фиксированная высота стека поддерживает постоянный разрыв на ПКБ, упрощает механическую конструкцию корпуса и проверку надежности вибрации.
Описание продукта
| Категория |
Положение |
Параметр |
| Электрическая производительность |
Стрелка |
0.4 мм |
|
Количество пин |
30-прикольный мужской заголовок |
|
Номинальный ток |
0.3А на контакт |
|
Номинальное напряжение |
50 В постоянного тока |
|
Максимальное сопротивление при контакте |
≤ 20 мΩ |
|
Минимальное сопротивление изоляции |
≥ 1000 МΩ |
|
Выдерживает напряжение |
250В переменный ток / 60s |
| Механические характеристики |
Циклы спаривания |
≥ 500 раз |
|
Высота в паре |
Фиксированная высота стека |
|
Вставка / вывод |
Сбалансированная сила для автоматической сборки |
|
Толерантность |
Толерантность смещения саморазвертывания для слепого спаривания |
| Материал и покрытие |
Контактный материал |
Фосфор бронза |
|
Контактное покрытие |
Выборочное покрытие золотом над никелевым барьером |
|
Жилой материал |
ПА9Т, UL94 V-0 огнестойкий |
| Руководство по окружающей среде и сварке |
Операционная температура |
-40°C ~ +85°C |
|
Тип сварки |
СМТ Запольная сварка |
|
Температура пиковой обратной подачи |
260°C максимум, пребывание ≤10 с |
|
Соответствие |
RoHS, REACH |
Перекрестные ссылки / Альтернативные
Альтернативный вариант для основных мужских соединителей BTB с диаметром 0,4 мм с 30-контактным контактом из серии Molex, JAE, HRS / Hirose, TE. Такой же PCB-отпечаток и профиль спаривания.
- Преимущество: прямая замена без перепроектирования макетов ПКБ; более короткое время производства и более низкая стоимость по сравнению с импортными частями.
- Примечание: Пожалуйста, сообщите номер части OEM для точной проверки высоты вытяжки/стака перед замораживанием конструкции.
Характеристика продукта
- Тонкий 0,4 мм толщины, 30Pin мужской держатель платы для компактного накладывания пластинки
- Саморазвертывание слепого руководства спаривания, уменьшает скорость отторжения сборки
- Двойная контактная конструкция для стабильного контактного сопротивления при вибрации
- Размещение SMT-подложки оптимизировано для выбора и размещения сопла
- Противопылевая конструкция корпуса, подходящая для IoT в помещении и легкой промышленной среде
- Фиксированная высота скрещивания, легкий механический расчет свертывания
Преимущества продукта
- Подходит для сборки: Толерантность самовыравнивания компенсирует неправильное выравнивание PCB, меньше сбоев сборки.
- Сигнал стабилен: Настроенная контактная структура обеспечивает высокоскоростное качество сигнала для радиомодулей NB/GPS/IoT.
- Готовы к производству: Опаковка на катушке, прямо совместимая с автоматическими линиями SMT.
- Преимущество в стоимости и сроке выполнения: отечественное производство, без длительного зарубежного производства.
- Поддержка проектирования: Информационный лист, 2D чертеж, 3D STEP доступны для вашей команды оборудования.
Применение
- Беспроводные модули IoT
- Умный домашний контроллер и сенсорные платы
- Интерконнекция подкарты для телевизора
- NB-IoT / Модули сотовой связи
- Модули GPS-позиционирования
- Компактные потребительские и портативные встроенные сделанные насквозь ПКБ
Опаковка
Стандартная упаковка с катушками, совместимая с автоматической машиной SMT, напрямую на производственной линии.
Продолжительность
- Образцы: 3 рабочих дня
- Заказ оптом: 1-3 недели
- МОК: Договоримо
- Бесплатные образцы; поддержка быстрого выпуска образцов
Сертификация завода и обслуживание по заказу
Сертификации: ISO9001, ISO14001, RoHS, REACH
- МОК: Гибкий MOQ для стандартных элементов
- Политика выборки: Поддержка бесплатных образцов / быстрое выпуск образцов для вашего инженерного теста
- Настройка на заказ: настраиваемая высота, толщина покрытия, PIN-код, цвет корпуса и маркировка доступны.
Руководство по выбору инженера
- Подтвердите высоту пары, количество штифтов и пары самца и самки перед блокировкой отпечатков.
- Проверка требований к пропускной способности сигнала для высокоскоростных путей NB/GPS.
- Проверьте толщину PCB, пропускную способность корпуса и требования к вибрационному испытанию.
- Запросите бесплатные образцы для сборки прототипа, испытания спаривания и проверки целостности сигнала.
- Свяжитесь с нашим инженером по оборудованию для проверки 3D-файла, таблицы данных и перекрестных ссылок.
Частые вопросы
Вопрос: У вас есть каталог? Вы можете прислать мне каталог, чтобы я проверил все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
Вопрос: я не могу найти продукт в вашем каталогеВы можете сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования. Но вы должны оплатить стоимость доставки
Вопрос: Как насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке..
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T/T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете заплатить деньги в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001; IQC, OQC, IPQC и QA занимают 10% нашего отдела качества.
Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
В: Можете ли вы сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О настраиваемой упаковке, нет никаких проблем; мы можем поставить ваш логотип или другую информацию на упаковке.Я просто хочу отметить, что это будет стоить дополнительно..
Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
