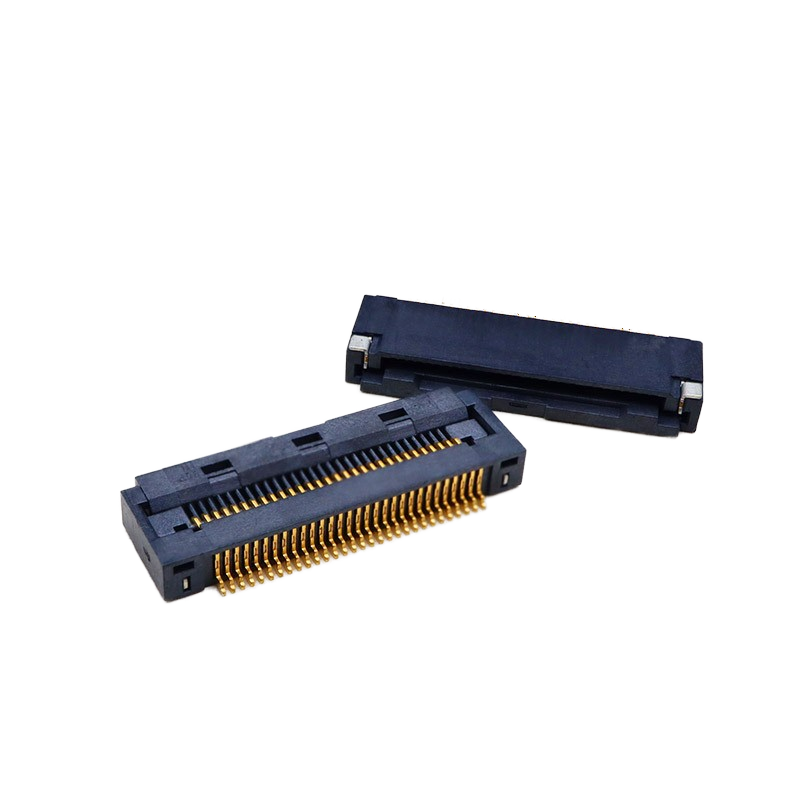

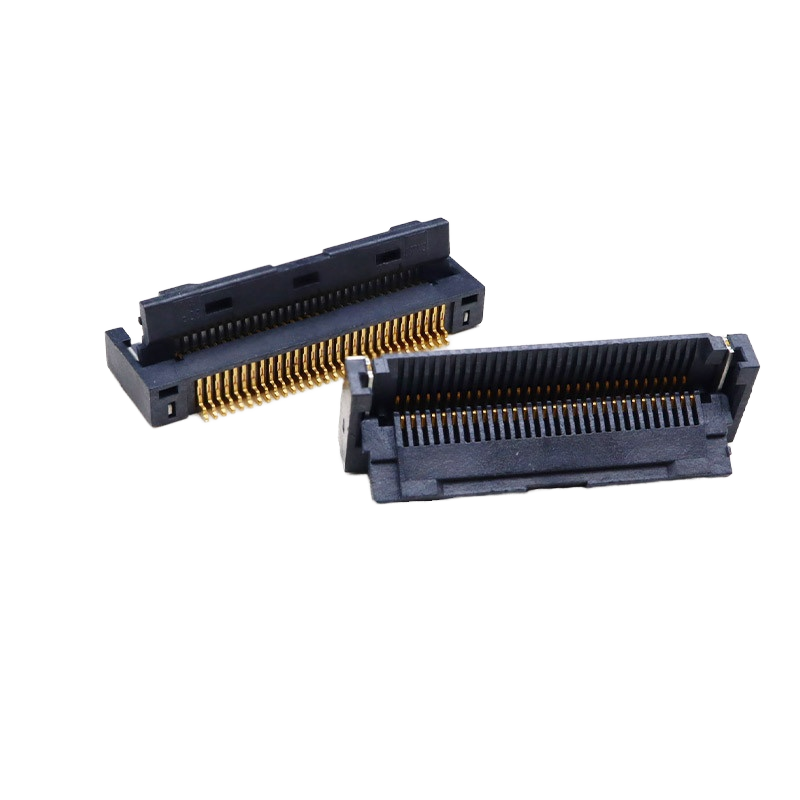

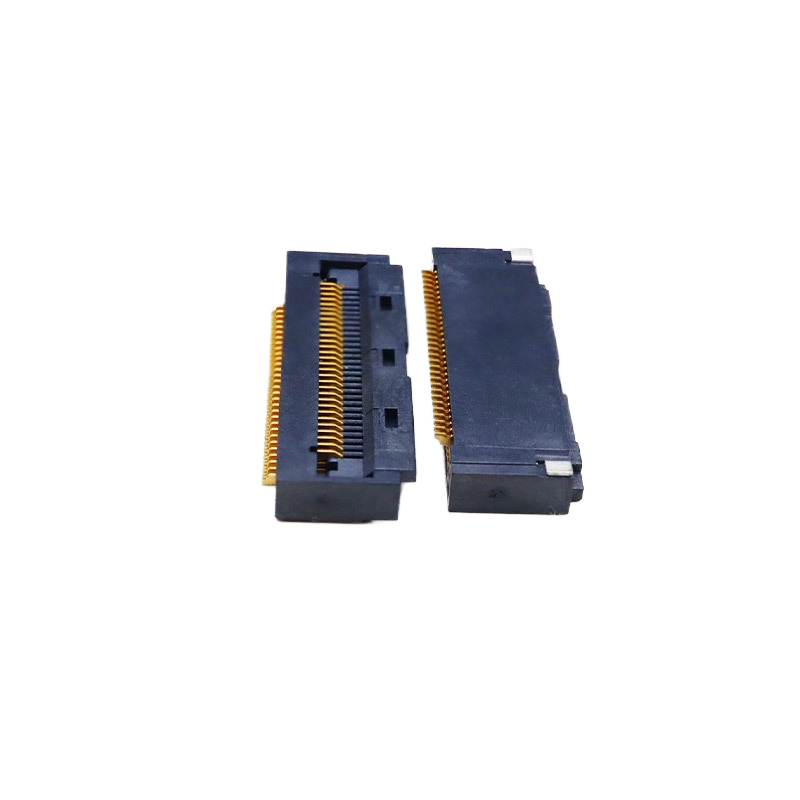

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

Место происхождения:

Гуандун, Китай

Фирменное наименование:

XTKCONN

Сертификация:

CE,SGS,ROHS,ISO9001

Номер модели:

ФПК**-T1T1-00**-С

Свяжитесь с нами
Запросите цитату
Подробная информация о продукте
Материал:
ЛКП
Материал клеммы:
Фосфористая бронза, позолота
Тип:
Коннектор FFC и FPC
Приложение:
печатная плата
Упаковка:
Упаковка вьюрка
Пикт:
0,5 мм
Условия оплаты и доставки
Количество мин заказа
10 шт.
Цена
Negotiable price
Упаковывая детали
вакуумная упаковка, коробки в картонной упаковке
Время доставки
5-7 дней
Условия оплаты
Л/К, Т/Т, Пайял
Поставка способности
4КК шт.
Описание продукта

0.5mm Pitch FFC Connector Front Flip с блокирующим застежкой

30P / 40P / 68P. Поверните крышку вниз.


✅Основные моменты продукта

1Надежный механизм блокировки ZIF/Non-ZIF
Конструкция переднего переключателя крепко зажимает кабель FFC. Предотвращает ослабление кабеля и падение сигнала при непрерывной вибрации; доступен отчет о испытаниях против вибрации.Решает общую проблему сбоя дешевых FFC-коннекторов.
2Низкий профиль H2.5 мм высота
Компактная высота установки 2,5 мм, экономит вертикальное пространство на ПКБ для тонкой конструкции устройства.
3,0.5 мм тонкий питч, вниз соединение Flip Cover
Передний тип свертывающегося, легкое вставление FFC, не требуется дополнительное пространство для изгиба.
4Черный корпус, несколько опций пин: 30P, 40P, 68P
Готовый стандартный пин для быстрого выбора.



Таблица технических характеристик

Категория Положение Спецификация
Электрическая производительность Стрелка 0.5 мм

Номинальный ток 0.5А на контакт

Номинальное напряжение 50В переменный ток

Сопротивление изоляции ≥ 1000 МΩ

Сопротивление на контакт ≤ 30 мΩ

Выдерживать напряжение 250В переменное напряжение в течение 1 минуты
Механические характеристики Высота установки H2,5 мм

Структура Передний переключатель, подключение, застежка

Прочность (циклы спаривания) ≥ 20 циклов

Испытание вибрации Соответствует стандарту автомобильной вибрации; доступен протокол испытания
Материал и покрытие Жилье Чёрный LCP, UL94V-0 огнеупорный

Контактный терминал Фосфор бронза

Контактное покрытие Покрытие золотом на зоне соприкосновения; покрытие оловом на запорном хвосте
Экологические Операционная температура -40°C ~ +85°C

Температура хранения -20°C ~ +60°C
Руководство по сварке Способ сварки СМТ рефлюмовая сварка

Температура пиковой обратной подачи Максимальная температура 260°C (в течение 10 секунд)

Ссылки и эквивалентная замена

Прямая альтернатива международным основным 0,5 мм передний перевернуть вниз FFC разъемы от всемирно известных брендов.Уменьшите стоимость BOM без перепроектирования макетов ПКБ.

Примечание: Пожалуйста, проверьте требования к размеру и вибрации для автомобильного индивидуального проекта перед массовым производством.

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках


📌 Особенности продукта

  1. Структура передней зацепки с переключателем, ZIF / Non-ZIF версия
  2. Подключение к крышке, удобная установка кабеля FFC
  3. H2.5 низкопрофильная конструкция, идеально подходит для тонких потребительских и автомобильных модулей
  4. Черный изолятор LCP, устойчивый к высокой температуре для SMT-рефлюксации
  5. 30P / 40P / 68P стандартные булавки на складе


Больше типов для справки:

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

Преимущества продукта

  1. Антивибрационная блокировочная структура: избегайте сбоя сигналов, вызванного распущенным кабелем FFC, что значительно снижает скорость возврата поля.
  2. Стандартный ПКЖ, замена, без переработки ПКЖ.
  3. Высокотемпературный корпус LCP, стабильная производительность во время процесса обратного потока SMT.
  4. Строгая консистенция для массового производства, меньше дефектных показателей.
  5. Многочисленные варианты подставки для сокращения цикла разработки проекта.


Сценарии применения

  • Автомобильный бортовый дисплей, автомобильная приборная панель, модуль управления транспортным средством
  • Ноутбуки, планшеты, портативная потребительская электроника
  • Модуль отображения LCD / OLED
  • Медицинское переносное оборудование
  • Панель управления умным домом
  • Промышленный тонкий дисплей


Опаковка

  • Лента и барабан (барабан): Стандартная рельефная лента-носитель, подходящая для автоматических машин SMT, загружаемая непосредственно на производственную линию заказчика для массовой сборки.
  • Трубка (упаковка труб): упаковка пластиковых труб, в основном для прототипов, небольших испытаний или сценариев ручной сборки.

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

Время выполнения

  • Образец заказа: 3 рабочих дня
  • Заказ на серийное производство: 1-3 недели, в зависимости от количества и требований


Сертификация завода и обслуживание по заказу

  • Сертификации: RoHS, REACH, UL94V-0
  • MOQ: Низкий MOQ для массовых заказов
  • Политика выборки:Бесплатные образцы доступны, быстрая доставка образцов
  • Услуга по заказу: количество штифтов по заказу, толщина покрытия, модифицированная структура замка, версия без ZIF, доступная индивидуальная маркировка.


Руководство по выбору клиентов

  1. Подтвердить номер пин: стандарт 30P / 40P / 68P; свяжитесь с нами для других пользовательских пин
  2. Подтвердить тип блокировки: Выберите ZIF или Non-ZIF в соответствии с процессом сборки
  3. Окружающая среда применения: для автомобильных проектов перед валидацией необходимо запросить отчет о испытании на антивибрацию.
  4. Кабель FFC: совпадает с плоским кабелем FFC диаметром 0,5 мм
  5. Отпечаток ПКБ: Используйте наш предоставленный рисунок для проверки макетов ПКБ
  6. Рефлюксная сварка: Следуйте нашему профилю сварки, чтобы предотвратить деформацию корпуса

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках

0.5mm Pitch FFC Connector Front Flip с блокировочным застежкой 30 40 68P Flip Cover Down Connection H2.5 Черный для применения на печатных пластинках


Часто задаваемые вопросы


1Можно заказать образец?
Да, мы приветствуем заказы на образцы для проверки качества.


2Вы можете сделать свою продукцию в соответствии с нашим спросом?
Да, спецификации продукции могут быть настроены, если вы можете соответствовать нашему MOQ.


3Как гарантировать качество вашей продукции?
1) Мы обещаем, что в течение 30 дней после проблемы с качеством мы вернем вам деньги.

2) Строгий контроль во время производства.

3) Обеспечивается строгая проверка проб продукции перед отправкой, а также сохранность упаковки продукции.


4Какие сертификаты у нас есть?
ISO9001 и некоторые другие сертификаты ROHS.


5Сколько времени мне нужно, чтобы получить товар?
Большинство товаров находятся на складе; время доставки составляет около 1-5 дней после получения оплаты. Для индивидуальных требований время будет немного дольше, как мы подтвердили.


6Какую логистику вы используете для доставки?
Мы в основном доставляем товары по DHL, UPS, FEDEX, EMS и другим экспресс-доставкам. Мы выберем наиболее экономически эффективную логистику для клиентов. Также поддерживаем товары, которые подбирают ваши экспедиторы.


7Почему вы покупаете у нас?
У нас 16-летний опыт работы в отрасли. Мы сотрудничали с тысячами компаний. Качество продукции надежное.


8Какие продукты в основном продает ваша компания?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors, и так далее.
