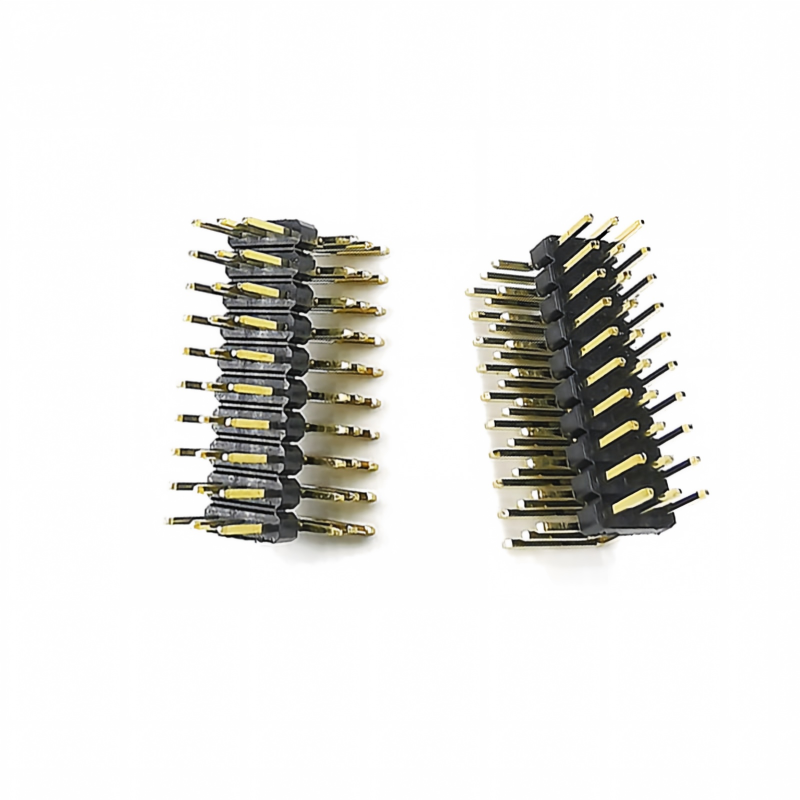

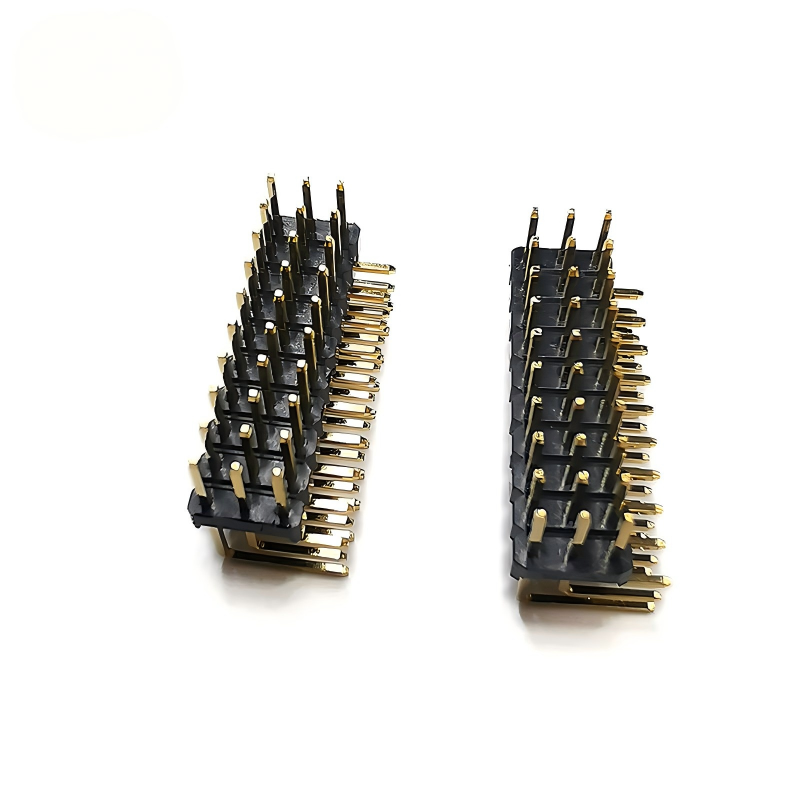

3.96 мм трехрядные заголовки для станков с ЧПУ и промышленных контроллеров
Описание продукта
| Положение |
Спецификация |
| Стрелка |
3.96 мм (0,156 дюйма), центр-к-центру |
| Строки |
3-й ряд |
| Тип установки |
Сплав через отверстие (DIP); прямая/прямоугольная опциональная |
| Доступные позиции |
Количество подставных штифтов на ряд; 3-40 позиций в общей сложности, OEM приемлемо |
| Строительство булавок |
Точные станки с ЧПУ (не штампованные) |
| Поперечное сечение булавки |
Квадратный обработанный штифт (размер на заказ доступен) |
| Номинальный ток |
7 Максимально на один контактКонтакт HRB... |
| Номинальное напряжение |
300 В переменный ток |
| Сопротивление на контакт |
≤ 10 мΩ (начальная) |
| Сопротивление изоляции |
≥ 1000 МΩ постоянного тока 500 В |
| Диэлектрическое стойкое напряжение |
1500 В переменного тока, 1 минута |
| Диапазон рабочей температуры |
-40 °C ~ +120 °CКонтакт HRB... |
| Циклы спаривания |
Не менее 500 циклов |
| Соответствие |
RoHS 2.0, REACH |
| Совместимая паральная часть |
Соответствующая 3,96 мм трехрядная женская механическая розетка |
Наш3.96 мм трехрядные механические головки штифтовявляется высоконадежным интерконнектным соединением board-to-board / board-to-cable, специально разработанным для станков с ЧПУ, систем PLC и тяжелых промышленных контроллеров.Он использует полностью обработанные с помощью ЧПУ твердые контакты для обеспечения превосходной механической стабильности., низкое сопротивление при контакте и постоянная производительность при вибрациях, циклах температуры и повторяющихся циклах спаривания.обработки смешанных сигналов и схем малой мощности для оборудования для автоматизации заводов. Полностью соответствует требованиям RoHS & REACH, поддерживает сварку DIP через отверстия для сборки промышленного класса.
Подробности о материале
| Компонент |
Материал и отделка |
| Оборудование / изолятор |
высококачественный термопластик PA6T / PBT,UL94 V-0 огнезащитный; черный стандартный цвет WayconnЭль... |
| Материал контактной основы |
Высокопрочный сплав латуни/мед, высокоточный CNC-обработка |
| Покрытие базового слоя |
Никельное покрытие (противокоррозионный барьер) |
| Окончание поверхности контакта |
Стандарт: олово над никелем; опцион: выборочная/полноценная позолота для применения с высокой вибрацией / длительным сроком службы |
| Структура удержания |
Инъекционно-формованная блокировка, булавки, прочно закрепленные внутри корпуса, чтобы избежать развязывания булавок при ударах и вибрациях |
Применение Промышленность и типичное конечное оборудование
- Машинные инструменты с ЧПУ: Главная плата контроллера CNC, интерфейс сервоуправления, расширительная плата ввода/вывода машины, взаимосвязь сигналов системы цифрового управления
- Промышленная автоматизация и контроллеры: модули ПЛК, карты управления движением, промышленные реле, периферийные панели полевых автобусов
- Оборудование для автоматизации заводов: Автоматизированные контрольные ящики производственных линий, вспомогательные робототехнические панели управления
- Электроэнергия и энергетические промышленные устройства: Промышленные мониторирующие устройства, внутренние сигнальные соединения инверторов
- Испытательные и измерительные приборы: Промышленное испытательное оборудование, встроенное оборудование промышленного управления
Подходит для сценариев, требующих высокой механической надежности, антивибрации, длительного срока службы и частого технического обслуживания.
Варианты настройки

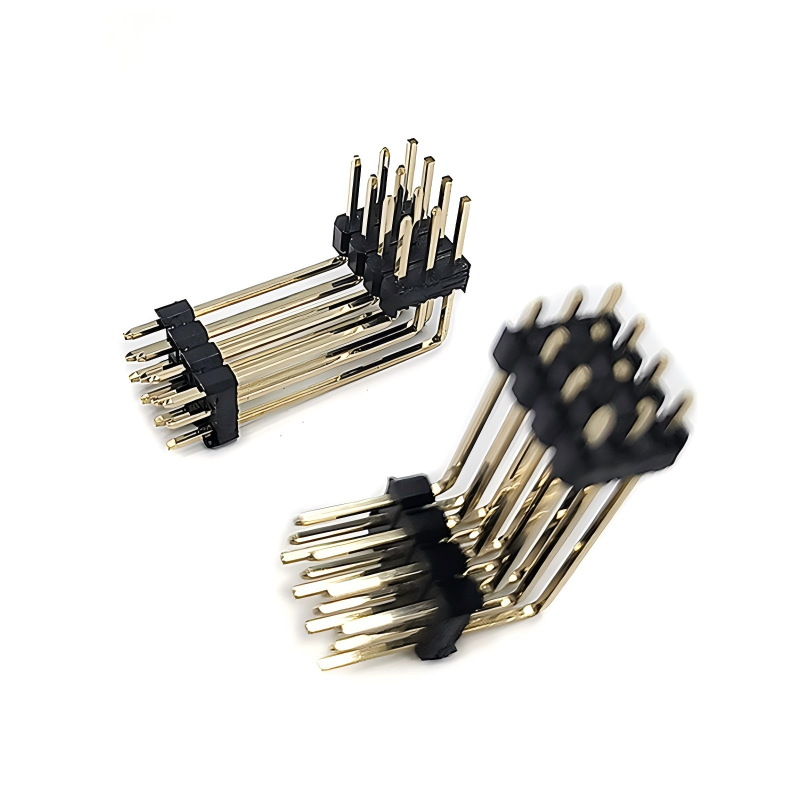

- Ориентация: вертикальная прямая / 90° прямоугольный
- Настройка длины булавки и длины хвоста ПКБ через отверстие
- Покрытие: стандартный олово-никель; полное золото / выборочное золото по запросу
- Общее положение штифтов: индивидуальные комбинации штифтов для расположения трех рядов
- Специальная высота помещения/высокая высота помещения
- Маркировка на заказ, упаковка (поднос/трубка/пакет)
Почему выбирать нас?
- Профессиональный производитель промышленных соединителей, специализирующийся на решениях для механических соединений для оборудования автоматизации
- Бесплатные инженерные образцы, доступные для проверки клиентом
- Внутренние возможности обработки форм и станков с ЧПУ, быстрое время выполнения модификаций на заказ
- Строгое тестирование QC от начала до конца: измерения, контактное сопротивление, высоковольтное сопротивление, вибрационное испытание
- Поддержка OEM и ODM для производителей машинных инструментов и промышленных контроллеров по всему миру.
Частые вопросы
Вопрос: каков ваш MOQ?
О: Наш MOQ обычно составляет 1000 штук, но мы принимаем небольшое количество заказов для тестирования.
Вопрос: Могу ли я посетить вашу фабрику?
О: Добро пожаловать на нашу фабрику, и мы покажем вам наш профессиональный производственный процесс, и надеемся, что мы можем иметь долгосрочное сотрудничество с вами.
Вопрос: Сколько времени для образцов и доставки?
Ответ: 7 дней для образцов и 15-20 дней для массового производства.
Вопрос: Как я проверяю свой товар?
О: Вы можете проверить, посетив фабрику, или попросить третью сторону проверить, или с помощью проверки картин.
В: Сколько стоит доставка в мою страну?
Ответ: Груз будет предоставлен грузовой компанией на основе Вашего валового веса и CBM.
Вопрос: Как я узнаю, отправляете ли вы мой заказ?
Ответ: номер отслеживания ((DHL, UPS, FedEx, TNT, EMS и т. д.), авиатранспортный вексель или B / L по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас.Помощь после обслуживания предоставляетсяМы поддерживаем то, что вы продаете.
Q: Могу ли я сделать персонализированные / настраиваемые продукты?
О: Конечно, просто отправьте нам свой рисунок или образец.
