2.54 мм швейцарская машина закругленная женская головка 4pin 16pin 20pin 32pin 40pin круглый штифт с двумя однорядными соединителями

2,54 мм швейцарский машинный круглый разъем мама 4pin 16pin 20pin 32pin 40pin круглый штыревой разъем двойной однорядный разъем гнездо

Описание продукта

Обзор

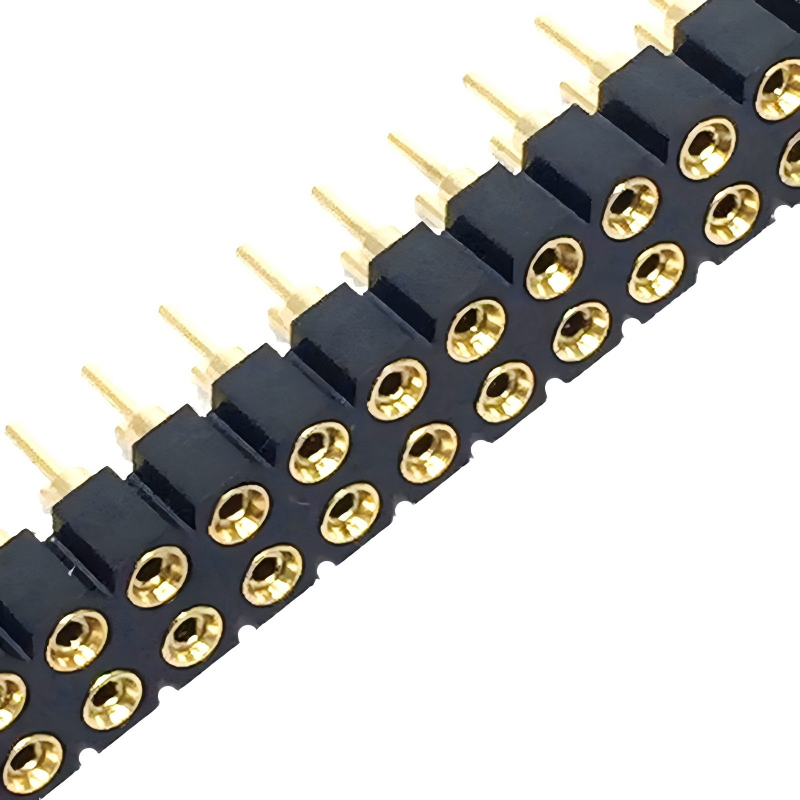

2,54 мм швейцарский машинный круглый разъем мама​ представляет собой отламываемую полосу, изготовленную из точеных латунных трубок, запрессованных в корпус из PPS UL94 V-0, а не из штампованных квадратных контактов. Каждое круглое гнездо плотно охватывает как стандартные квадратные штыревые разъемы 0,64 мм, так и круглые машинные штыри 0,64 мм с равномерным нормальным усилием, устраняя распространенный в дешевых разъемах отказ "свободного квадратного гнезда". Поставляется в виде однорядной полосы на 40 контактов (101,6 мм) с линиями отрыва, разделяемой на 4/16/20/32/40; также изготавливаются двухрядные разъемы 2×n.

Отрасли применения

• Отладочные платы / оценочные комплекты​ – Расширитель GPIO Arduino, разъем HAT Raspberry Pi, базовая плата STM32 Nucleo (сценарий использования SparkFun PRT-00743)

• Промышленные печатные платы​ – дочерние платы ввода-вывода ПЛК, объединительная плата контроллера на DIN-рейку, плата-разветвитель датчика

• Тестирование и измерения​ – межсоединение оснастки, гнезда пробников АТЕ, платы для прожига

• Медицина / лаборатория​ – субплата монитора пациента, модули плагинов анализатора (версия с золотым покрытием)

• Ремонт устаревшего оборудования​ – замена изношенных квадратных гнездовых разъемов на приборах 1990-х - 2010-х годов

• DIY аудио/синтезаторы​ – разъем питания Eurorack, шина CV/Gate (круглый штырь лучше удерживается при вибрации)

Варианты индивидуальной настройки

• Количество контактов: 4/16/20/32/40 (1×n) · 2×4–2×40 (2×n)

• Ряд: одинарный/двойной/тройной

• Монтаж: прямой THT (хвостовик 8,5/10,0/11,96 мм) / прямой угол / SMT

• Контакт: латунь (по умолчанию) / фосфорная бронза

• Покрытие: золотое покрытие / 30µ" / 50µ" + Ni / полное олово / селективное

• Корпус: PPS черный (по умолчанию) / PA9T натуральный/цветной PBT

• Глубина гнезда: 3,0 мм / 6,0 мм

• Упаковка: россыпью / в тубе / на ленте и катушке (SMT)

Этапы процесса индивидуальной настройки

1. Сбор требований → 2. Техническая оценка и расчет стоимости → 3. Просмотр и подтверждение 3D-чертежа → 4. Изготовление пресс-формы / оснастки и прототипа → 5. Тестирование образца (контакт R, удержание, перепайка) и утверждение → 6. Массовое производство → 7. Финальный контроль качества и отгрузка.

Наш сервис

Наличие образцов и политика

Образцы отправляются нашим клиентам бесплатно по их запросу, при условии, что они готовы оплатить фрахт, или мы можем оплатить фрахт для некоторых старых клиентов с нашей стороны, или клиент может оплатить фрахт заранее, и мы можем отправить образцы с нашим курьером.

Гарантии/Условия и положения

Мы предоставляем гарантию качества продукции.
Гарантируется быстрая доставка в течение 15 дней.
Условия оплаты включают T/T, но подлежат согласованию, например, L/C, PayPal, Western Union и другие.

Послепродажное обслуживание

Отличный сервис предоставляется через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинговых продаж по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое планирование.

Часто задаваемые вопросы

В: Каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 шт., но мы принимаем небольшие количества заказов для тестирования.

В: Могу ли я посетить ваш завод?

О: Добро пожаловать на наш завод, и мы покажем вам наш профессиональный производственный процесс, и надеемся на долгосрочное сотрудничество с вами.

В: Каково время изготовления образцов? Каково время доставки?

О: 7 дней для образцов и 15-20 дней для массового производства. Это зависит от количества.

В: Как мне проверить свои товары?

О: Вы можете проверить, посетив завод, или попросить третью сторону проверить, или проверить по фотографиям.

В: Сколько стоит доставка в мою страну?

О: Фрахт будет предоставлен транспортной компанией на основе вашего общего веса и объема.

В: Как узнать, отправили ли вы мой заказ?

О: Номер отслеживания (DHL, UPS, FedEx, TNT, EMS и т. д.), авианакладная или коносамент по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас. Предоставляется полезное послепродажное обслуживание. Мы поддерживаем то, что вы продаете.

В: Могу ли я сделать персонализированные/индивидуальные продукты?

 О: Конечно, просто отправьте нам свой чертеж или образец.
