2,54 мм U-образный однорядный штыревой разъем – 2/3/4/5 контактов, шаг 5,08 мм, версия с перемычкой, THT пайка, латунный квадратный штырь, PBT/LCP UL94 V-0

Описание продукта

Обзор

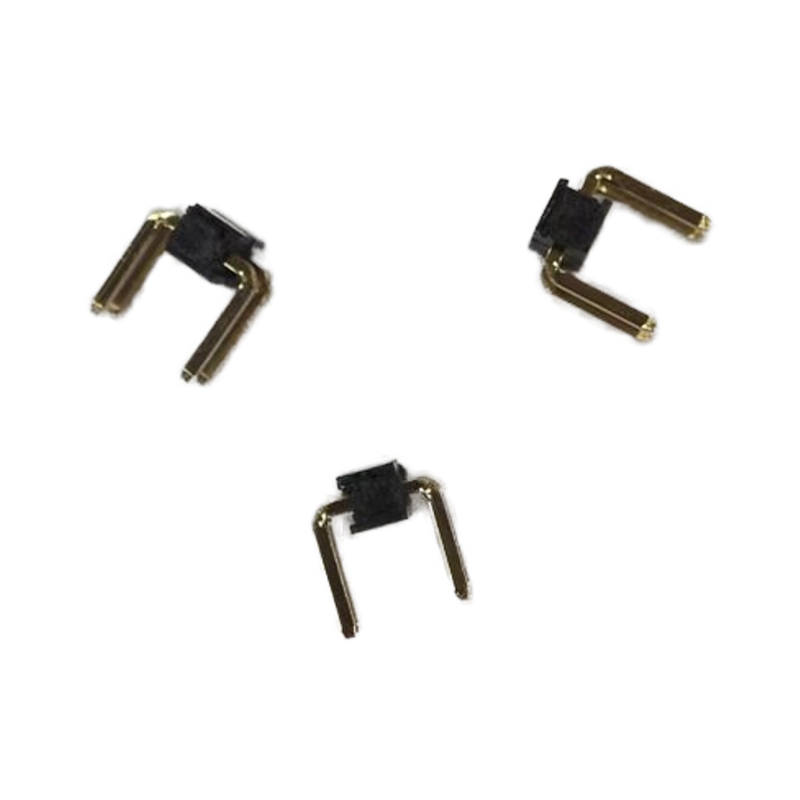

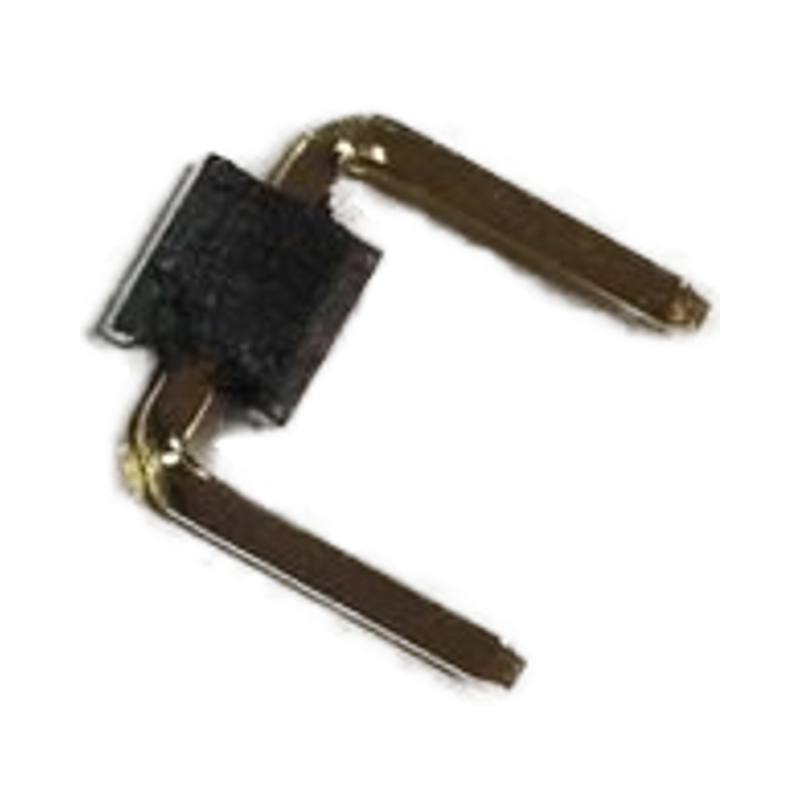

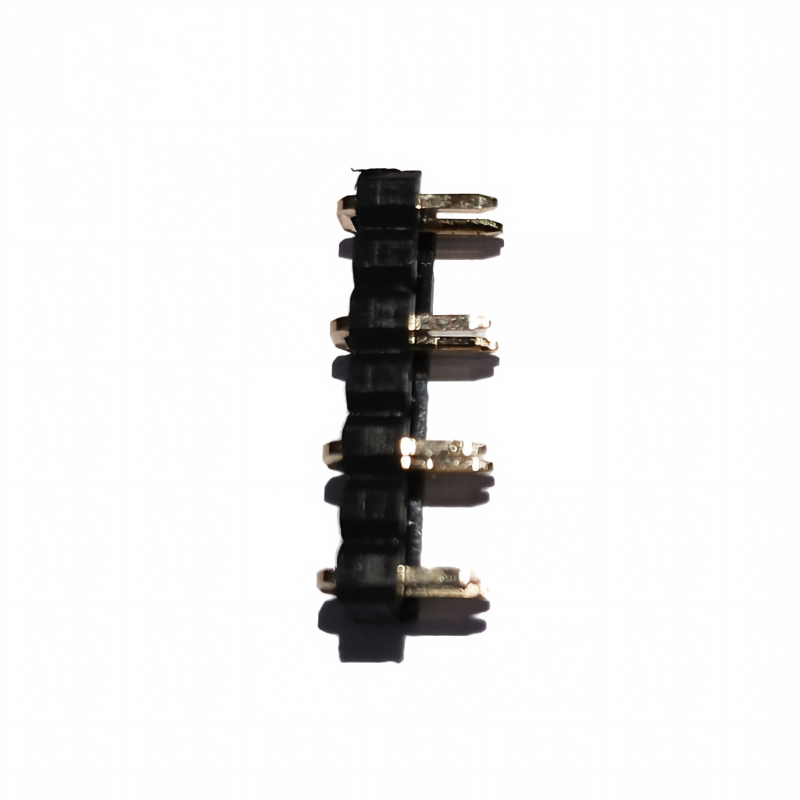

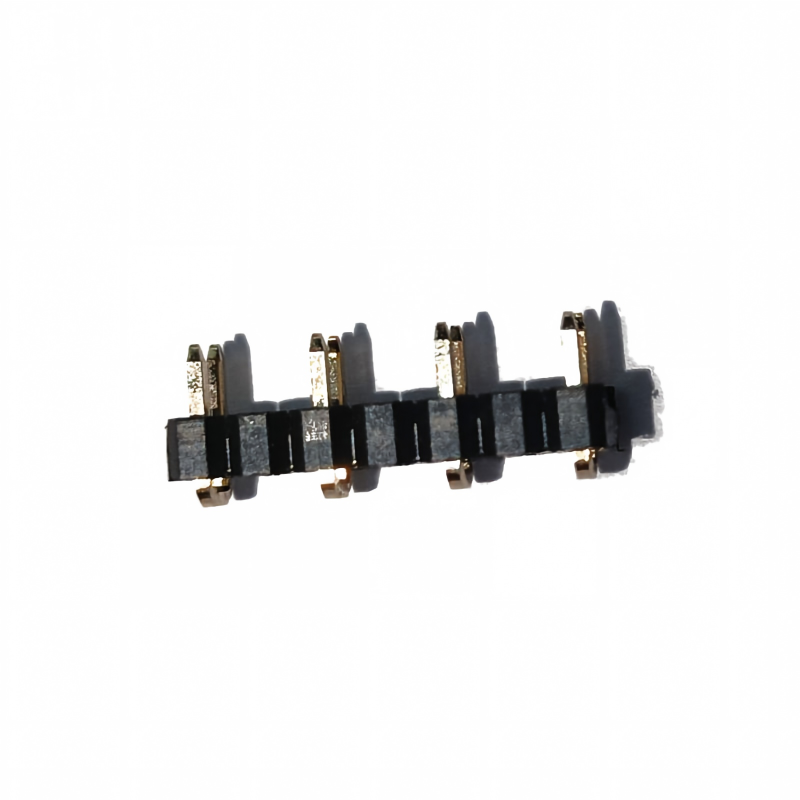

Пользовательский 2,54 мм U-образный однорядный штыревой разъем (перемычка 5,08 мм)​ представляет собой штампованный латунный сквозной разъем, где каждый штырь сложен в "U"-образную дугу: две прямые ножки входят в печатную плату с шагом 2,54 мм, дуга поднимается над изолятором и имеет длину от конца до конца 5,08 мм в 2-контактной версии​ — точно соответствуя расстоянию между двумя соседними гнездовыми разъемами, так что он действует как постоянная припаянная перемычка/конфигурационный шунт​ (та же роль, что и у черного пластикового колпачка перемычки, но монтируемый на плату и устойчивый к вибрации).

Отрасли применения

• Отладочные платы MCU / MPU​ – 2-контактная U-перемычка для режима загрузки (STM32 BOOT0/BOOT1), 3-контактная перемычка адреса I²C

• Промышленный контроллер​ – замена DIP-переключателя для конфигурации (виброустойчивая), выбор 4-контактного SPI CS

• Печатная плата блока питания​ – 2-контактная перемычка для шины 12 В/5 В, 3-контактный выбор режима измерения

• Автомобильный модуль (некритичный)​ – 2-контактное завершение CAN, золотое напыление против окисления

• Основная плата потребительских устройств​ – 2-контактное сброс CMOS, выбор режима BIOS (аналог колпачка перемычки Amazon на 600 шт., но припаиваемая версия)

Варианты индивидуальной настройки

• Количество контактов: 2 / 3 / 4 / 5​ (однорядный U-образный)

• Высота изолятора: 2,5 мм (по умолчанию) / 5,0 мм

• Длина штыря (ножки): 3,0 / 4,0 / 6,0 мм

• Высота U-образной дуги: 2,0 / 3,0 / 5,0 мм над изолятором

• Изолятор: PBT+GF V-0 черный (по умолчанию) / LCP / PA6T / цвет

• Покрытие: золотое напыление / 1µ" / 30µ"​ / полное олово / дуплекс

• Штырь: латунь (по умолчанию) / фосфорная бронза

• Упаковка: полиэтиленовый пакет/трубка/лоток

Этапы процесса индивидуальной настройки

1. Сбор требований → 2. Техническая оценка и расчет стоимости → 3. Просмотр и подтверждение 3D-чертежа → 4. Оснастка / Инструменты и прототип → 5. Тестирование образца (контакт R, удержание, оплавление) и утверждение → 6. Массовое производство → 7. Финальный контроль качества и отгрузка

Наш сервис

Наличие и политика в отношении образцов

Образцы предоставляются нашим клиентам бесплатно по их запросу, при условии, что они готовы оплатить фрахт, или мы можем оплатить фрахт для некоторых старых клиентов с нашей стороны, или клиент может оплатить фрахт заранее, и мы можем отправить образцы с нашим курьером.

Гарантии/Условия и положения

Мы предоставляем гарантию качества продукции.
Гарантируется быстрая доставка в течение 15 дней.
Условия оплаты включают T/T, но подлежат согласованию, например, L/C, PayPal, Western Union и другие.

Послепродажное обслуживание

Отличный сервис предоставляется через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга по телефону или электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое планирование.

Часто задаваемые вопросы

В: Каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 шт., но мы принимаем небольшие количества для тестирования.

В: Могу ли я посетить ваш завод?

О: Добро пожаловать на наш завод, и мы покажем вам наш профессиональный производственный процесс, и мы надеемся на долгосрочное сотрудничество с вами.

В: Каково время изготовления образцов? Каково время доставки?

О: 7 дней для образцов и 15-20 дней для массового производства. Зависит от количества.

В: Как мне проверить свои товары?

О: Вы можете проверить, посетив завод, или попросить третью сторону проверить, или проверить по фотографиям.

В: Сколько стоит доставка в мою страну?

О: Фрахт будет предоставлен транспортной компанией на основе вашего общего веса и объема.

В: Как я узнаю, что мой заказ отправлен?

О: Номер отслеживания (DHL, UPS, FedEx, TNT, EMS и т. д.), авианакладная или коносамент по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас. Предоставляется полезное послепродажное обслуживание. Мы поддерживаем то, что вы продаете.

В: Могу ли я сделать персонализированные/индивидуальные продукты?

 О: Конечно, просто отправьте нам ваш чертеж или образец.
