Шаг 1,0 мм, 2x50-контактный разъем с запрессовкой, двухрядный прямой разъем с шагом 1 мм, двойной пластиковый штыревой разъем

Описание продукта

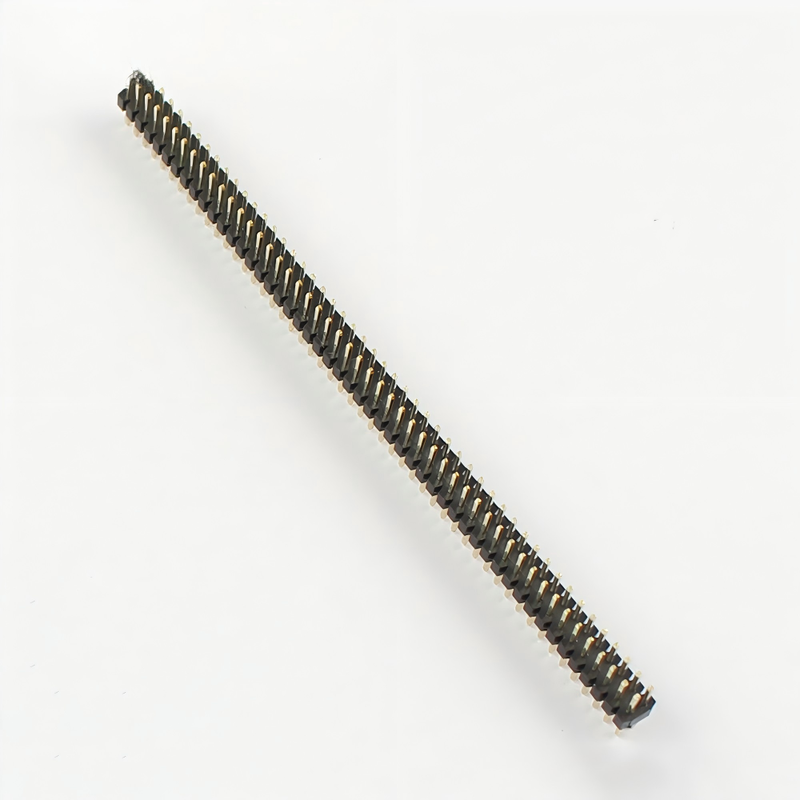

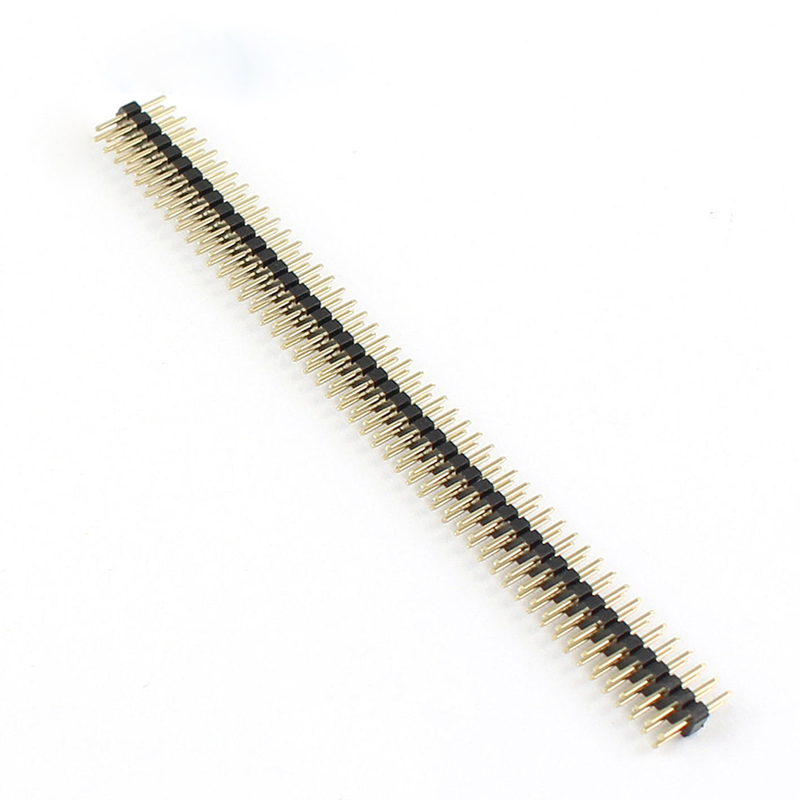

Разъем с запрессовкой, шаг 1,0 мм, 2 × 50 штырьков

Двухрядный прямой штекерный разъем для соединения печатных плат высокой плотности

Разъем с прессовой посадкой с шагом 1,0 мм и 2 × 50 контактов представляет собой компактный двухрядный штыревой разъем, предназначенный для соединения печатных плат с высокой плотностью размещения, где пространство на плате ограничено и требуется 100-позиционный интерфейс.

Благодаря шагу 1,00 мм, конфигурации 2 × 50 контактов и прямому вертикальному расположению этот разъем обеспечивает плотное расположение контактов для межплатных соединений и соединений печатных плат. Конфигурация с запрессовкой может быть указана для приложений, где предпочтителен процесс сборки печатной платы без пайки, в зависимости от конструкции отверстий в печатной плате и требований к контактам с запрессовкой.

По сравнению с обычными разъемами с шагом 2,54 мм, шаг 1,00 мм обеспечивает существенно меньшее расстояние между контактами, что делает этот тип разъема подходящим для компактных электронных сборок, плат управления, коммуникационного оборудования и других конструкций печатных плат с ограниченным пространством. Формат шага 1,00 мм также широко используется в мезонинных соединениях высокой плотности и соединениях печатных плат.

Материалы

• Изолятор: ПБТ (Connfly DS1021, TXGA FPH254F1, CJT), черный UL94 V-0; Опция PA6T (ICKEY 6T) для бессвинцовой волны 260 ℃; Вариант нейлона 6T/GWT 750℃

• Штифт: латунь C2680, квадрат 0,64 мм (чертеж ICKEY CJT подтверждает 0,64 SQ); вариант из фосфористой бронзы C5210 для циклов >500 (в Amphenol Quickie используется PB)

• Покрытие: золотое покрытие 0,05 мкм с никелем 50 мкм на зоне матирования 5,84 мм; матовое олово 2–3 мкм на хвостовике 3,0 мм; выборочное золото 30 мкм (0,76 мкм) при минимальном заказе 500 шт. (класс Connfly «全金 Type33»)

• Варианты пластика: одинарный пластик высотой 2,5 мм/двойной усиленный пластик (антизгибный).

Приложение

Промышленная автоматизация

Подходит для компактных плат управления, модулей, связанных с ПЛК, промышленных контроллеров и электронных интерфейсных плат, где необходимо соединить несколько сигналов печатной платы.

Оборудование связи

Шаг 1,00 мм и 100-позиционная конфигурация подходят для компактных коммуникационных модулей и интерфейсных плат высокой плотности.

Встроенные вычисления и компьютерное оборудование

Потенциальные приложения включают встроенные вычислительные платы, модули процессоров, интерфейсные карты и компактные вычислительные системы.

Бытовая электроника

Небольшой шаг подходит для электронных сборок с ограниченным пространством, где обычные разъемы диаметром 2,54 мм занимают слишком большую площадь печатной платы.

Контрольно-измерительное оборудование

Большое количество контактов позволяет поддерживать многосигнальные интерфейсы печатных плат в измерительном и контрольно-измерительном оборудовании при соблюдении необходимых электрических и механических характеристик.

Автомобильная электроника

Формат разъема может рассматриваться для автомобильных электронных модулей, где требуется соединение печатных плат с высокой плотностью соединения. Однако для сертификации автомобилей клиенты должны подтвердить требуемую температуру, вибрацию, покрытие, стойкость и применимые автомобильные стандарты до утверждения конструкции.

Параметры настройки

• Счет: 2×2/2×5/2×10/2×20​ / 2х40 (отрыв)

• Хвост: 3,0 мм (по умолчанию) / 6,0 мм (6T) / всего 10,8 мм (клон Connfly) / 8,5 / 11,96 мм

• Пластик: одинарный 2,5 мм / двойной 4,3 мм / высота 8,5 мм.

• Изолятор: ПБТ+30%GF черный (по умолчанию)/PA6T/нейлон 6T/цветной

• Покрытие: золотая вспышка/30 мкм селективный​ / полная жесть / дуплекс

• Штифт: латунь (по умолчанию)/фосфористая бронза

• Ориентация: прямая/под прямым углом

• Упаковка: полиэтиленовый пакет/трубка/лоток.
