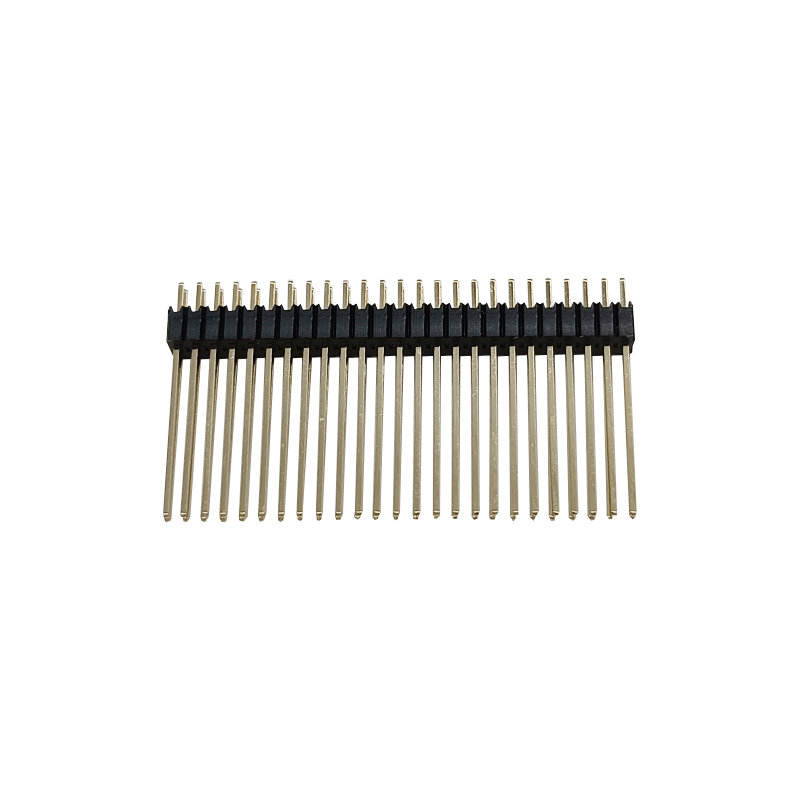

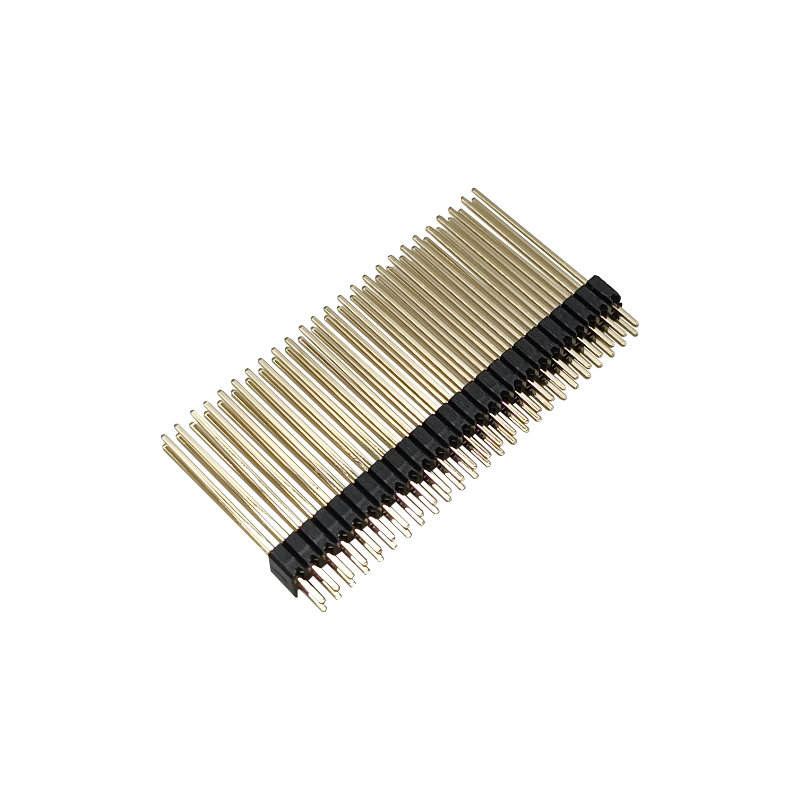

Новый разъем гнезда иглы 1,27 мм удлиненный двухрядный штырь 2*25P полностью медный экологически чистый позолоченный производитель

Описание продукта

Этот Разъем с удлиненным штырем 1,27 мм, 2x25P представляет собой компактный штыревой разъем "папа", разработанный для соединения печатных плат и плат с модулями, где стандартные разъемы 2,54 мм могут занимать слишком много места на плате.

Благодаря шагу 1,27 мм, 50 контактам в двух рядах, конфигурации с удлиненными штырями, контактам на основе меди и позолоченным контактным поверхностям, он подходит для компактных электронных узлов, требующих большого количества контактов в ограниченной площади печатной платы.

Материал и конструкция

Контакты из медного сплава

Разъем использует контакты из медного сплава, обеспечивая проводящую основу, необходимую для электрического соединения печатных плат. Зона сопряжения имеет золотое покрытие толщиной 0,25 мкм, а хвостовик для пайки - матовое оловянное покрытие толщиной 1,27 мкм.

Термопластичный изолятор

Изолирующий корпус изготовлен из термопластичного материала с классом воспламеняемости UL94 V-0, что делает компонент подходящим для узлов печатных плат, где необходимо учитывать требования к воспламеняемости материала.

Инженерные преимущества

1. Компактное соединение плата-плата

Шаг 1,27 мм и двухрядная конфигурация с 10 позициями обеспечивают компактный интерфейс печатная плата-печатная плата для применений с ограниченным пространством на плате.

Это делает разъем особенно актуальным для:

• Компактные платы управления
• Встраиваемые электронные модули
• Промышленные платы управления
• Коммуникационное оборудование
• Вычислительные модули
• Потребительская электроника

2. Сборка печатных плат, совместимая с SMT

Вертикальная конструкция для поверхностного монтажа совместима с автоматизированными процессами сборки SMT. Производитель указывает в качестве поддерживаемых процессов пайки пайку в паровой фазе и оплавлением ИК-излучением.

Для высокообъемного производства печатных плат это может упростить интеграцию в существующий процесс производства поверхностного монтажа.

3. Определенные электрические характеристики

Опубликованная спецификация предоставляет измеримые электрические параметры, а не полагается только на общие заявления о надежности.

Ключевые значения включают:

• Номинальный ток 1 А на контакт
• Номинальное напряжение 125 В переменного тока
• Максимальное начальное сопротивление контакта 20 мОм
• Максимальное сопротивление контакта после испытания 50 мОм
• Минимальное сопротивление изоляции 1000 МОм

Эти цифры предоставляют инженерам конкретные критерии для оценки электрической пригодности при выборе разъема.

4. Широкий диапазон рабочих температур

Указанный диапазон рабочих температур составляет от -55°C до +125°C, что делает этот разъем подходящим для электронного оборудования, требующего относительно широкого температурного диапазона эксплуатации.

Фактическая пригодность для конкретного конечного продукта по-прежнему должна оцениваться с учетом полных системных требований к тепловым и экологическим условиям.

Пошаговый процесс кастомизации

1. Сбор требований → 2. Техническая оценка и расчет стоимости → 3. Просмотр и подтверждение 3D-чертежа → 4. Пресс-форма / Инструмент и прототип → 5. Тестирование образца (сопротивление контакта, удержание, оплавление) и утверждение → 6. Массовое производство → 7. Окончательный контроль качества и отгрузка.
