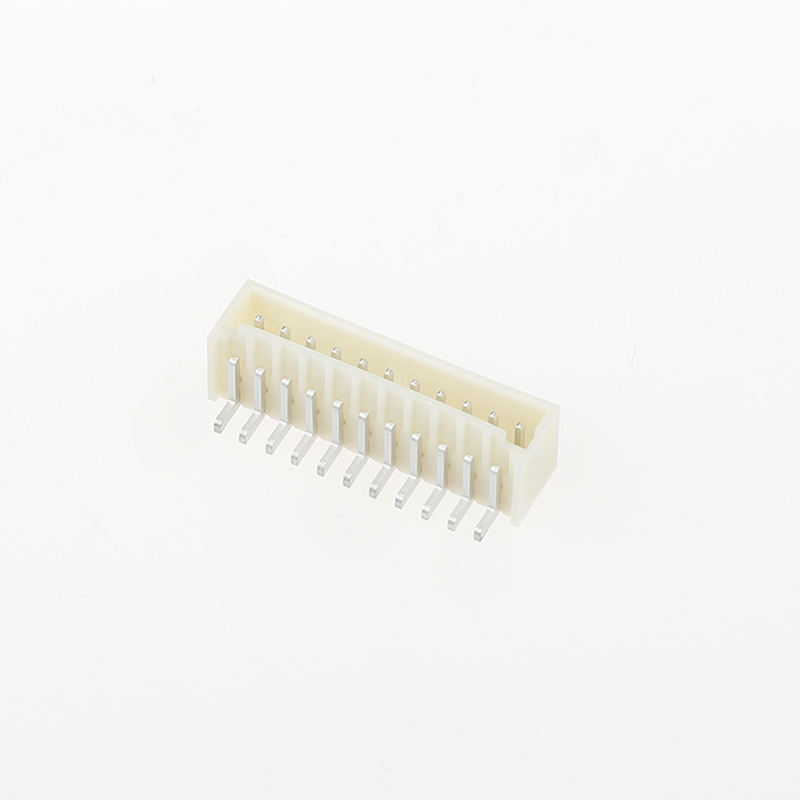

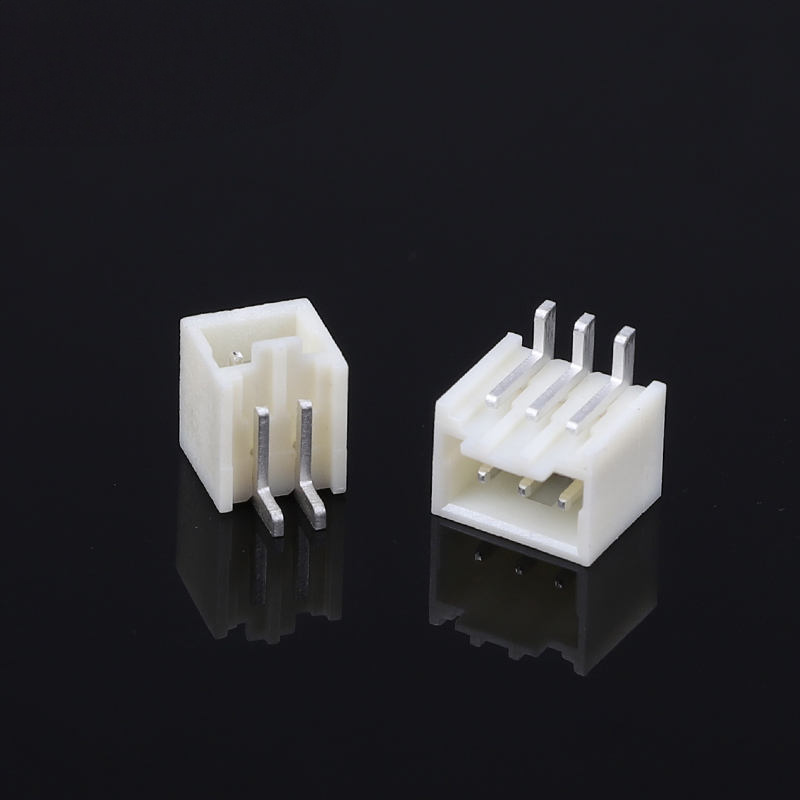

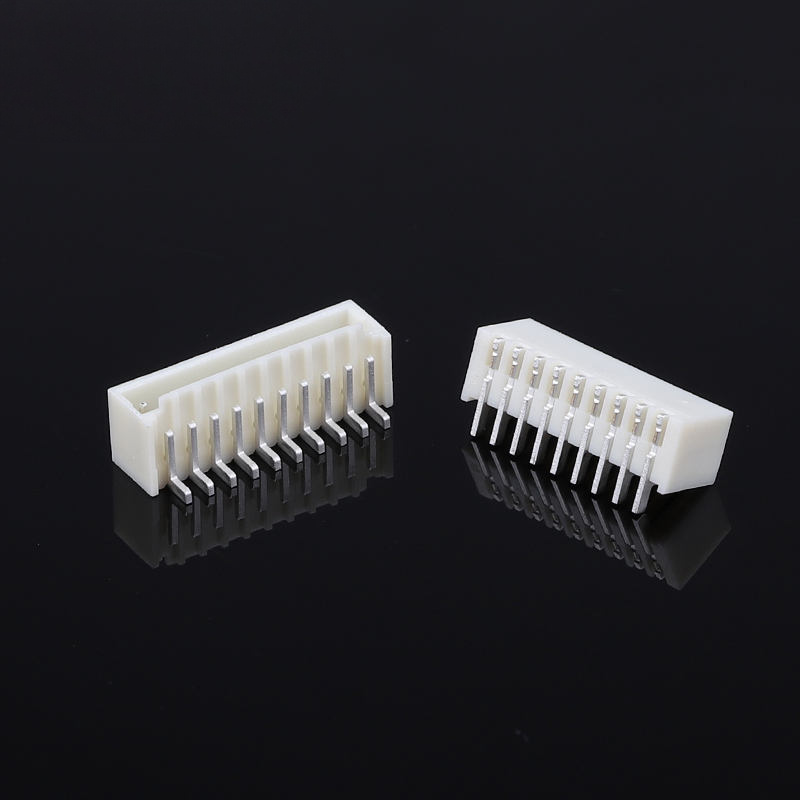

MX 1,5 мм шаг вертикальный SMT разъем для автомобильных дронов, замена Molex 87437 для печатных плат, варианты контактов от 2P до 15P
Основные преимущества продукта
- Прямая замена Molex 87437 серии Pico-SPOX, совместимая по контактам
- Вертикальный однорядный SMT разъем с шагом 1,5 мм, количество позиций: от 2P до 15P
- Автомобильная конструкция, сертифицирована для дронов и компактных управляющих печатных плат
- Упаковка в ленту и катушку для высокообъемной автоматизированной SMT сборки
- Стандартное покрытие оловом; позолота опционально для устройств с высокой вибрацией / длительным сроком службы
- Соответствует RoHS, совместим с пайкой оплавлением согласно профилю J-STD-020
Технические характеристики
Общие механические параметры
| Наименование |
Спецификация |
| Шаг |
1,5 мм (0,059 дюйма) |
| Конфигурация |
Однорядный вертикальный SMT разъем с кожухом |
| Количество позиций |
2P ~ 15P |
| Тип монтажа |
Поверхностный монтаж SMT (вертикально на печатную плату) |
| Циклы сопряжения |
Мин. 10 циклов Molex |
| Сила удержания контакта |
> 9,8 Н (оловянное покрытие) |
| Упаковка |
Лента и катушка (стандарт) |
Материал и электрические характеристики
| Наименование |
Спецификация |
| Материал корпуса |
Высокотемпературный PA / PA6T, класс огнестойкости UL94 V-0 |
| Материал контакта |
Латунь из медного сплава |
| Покрытие контакта |
Оловянное (стандартное); позолота (опционально) |
| Номинальный ток на контакт |
Макс. 2,5 А на контакт |
| Номинальное напряжение |
250 В переменного тока / постоянного тока |
| Макс. сопротивление контакта |
≤ 20 мОм |
| Мин. сопротивление изоляции |
≥ 1000 МОм |
| Электрическая прочность изоляции |
500 В переменного тока |
Руководство по эксплуатации и пайке
| Наименование |
Спецификация |
| Диапазон рабочих температур |
-55 °C ~ +105 °CTTI Europe |
| Профиль пайки оплавлением |
Соответствует J-STD-020; пиковая температура 260 °C, продолжительность 5-10 с |
| Соответствие |
RoHS, без свинца |
| Примечание к применению |
Избегайте длительного локального перегрева; предотвращайте эффект "надгробия" путем сбалансированной компоновки контактных площадок на печатной плате |
Особенности продукта
- Механическая и площадочная совместимость по контактам с Molex 87437, простая замена в спецификации без перепроектирования печатной платы
- Вертикальный однорядный корпус с кожухом предотвращает неправильное соединение и изгиб контактов во время сборки
- Высокотемпературный материал корпуса, стабильный при бессвинцовой пайке оплавлением, устойчив к деформации и вздутию
- Контакт из латунного сплава с точным покрытием; низкое сопротивление контакта для стабильной передачи сигнала
- Надежное удержание контакта, выдерживает вибрацию и механические удары в условиях эксплуатации в автомобилях и дронах

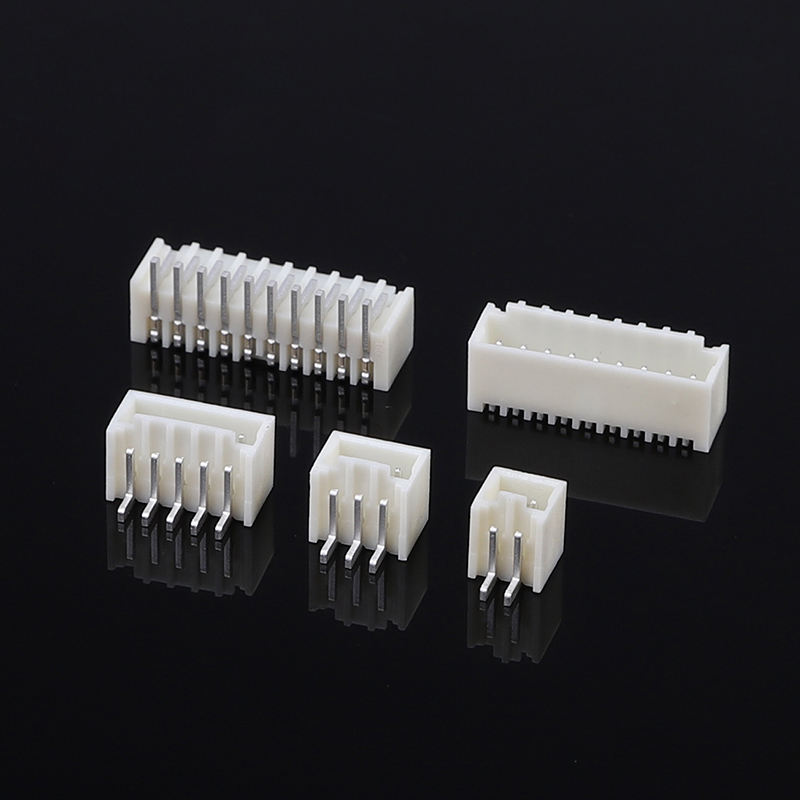

- Множество вариантов схем: 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 15 позиций
- Стандартная упаковка в ленту и катушку для SMT pick-and-place; возможна индивидуальная упаковка для специальных проектов
- Опциональное золотое покрытие для применений в суровых условиях, с частыми циклами сопряжения
Преимущества продукта
- Прямая замена: Прямая замена Molex 87437, без модификации печатной платы, сокращает цикл перепроектирования проекта
- Автомобильная надежность: Оптимизированная производительность против вибрации для модулей управления дронами и автомобилями, превосходит потребительские SMT разъемы в условиях удара
- Удобство сборки: Защитный кожух защищает контакты от повреждений при обращении и соединении; стабильная производительность при пайке оплавлением, более низкий процент брака SMT (меньше "надгробий" / деформаций)
- Гибкие варианты покрытия: Олово для массового производства с учетом стоимости; вариант с золотым покрытием для проектов с высокой надежностью в суровых условиях
- Короткие сроки поставки: Широкий ассортимент стандартных деталей от 2 до 15P на складе; быстрая поддержка индивидуальных модификаций
- Экономически эффективная альтернатива: Конкурентоспособные цены по сравнению с оригинальной брендовой деталью, сохранение той же электромеханической производительности для оптимизации стоимости спецификации
Применение
- Автомобильная электроника: Бортовые блоки управления, модули кузова, интерфейс сигналов датчиков
- БПЛА / Дроны: Печатная плата полетного контроллера, межсоединение питания и сигналов, модули полезной нагрузки
- Компактные промышленные контроллеры и модули датчиков
- Умное оборудование, встроенные устройства IoT
- Компактные медицинские платы сигналов (не критичные для безопасности)
Руководство по выбору для клиента
- Подтвердите требуемое количество контактов: доступны от 2 до 15P; укажите точное количество позиций при запросе коммерческого предложения
- Выбор покрытия: Оловянное покрытие для общего внутреннего использования / нормальной вибрации; выберите золотое покрытие для условий с высоким ударным воздействием, влажной средой или частыми циклами сопряжения
- Площадка на печатной плате: Используйте площадку, совместимую с серией Molex 87437, для прямой замены
- Уведомление о сборке: Необходимо соблюдать кривую пайки оплавлением J-STD-020; длительное воздействие высокой температуры приведет к деформации корпуса
- Запрос образца: Образцы доступны для проверки производительности перед массовым заказом
- Поддержка индивидуальных решений: Специальный цвет корпуса, специальные характеристики ленты и катушки могут быть согласованы для крупносерийных проектов
FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге, можете ли вы изготовить этот продукт для меня?О: Наш каталог содержит большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга "от двери до двери". Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы получим ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001, IQC, OQC, IPQC, QA составляют 10% нашего отдела качества. Все наши продукты будут протестированы CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то нет проблем, мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
