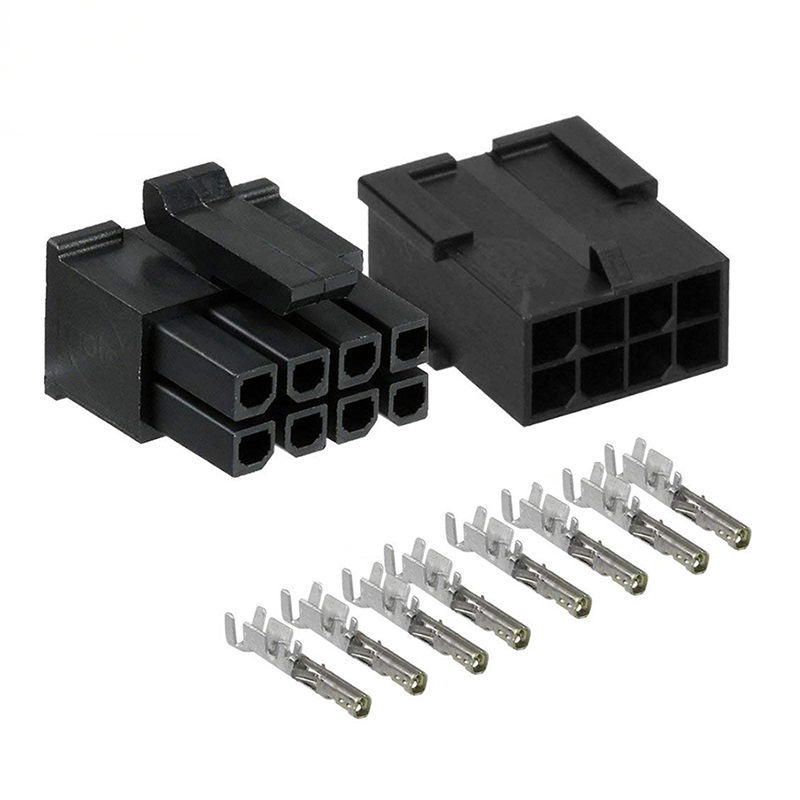

Molex 43045 Micro‐Fit 3,0 мм R/A Мужские козырьки 2X2 / 6P / 8P / 12P Двухрядные прямоугольные MX3.0 PCB соединители
Основные моменты продукции
- 30,0 мм продольного расстояния, двухрядный прямоугольный проходный мужской заголовок, совместимый с серией Molex 43045 Micro-Fit 3.0
- Доступно: гибридное соединение 6-pin / 8-pin / 12-pin, питание от провода до панели и сигнал
- Высокотемпературный корпус LCP UL94-V0, соответствующий световой проволоке, доступный вариант с низким содержанием галогена
- Мальчики из латуни, матовый олово/выборочное покрытие золотом для различных условий работы
- Встроенный поляризационный ключ + пиг блокировки ПКБ, противозащитный от неправильного вставления и от падения при вибрации
- Идеально подходит для ограниченного пространством PCB-размещения, сочетается с женским корпусом емкости серии 43025
Технические спецификации
Общие механические параметры
| Положение |
Спецификация |
| Серия |
Micro‐Fit 3.0 (43045 совместимый) |
| Стрелка |
30,00 мм |
| Количество строк |
Двойной ряд |
| Доступные позиции |
6P, 8P, 12P |
| Ориентация |
Правый угол (R/A) |
| Стил монтажа |
Проходный (проходный) сварщик |
| Циклы спаривания |
30 циклов обычноМолекс |
| Сила спаривания / раздвоения |
Макс 8N / Min 2,4N на схемуМолекс |
| Копланарность |
≤ 0,15 мм для сварных хвостов |
| Закрытие |
Встроенный пик блокировки ПКБ + ключ поляризации корпуса |
| Партнер для спаривания |
корпус для женских емкостей серии 43025 |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Стеклянный LCP, UL94-V-0, черный, светящийся с помощью проволоки ≥775°C GWIT |
| Терминальный материал |
Сплав латуни |
| Вариант покрытия-А |
Матовый олово над никелем (общее коммерческое использование) |
| Вариант покрытия B |
Селективное золото на зоне контакта + олово на хвосте сварки (высокая надежность) |
| Номинальный ток |
Макс 8,5A на контакт (зависит от габарита провода и повышения температуры) |
| Номинальное напряжение |
600 В. А.К. |
| Максимальное сопротивление при контакте |
≤ 10 мΩ |
| Минимальное сопротивление изоляции |
≥ 1000 МΩ |
| Диэлектрическое напряжение |
1500 Вт переменного тока в течение 1 минуты, без сбоев |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-40 °C ~ +105 °C |
| Соответствие |
RoHS, REACH SVHC, Низкогалогеновые |
| Способ сварки |
Совместимость с волновой сваркой / инфракрасным обратным потоком (проход через отверстие) |
| Температура пиковой обратной подачи |
Максимальная температура 265 °C (10 секунд пребывания) |
| Состояние хранения |
5−30 °C, 40−70% RH, избегайте коррозионных газов |
| Опаковка |
Поднос / лента и катушка доступны для автоматического вставки |
Характеристики продукта
- Двойной ряд 3,0 мм, прямоугольный через отверстие конец сварки, горизонтальный выход кабеля
- Интегрированный ключ поляризации: избегайте обратного спаривания, защитите PCB и ремень от повреждений
- Снег-в пластиковый блокировочный козырь: твердо закрепите заголовок на PCB, сопротивляйтесь вибрационному удару
- Высокопроизводительное LCP пластиковое корпус, выдерживает высокотемпературный пик ИР рефлока сварки
- Многочисленные варианты покрытия: матовый олово для затратно-чувствительных проектов; выборочное золото для высокоциклической / коррозионной среды
- Полностью обтянутая конструкция булавки, предотвращает случайный короткий сбой от посторонних обломков
- Стандартный партнер для спаривания: 43025 женская серия емкостей, полная экосистема взаимосвязей Micro‐Fit 3.0
Преимущества продукта
- Удобный для размещения: горизонтальный выход под прямым углом значительно уменьшает требование вертикальной высоты на ПКБ, идеально подходит для узкого шкафа и тонкого корпуса устройства
- Массовое производство готово: Строгий контроль сопланированности уменьшает частоту дефектов сварки; поддержка автоматической сборочной линии
- Гибкость затрат: Тинованный вариант для потребительского оборудования, чувствительного к затратам; выборочно позолоченный для промышленного / высоковибрационного оборудования с длительным сроком службы
- Противоопасное проектирование: Ключ поляризации + обтянутый шприц + пиг блокировки ПКБ совместно предотвращают неправильное подключение, развязывание и риск короткого замыкания
- Полная совместимость экосистем: Прямой партнер со стандартным Micro‐Fit3.0 43025 женским корпусом, без усилий по перепроектированию для существующих проектов на базе Molex
- Устойчивы к высоким температурам: корпус LCP избегает пластика плавления во время волны / рефлюс процесса сварки, меньше скорость отклонения сборки
Применение
- Промышленная автоматизация: модули ПЛК, сервоприводы, промышленные контроллеры, соединение датчиков питания-сигнала
- Datacom & networking: маршрутизаторы, коммутаторы, внутреннее распределение энергии небольших серверов
- Потребительская электроника: бытовые приборы, энергоблок, модули управления батареями
- Медицинское оборудование: Внутренняя проводка медицинского устройства, не связанного с имплантацией
- Новая энергетика: Малые батареи, панели управления зарядкой
- Умное оборудование: шлюз IoT, встроенная панель управления, робототехника внутренняя проводка
Руководство по выбору клиентов
- Выбор количества штифтов: Подтвердите количество цепи; выберите 6P / 8P / 12P в соответствии с вашей схемой.
- Выбор покрытия:
- Матячая олово: Общая среда внутри помещений, низкие циклы спаривания (<30 раз), приоритет затрат
- Селективное позолотание: высокие вибрации, влажная среда, повторяющиеся циклы спаривания, длительный срок службы промышленного оборудования
- Примечание к схеме PCB: это прямоугольный заголовок отверстия, резервное отверстие блокировки на печати ПКБ; строго следуйте расположению штифтов в листе данных, чтобы избежать короткой сварки.
- Проверка спаривания: Необходимо сочетать с женским корпусом серии Micro‐Fit3.0 43025, НЕ смешивать с другими корпусами серии Micro‐Fit с высотой 3,0.
- Текущая девальвация: Снижение тока при высокой температуре окружающей среды; не запускать полную мощность 8,5 А непрерывно выше 85 °C.
- Напоминание о собрании: не применяйте чрезмерную боковую силу после спаривания; кнопка блокировки должна полностью всасываться в отверстие обнаружения ПКБ.
