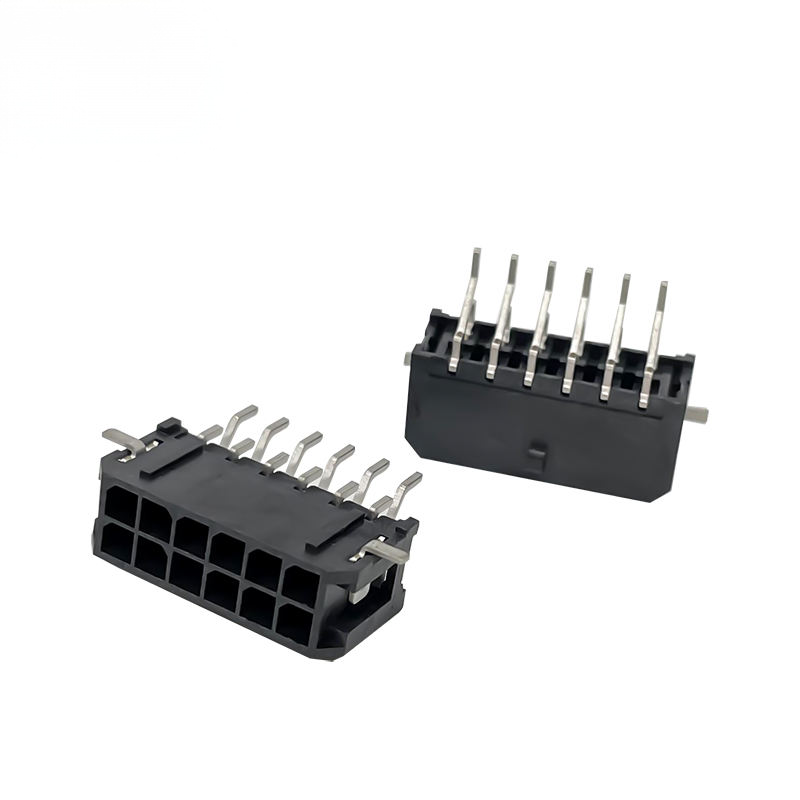

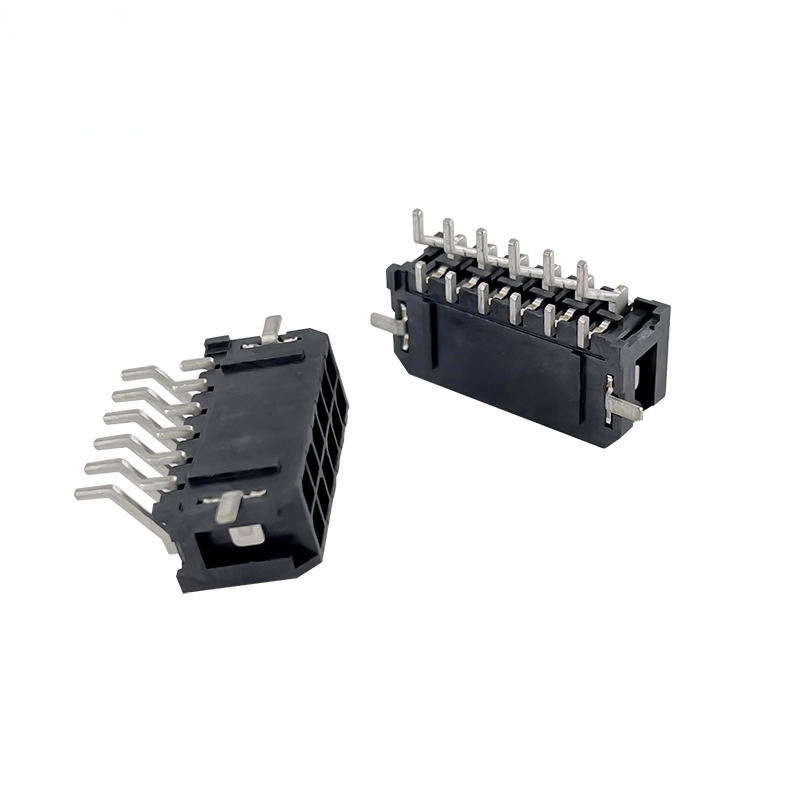

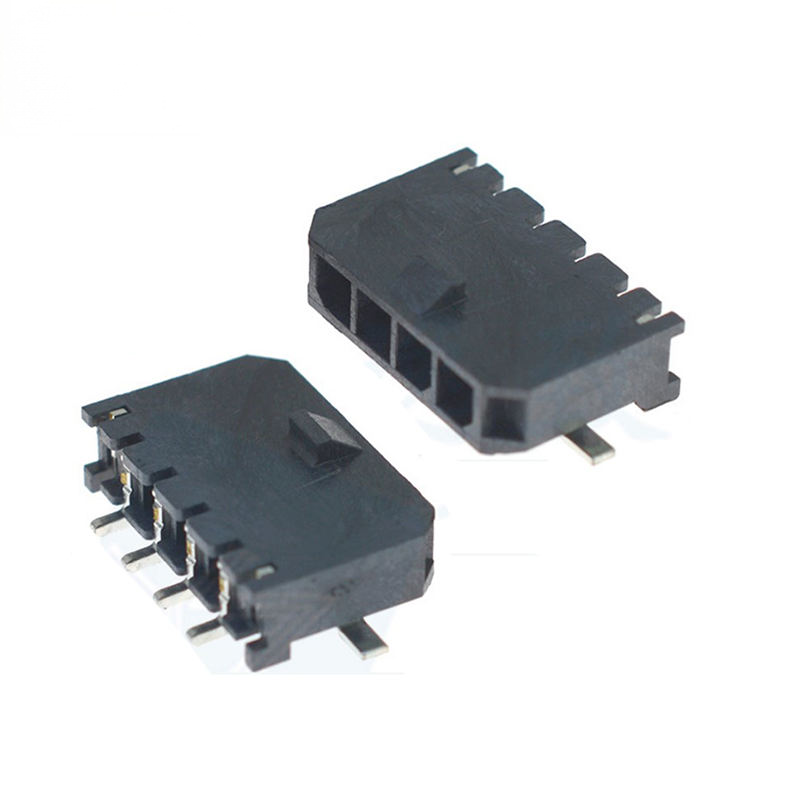

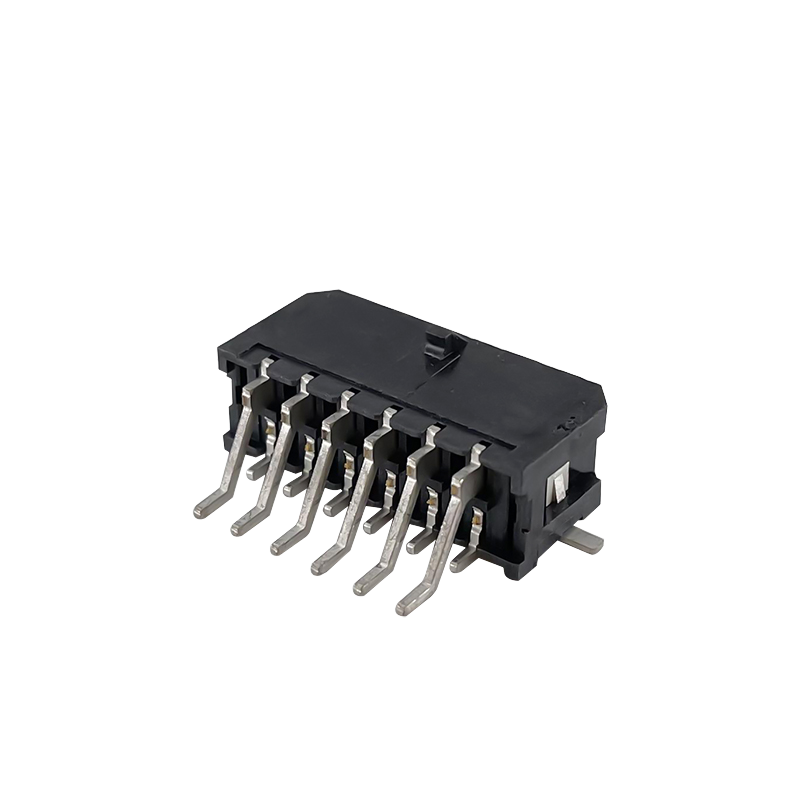

Разъем Molex 43025 Micro-Fit 3.0MM R/A SMT Female Wafer (серия MX3.0) двухрядный | Прямой SMT | 2x7-контактный, поддержка вариантов на 6/8/10/12 контактов
Основные характеристики продукта
- Двухрядный штыревой разъем SMT с шагом 3,0 мм, прямой, совместимый с серией Molex 43025 Micro-Fit 3.0
- Многоконтактные варианты: 2x6 / 2x7 / 2x8 / 2x10 / 2x12 контактов, смешанная передача мощности и сигналов
- Поверхностный монтаж с пайкой оплавлением, идеально подходит для автоматизированной сборки печатных плат в больших объемах
- Конструкция с положительной поляризацией и фиксацией, предотвращает неправильное подключение и случайное отсоединение
- Соответствие RoHS и REACH; корпус UL94V-0, доступен вариант с низким содержанием галогенов
- Двухлучевой контакт из фосфористой бронзы; опциональное покрытие оловом / золотым напылением для различных требований к надежности
Технические характеристики
Общие механические параметры
| Элемент |
Спецификация |
Примечания |
| Шаг |
3,00 мм |
Двухрядный |
| Тип |
Прямой штыревой разъем SMT (Header) |
От платы к проводу |
| Доступные контакты |
2x6, 2x7, 2x8, 2x10, 2x12 контактов |
Пользовательское количество контактов по запросу |
| Материал корпуса |
Нейлон PA66 |
UL94V-0, черный |
| Материал контакта |
Фосфористая бронза |
Высокая удерживающая способность пружины |
| Покрытие контакта |
Олово поверх никеля / золотое напыление |
Золото для высоконадежных сигналов |
| Циклы соединения |
Мин. 30 циклов |
Стандартное отраслевое требование |
| Совместимость с толщиной печатной платы |
0,8–1,6 мм |
Стандартная печатная плата FR-4 |
| Упаковка |
Лента и катушка |
Для автоматического монтажа SMT |
Материальные и электрические характеристики
| Элемент |
Спецификация |
Примечания |
| Номинальный ток |
5 А на контакт |
Луженый контактMouser Ele... |
| Номинальное напряжение |
250 В переменного/постоянного тока |
|
| Макс. сопротивление контакта |
≤10 мОм |
Начальное состояние при 100 мА, 20 мВ |
| Мин. сопротивление изоляции |
1000 МОм |
Тест 500 В постоянного токаMolex |
| Диэлектрическая прочность |
1000 В переменного тока / 1 мин |
Без пробоя, утечки<5 мА |
| Рабочая температура |
-40 °C ~ +105 °C |
Хранение: -40~+125 °CMolex |
| Соответствие |
RoHS, REACH SVHC |
Доступен вариант с низким содержанием галогенов |
Руководство по условиям окружающей среды и пайке
| Элемент |
Спецификация |
Примечания для инженера |
| Профиль пайки оплавлением |
Макс. 260 °C, пиковая продолжительность 5–10 с |
Не превышать 265 °C; избегать длительного воздействия тепла |
| Монтаж SMT |
Лента и катушка, совместимость с pick-and-place |
Ручная пайка в ванне не рекомендуется |
| Виброустойчивость |
10–2000 Гц, 10 g |
Без прерывания контакта |
| Ударопрочность |
50 g, 11 мс |
Соответствует общим промышленным стандартам |
| Условия хранения |
Температура 5–30 °C, влажность<60% относительной влажности |
Упаковка против влаги; избегать коррозионных газов |
Особенности продукта
- Прямой горизонтальный вывод, подходит для боковой прокладки кабеля, уменьшает вертикальное пространство, занимаемое печатной платой
- Полная функция поляризации, предотвращает повреждение печатной платы и жгута при обратном подключении.
- Двухлучевая контактная структура, стабильный контакт при вибрации и температурных циклах
- Поверхностный монтаж SMT, соответствует стандартному профилю пайки оплавлением; упаковка в ленту и катушку для pick-and-place
- Несколько конфигураций контактов: 2x6, 2x7, 2x8, 2x10, 2x12 позиций для гибкого выбора проекта
- Корпус: нейлон PA66 UL94V-0; контакт: фосфористая бронза; покрытие: опционально олово поверх никеля / золотое напыление
- Соответствие RoHS, REACH; поддержка испытаний на свечение для бытовой техники и промышленных конечных продуктов
Преимущества продукта
- Экономия места на печатной плате: Прямой горизонтальный выход, решает проблему конструкции корпуса с ограниченной вертикальной высотой
- Эффективность сборки: Полная рулонная упаковка SMT, напрямую подходит для линии SMT, снижает стоимость ручной сборки по сравнению с сквозным типом
- Защита от неправильного подключения: Встроенный ключ поляризации, исключает риск обратного подключения при массовом производстве
- Гибкий вариант стоимости: Оловянное покрытие для снижения стоимости силовых цепей; золотое напыление для высоконадежных сигнальных путей
- Прямая совместимость: Форма, посадка и функция совместимы с системой Molex 43025 Micro-Fit 3.0, прямая замена для замены в спецификациях
- Сильная виброустойчивость: Двухлучевой контакт из фосфористой бронзы поддерживает стабильное сопротивление при вибрации и температурных циклах
- Готовность к многоконтактному подключению: В наличии двухрядные варианты на 6–12 контактов, поддержка заказов на прототипы и массовое производство
Применение
- Промышленное управление: модули ПЛК, драйверы сервоприводов, жгуты питания/сигналов датчиков
- Потребительская электроника: блок питания, бытовая техника, подключение материнской платы умного оборудования
- Новая энергетика: небольшая система управления батареями, модуль зарядки, драйвер питания светодиодов
- Офисное оборудование: принтер, сканер, внутренняя проводка POS-терминала
- Медицинское оборудование (неимплантируемое): внутреннее соединение испытательного оборудования
- Безопасность и автоматизация: контроль доступа, подключение платы к кабелю оборудования видеонаблюдения
Руководство по выбору для клиента
- Выбор количества контактов: Подтвердите требуемые каналы питания + сигналов; мы поставляем варианты 2x6 / 2x7 / 2x8 / 2x10 / 2x12. Свяжитесь с нами для индивидуального изготовления других количеств контактов.
- Выбор покрытия:
- Олово-никель: Общая силовая цепь, экономичность, нормальная внутренняя среда
- Золотое напыление: Критически важные сигналы, высокая вибрация, оборудование с длительным сроком службы
- Стек печатной платы: Предназначен для печатных плат FR-4 толщиной 0,8–1,6 мм; проверьте посадочное место перед выпуском печатной платы.

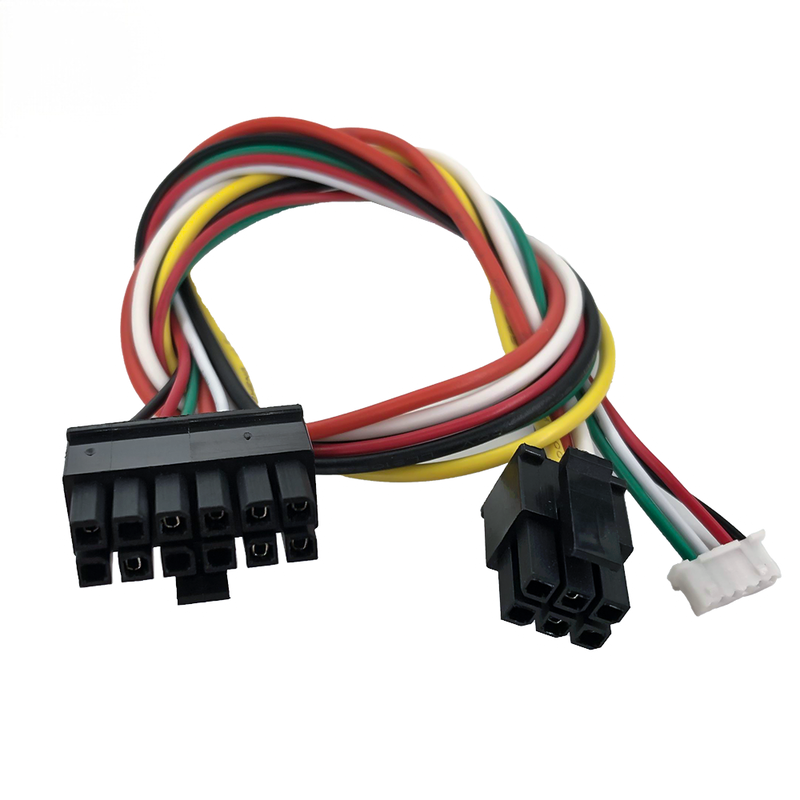

- Сопрягаемая часть: Соединяется с розеткой серии 43025 и соответствующими обжимными клеммами. Подтвердите диапазон AWG клемм (20–30 AWG) для вашего кабеля Molex.
- Термическое уведомление: Следуйте нашей рекомендуемой кривой пайки оплавлением; чрезмерная температура повредит нейлоновый корпус.
- Окружающая среда: Для сред с высокой влажностью / агрессивной средой выбирайте вариант с позолоченным контактом.
Часто задаваемые вопросы
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге, можете ли вы изготовить этот продукт для меня?О: В нашем каталоге показано большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Как насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001, IQC, OQC, IPQC, QA составляют 10% нашего отдела качества. Все наши продукты будут протестированы с помощью CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить список всех их цен, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты). Что касается индивидуальной упаковки, то нет проблем, мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
