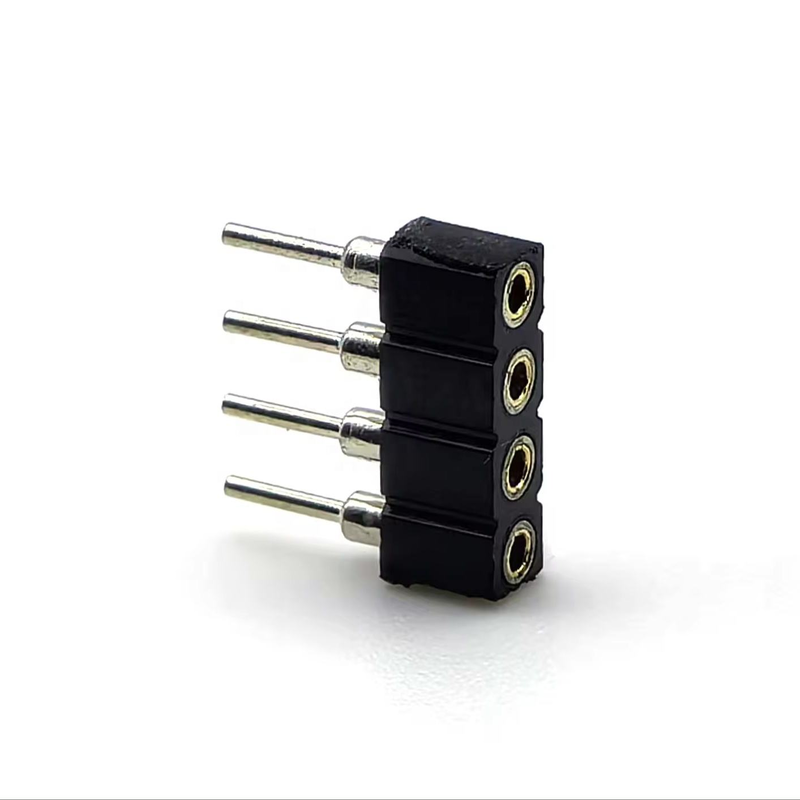

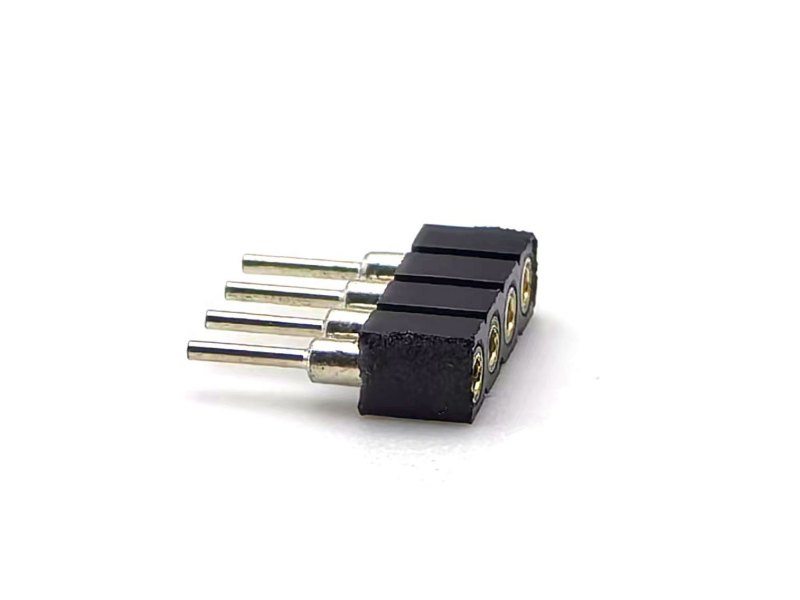

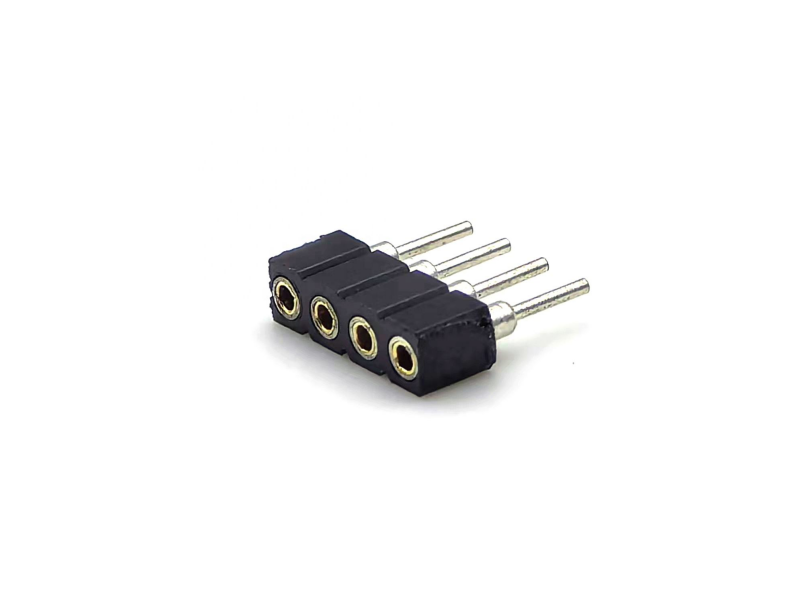

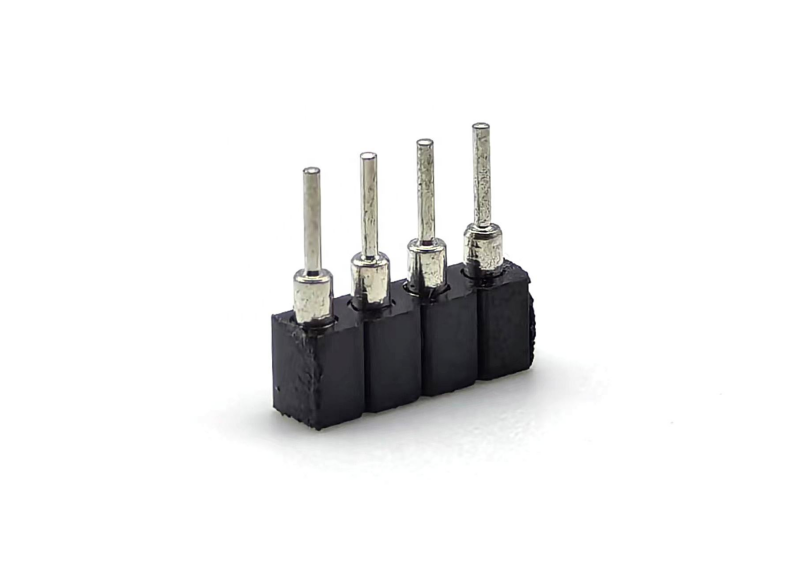

Разъем с гнездом DIN из латуни с шагом 2,54 мм и корпусом из PPS H3,0 мм 1*4P для печатных плат

Основные характеристики

• Круглые латунные гнездовые контакты стандарта DIN, стабильное усилие зажима для виброустойчивых соединений печатных плат
• Высокотемпературный корпус из PPS H3,0 мм, низкопрофильный, огнестойкий по стандарту UL94V-0, устойчив к деформации от паяльного тепла
• Универсальный шаг 2,54 мм, 1*4P однорядный, номинальный ток 3 А / 600 В, подходит для межсоединений плат сигналов и маломощных плат
• Постоянные допуски размеров, совместимость с основными штыревыми разъемами с шагом 2,54 мм, доступны варианты многослойного покрытия
• Соответствие RoHS и REACH, стабильные поставки в больших объемах для промышленного и встроенного массового производства

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по эксплуатации и пайке

Особенности продукта

1. Круглый обработанный латунный гнездовой контакт, равномерный внутренний диаметр, стабильное контактное давление при вибрации и температурных колебаниях
2. Высокотемпературный пластиковый корпус из PPS, низкая высота укладки H3,0 мм, класс огнестойкости UL94V-0, защита от деформации при пайке
3. Стандартный шаг 2,54 мм, однорядное расположение 1*4P, простой дизайн печатной платы
4. Номинальный ток 3 А на контакт, напряжение пробоя 600 В, подходит для смешанных сигнальных и маломощных цепей
5. Монтаж на печатную плату сквозным методом, прочное механическое удержание после пайки
6. Настраиваемое покрытие контактов: олово, никель, вспышка золота для различных требований к коррозионной стойкости
7. Соответствие RoHS / REACH, промышленные механические циклы соединения ≥500 раз

Преимущества продукта

1. Высокотемпературный корпус из PPS по сравнению с обычным PA66/PBT: Лучшая устойчивость к деформации при пайке волной; меньше бракованных деталей при массовой сборке
2. Круглые латунные гнезда стандарта DIN: Более равномерное усилие зажима, чем у штампованных контактов; меньший риск прерывистого сигнала при вибрации, подходит для промышленного оборудования
3. Низкопрофильная высота H3,0 мм: экономит вертикальное пространство для укладки компактных встроенных модулей печатных плат
4. Высокое напряжение 600 В: превышает обычные 250 В обычных гнездовых разъемов, поддерживает подключение вспомогательных линий питания малой мощности помимо передачи сигналов
5. Полная совместимость: напрямую соединяется со стандартными штыревыми разъемами с шагом 2,54 мм, не требует специального ответного разъема, простота поиска по спецификации
6. Гибкий выбор покрытия: баланс стоимости и требования к антиокислительной защите для потребительских, промышленных и испытательных сценариев

Применение

• Промышленные платы управления, периферийные модули ПЛК
• Встроенные системы, одноплатные компьютеры, платы для разработки и тестирования
• Шлюз IoT, внутреннее соединение модулей датчиков
• Измерительное оборудование
• Вспомогательный сигнальный интерфейс блока питания
• Внутреннее соединение печатных плат оборудования автоматизации
• Модули некритических сигналов медицинского оборудования

Варианты настройки

1. Строго подтвердите шаг 2,54 мм; проверьте вашу печатную плату перед заказом; не смешивайте с деталями с шагом 2,0 мм / 1,27 мм.
2. Выбор высоты: выберите H3,0 мм при ограниченном вертикальном пространстве; мы поддерживаем альтернативную высоту корпуса по запросу.
3. Различайте тип контакта: выберите это круглое гнездо, если ваша рабочая среда подвержена вибрации; гнездовые разъемы с квадратным контактом больше подходят для статических потребительских сценариев.
4. Предложение по покрытию:
   • Оловянное покрытие: экономически выгодно для статических потребительских продуктов для внутреннего использования
   • Покрытие вспышкой золота: предпочтительно для тестовых портов, частых подключений/отключений, работы в условиях высокой влажности
5. Электрический предел: не превышайте непрерывный ток 3 А на контакт; для цепей с высокой нагрузкой по мощности обновите до серии разъемов с более высоким током.
6. Монтаж: эта модель предназначена для сквозного монтажа; свяжитесь с нами, если вам нужен вариант для поверхностного монтажа (SMT).
