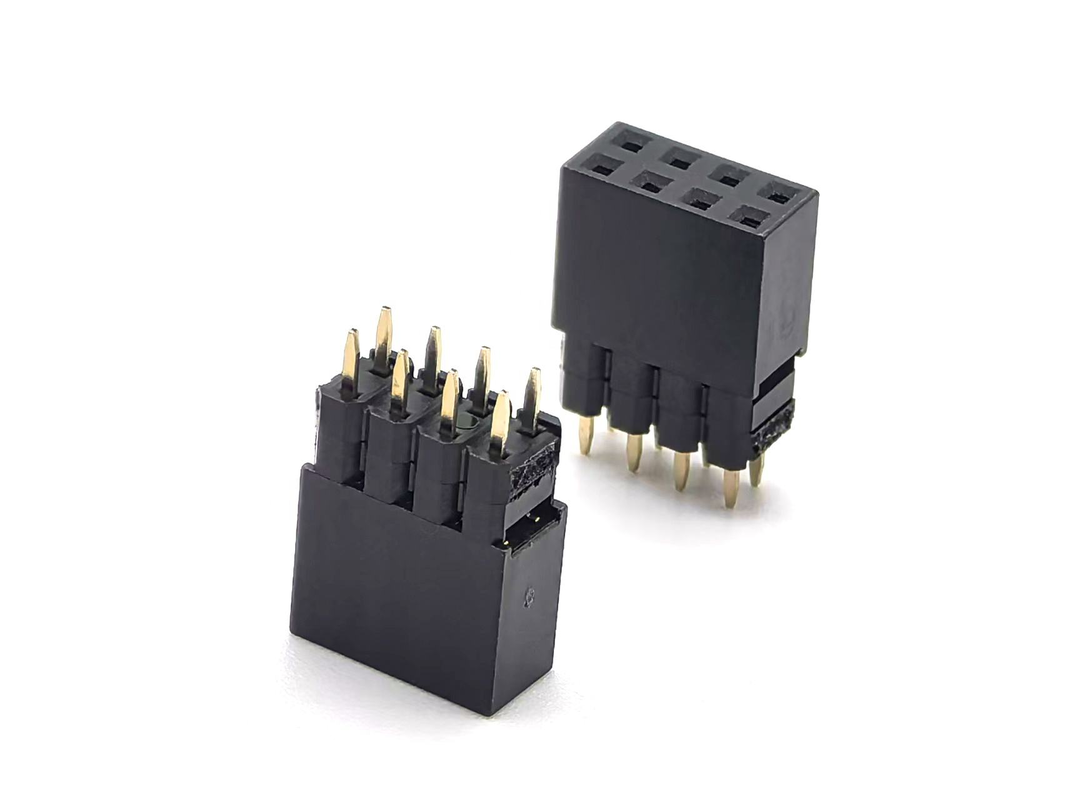

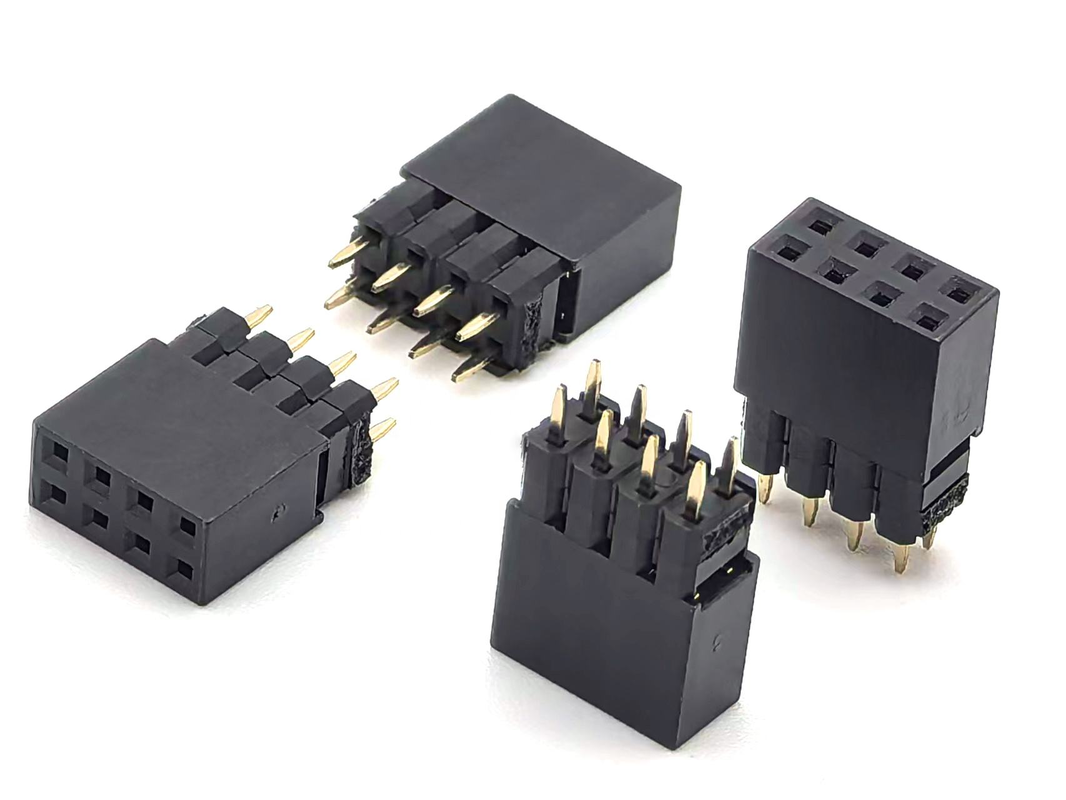

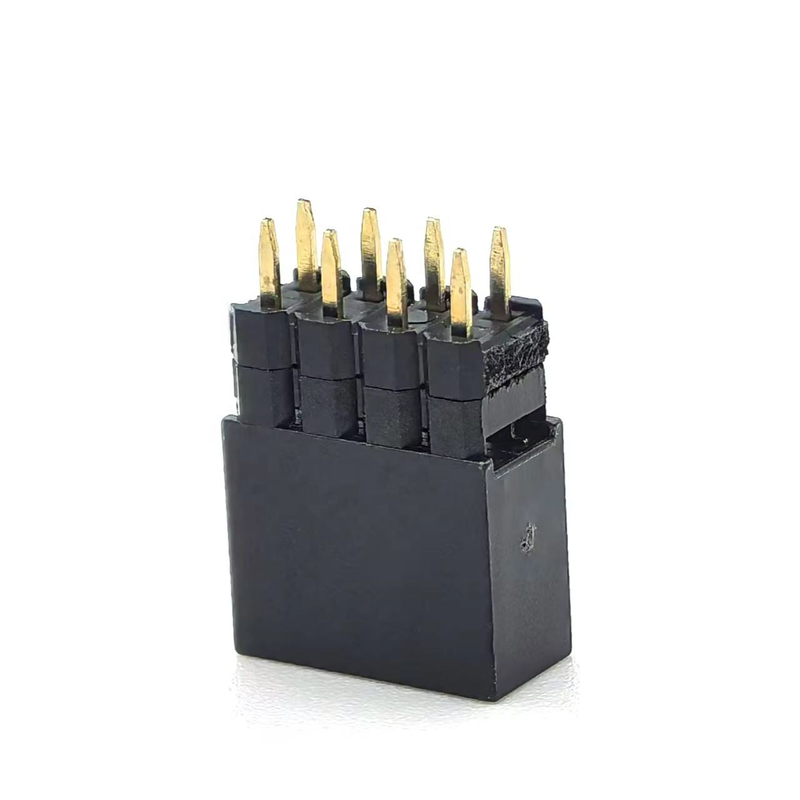

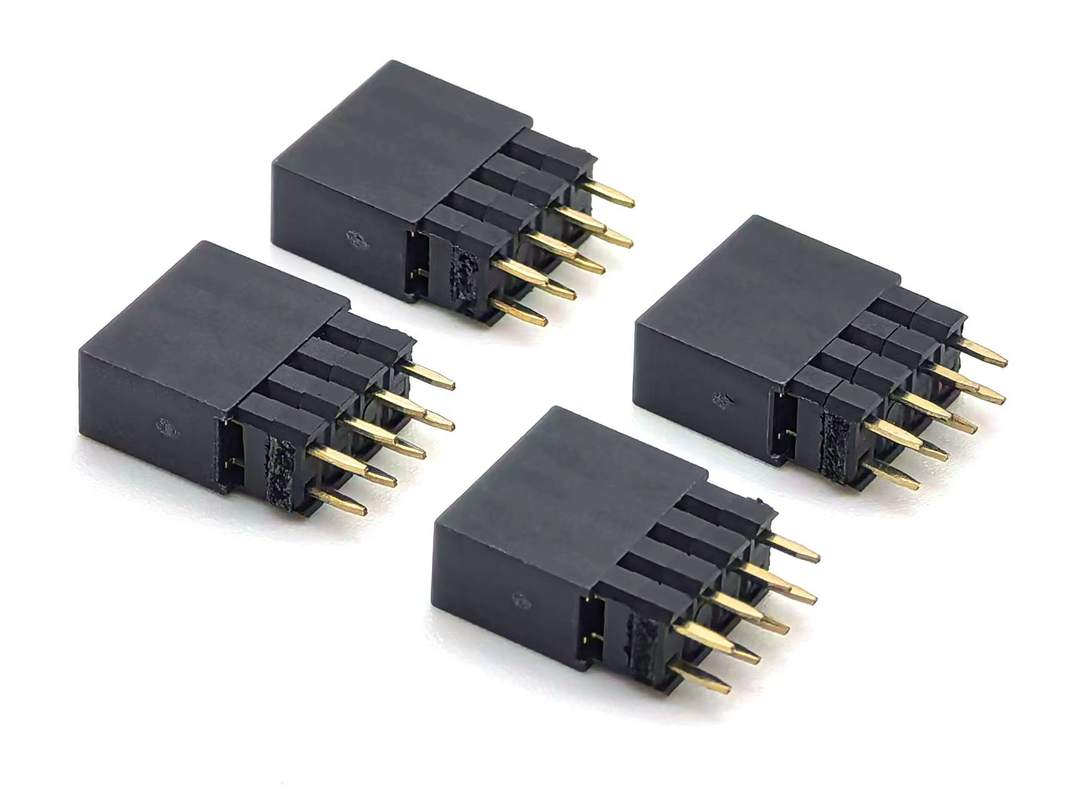

2.54mm Pitch DIN Brass Female Header Connector Dual Row Stack 2mm H2.0 PCB Найлон 600V 3A H12.5mm 2*4P

Выделенное

• Стандартный 2,54 мм ((0,100") DIN-проход, двухрядная слагаемая 2 * 4P планировка, общая высота H12,5 мм, высота слагаемости 2,0 мм
• Медный контактный терминал, нейлон UL94V-0 корпус, номиналом 3A / 600V для сигнала и низкопроизводительного соединения панель-по-панель
• Оптимизированное механическое удержание, стабильная контактная производительность, совместима с основными 2,54 мм мужскими головками штифтов
• Соответствует требованиям RoHS & REACH, поддерживает индивидуальное покрытие, подсчет и последующую модификацию для промышленных и потребительских проектов ПКБ

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Характеристики продукта

1. Конструкция мезонина "стак-на-стак", общая высота H12,5 мм, 2,0 мм свободного места для многослойной схемы свертывания ПКБ
2. Высокопроводные латунные контактные балки, постоянная сила пружины для минимизации контактного сопротивления в повторяющихся циклах спаривания
3. Огнеупорный корпус из нейлона UL94V-0, отличная устойчивость к тепловым ударам при волновой рефлоковой сварке
4. Строгое DIN 2,54 мм толерантность наклона, идеальная совместимость с отраслевым стандартом 2,54 мм мужского головки булавки
5. Электрическая номинация 3А / 600В, управляет смешанным сигналом и передачей питания малой мощности
6. Установка ПКБ через отверстия; опциональные позиции для определения местоположения, доступные для защиты от неправильного выравнивания во время сборки
7. Соответствующее требованиям RoHS сырье; контактная покрытие на заказ: олово, золотой блеск, выборочная покрытие золотом по запросу

Преимущество продукта

1. Оптимизированные размеры стека: H12.5 мм корпуса + 2,0 мм высоты наложения, решает проблему высоты несоответствия для многослойного наложения дочерних плат, не требуется дополнительного расстояния.
2. Контактная луча из латуни: Высокая устойчивость пружины по сравнению с обычным медным сплавом, меньший риск ослабления соединения при вибрации в промышленных сценариях.
3. Корпус из нейлона: Лучшая тепловая стабильность по сравнению с PBT, меньше деформации во время волновой сварки для производства PCBA большого объема.
4. Степень наклона по стандарту DIN: строгая последовательность размеров, нулевой риск переработки при замене Molex / TE эквивалентных 2,54 мм женских голов.
5. Гибкая настройка: корректировка количества штифтов, установки и локализации без высоких затрат НРЭ; поддержка небольших партий прототипов и заказов на серийное производство.

Применение

• Промышленное управление: периферийные модули ПЛК, панели сбора данных, реле-управляющие устройства
• Встроенное оборудование: панели разработки, щиты расширения MCU, модули сборки шлюзов для датчиков IoT
• Потребительская электроника: панели управления умными домами, панели управления светодиодными лампами, небольшие агрегаты питания
• Инструмент и измеритель: Испытательное оборудование, портативные измерительные устройства, вспомогательные медицинские подкарты ПКБ
• Автомобильная вспомогательная электроника: небезопасное расширяющее устройство сигналов, модули подключения датчиков, установленные в транспортном средстве

Варианты настройки

1. Подтвердить требование высоты набора: эта модель обеспечивает 2,0 мм разрыв набора; свяжитесь с нами, если вам нужна альтернативная высота набора.
2. Электрическая нагрузка: поддерживать ток на козырьке ниже 3 А; использовать соединитель с более высоким током, если линия питания превышает этот номинальный показатель.
3. Выбор покрытия: выберите золотое покрытие для высоко вибрирующей / влажной среды; оловянное покрытие для затратно-чувствительных внутренних потребительских проектов.
4. Отпечаток ПКБ: строго соблюдайте отпечаток 2,54 мм двойного ряда через отверстие; включите пост определения местоположения, если ваша сборка требует противозамещения.
5. Контрагент для скрещивания: сочетание с стандартным 2,54 мм двойным рядом головки мужского булава; избегайте смешивания нестандартных контрагентов с высотой.
6. Тепловой сценарий: при непрерывной работе выше 85 °C рекомендуется использовать позолоченные контакты для предотвращения перерывного сигнала, вызванного окислением.
