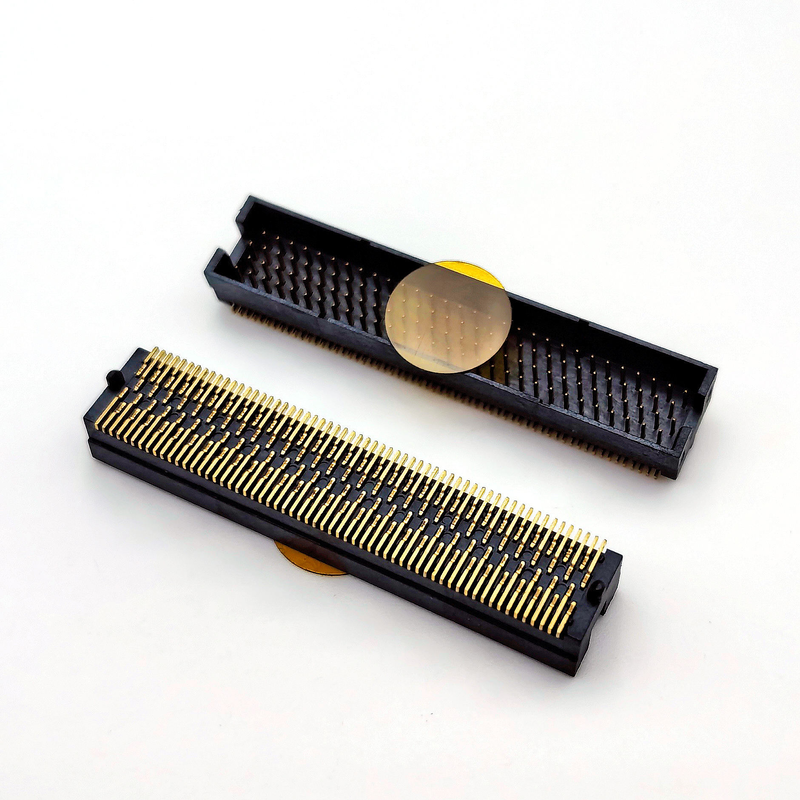

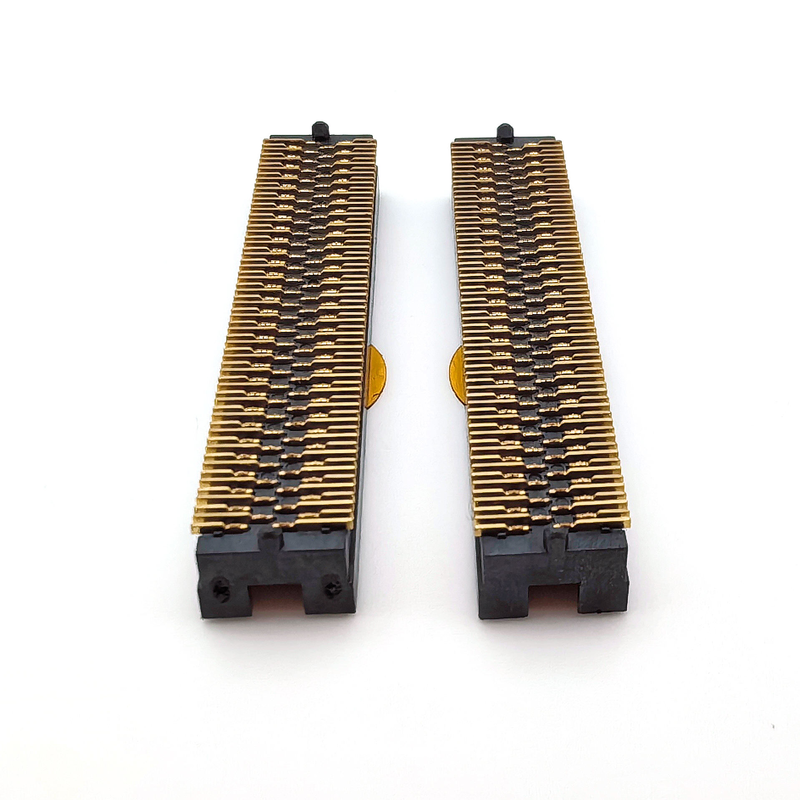

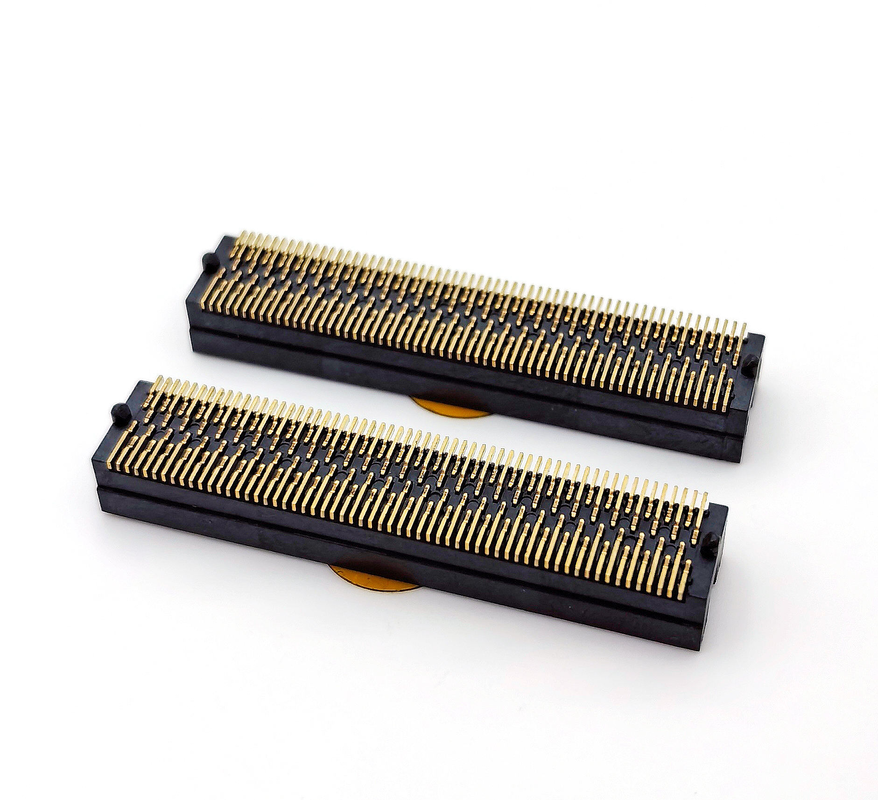

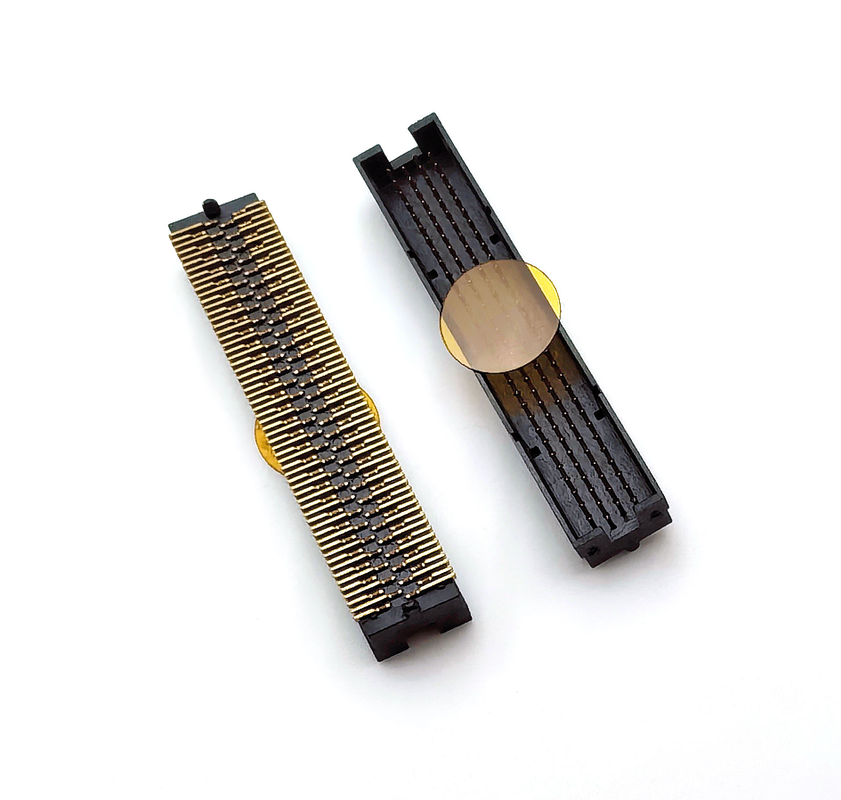

1.27мм Женский соединитель связи 4x25P H5.08 SMT Y-type Full Gold 1u Для ПКБА

Выделенное

• 1.27мм тонкопрямая женская емкость типа Y, 4×25P с высокой плотностью, высота наложения H5.08мм для компактного соединения PCB-to-board
• Полное позолотание 1 мкм над никелевой основой, стабильный 2.4 А поток на штифт и номинальное напряжение 200 В для смешанной передачи сигнала и малой мощности
• Конструкция поверхностного монтажа SMT, черный высокотемпературный изолятор, упаковка с катушкой, прямая установка для высокоскоростных сборочных линий SMT
• Оптимизированная структура контактного луча в форме Y: меньшая сила вставки, стабильное сопротивление при контакте, антивибрационные характеристики для промышленного встроенного оборудования

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Характеристики продукта

1. Контактная конструкция пружины типа Y: умеренная сила введения-вывода, хорошая устойчивость к ударам и вибрациям, поддерживает низкое и стабильное сопротивление при контакте в условиях длительной вибрации
2. 4 ряда × 25 штифтов высокая плотность расположения, 1,27 мм угол, H5.08 мм высота свертывания, сэкономить ценное пространство пластинки PCB
3. 1μm полное покрытие золотом на зоне соприкосновения, антиоксидация, отличная проводимость, уменьшение ослабления сигнала для длительной работы
4. SMT поверхностно-установленный конец, черный высокотемпературный пластиковый корпус, процесс повторного сварки через потоки без деформации
5. Опаковка на ленточной катушке, стандартная ленточная лента, автоматическая установка грузоподъемности, ошибка ручной загрузки резки и стоимость труда
6. Соответствует требованиям RoHS & REACH; количество штифтов, толщину покрытия и механические локомотивы можно настраивать по запросу

Преимущество продукта

1. Контактная дифференциация луча Y: В сравнении с обычными прямыми SMT-контактами, Y-образный контактный пучок обеспечивает многоточечный контакт, улучшает эффективность защиты от ослабления при вибрации,уменьшает риск сбоев в полевых условиях для промышленного оборудования
2. Контактный полный золото 1 мкм: отличается от дешевых альтернатив золотого флэша; равномерный золотой слой предотвращает контактную коррозию, поддерживает целостность сигнала для долговечного аппаратного обеспечения связи
3. Устройство высокой плотности 4×25P: Концентрирует многоканальные сигнальные связи в ограниченном объеме PCB, помогает инженерам уменьшить размер всей машины
4. Роллевые катушки, готовые к серийному производству: без ручной сортировки труб, подходит для большого объема производства SMT, снижает стоимость сборки и улучшает производительность
5. Строгий контроль консистенции: Стабильная толерантность размеров, хорошая сопланарность для SMT-козырей, снижение уровня плохой сварки в серийном производстве

Применение

• Коммуникационное оборудование: промышленные коммуникационные модули, блоки доступа к сети, коммутационные панели сигналов
• Промышленное управление: периферийные платы ПЛК, модули агрегации датчиков, контроллер автоматизации завода
• Встроенная система: промышленная материнская плата, аппаратное обеспечение для краевых вычислений
• Интернет вещей и интеллектуальное оборудование: оборудование для сбора сигналов высокой плотности
• Медицинская электроника (не имплантируемая): испытательный и измерительный прибор, внутреннее соединение панели к панели

Варианты настройки

1. Подтвердить высоту наложения: H5.08 мм определяет разрыв между досками; перед выбором проверьте механический просвет между двумя ПКБ.
2. Электрическая проверка: одноприкосновение максимум 2,4 А / 200 В; не превышать номинальную для цепей смешанного сигнала.
3. Парная часть: должна сочетаться с 1,27мм наклоном, соответствующим мужской голове; несоответствующий наклон вызовет повреждение булавки и плохой контакт.
4. Режим сборки: выберите эту версию с катушками, если вы используете полностью автоматические линии SMT; мы можем поставлять упаковку труб для небольших партий прототипов.
5. Примечание к покрытию: 1 мкм золото подходит для промышленных / коммуникационных сценариев с длительным сроком службы; для недорогих проектов потребительского класса обратитесь к нам за номерами альтернативных частей золотого флэша.
6. Механическая среда: если ваше устройство сталкивается с сильными вибрациями, подтвердите, что PCB добавляет локационные босы для укрепления фиксации соединителя.
