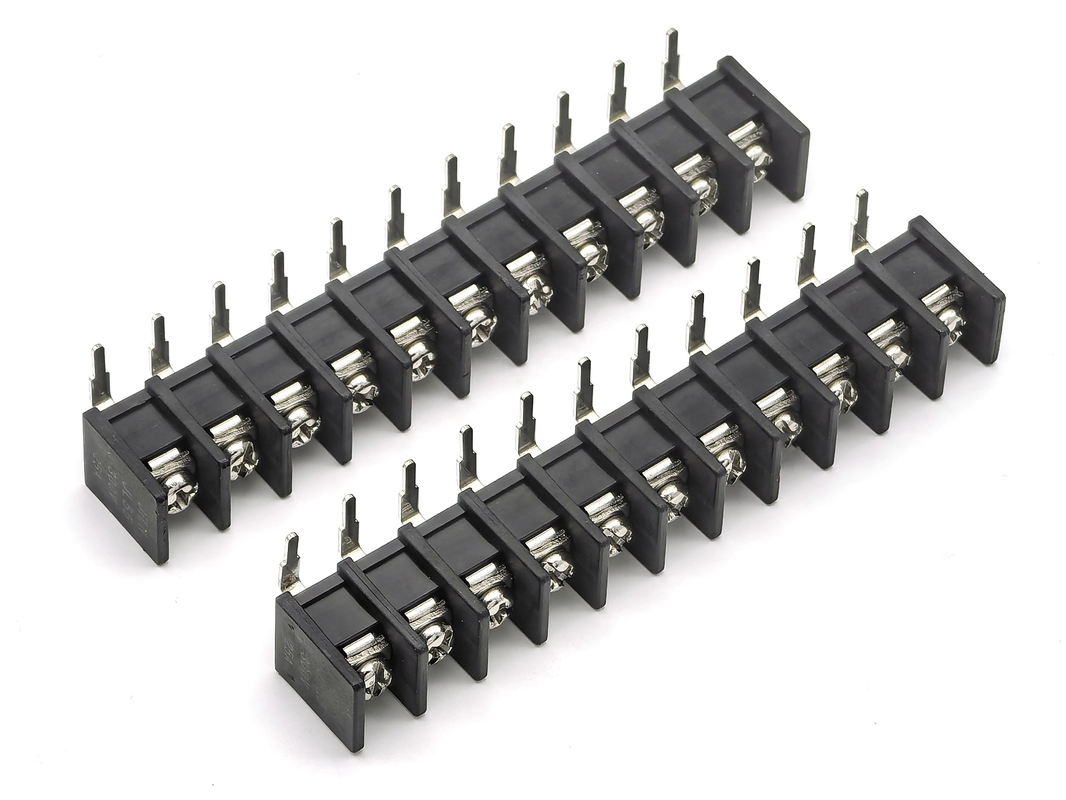

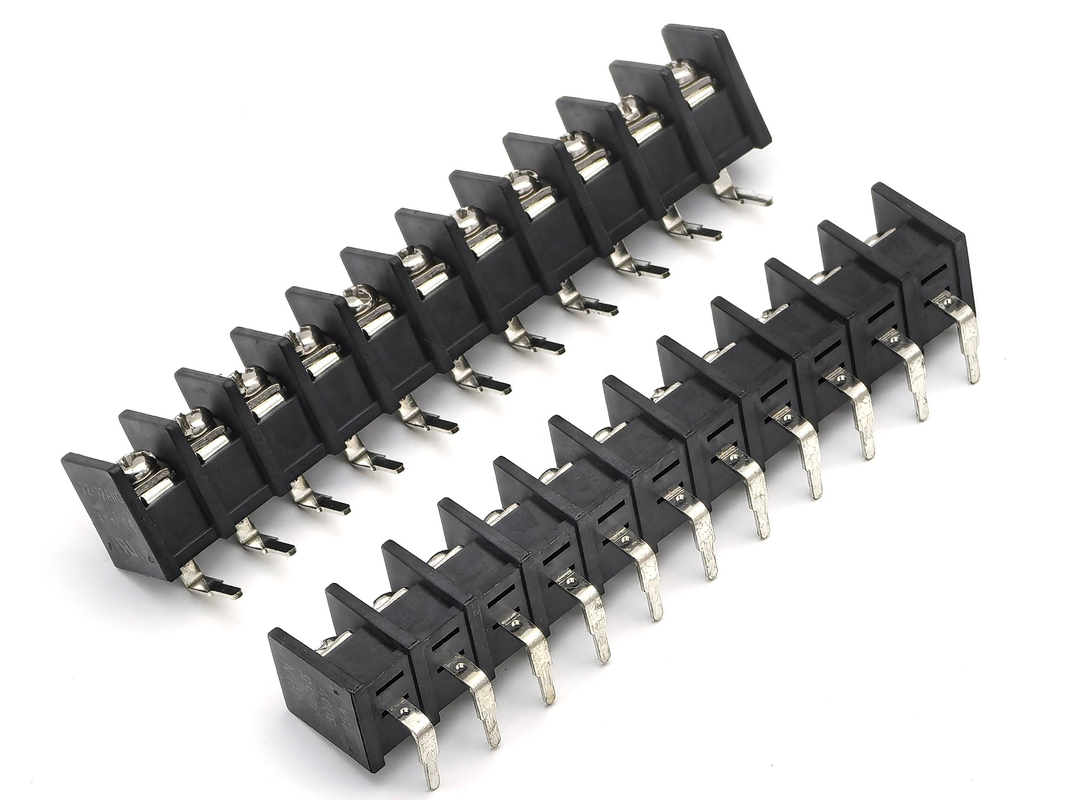

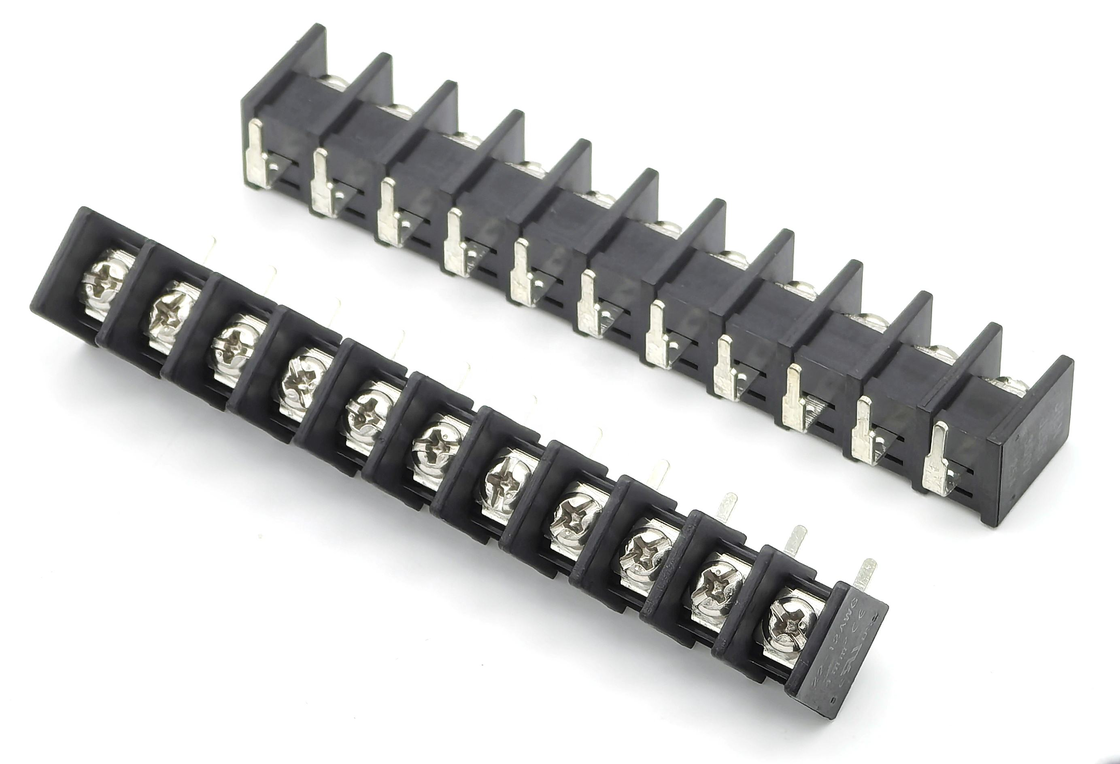

9.5мм Запрет на проникновение Терминальные блоки 90-градусный DIP Черный 11P PA66 Материал 300В 25А

9.5мм Запрет на проникновение Терминальные блоки 90-градусный DIP Черный 11P PA66 Материал 300В 25А

Выделенное

• 9.5 мм наклона, 11 позиции 90 градусов DIP через отверстие барьерный конечный блок, черный PA66 UL94V-0 корпус
• 300V / 25A непрерывный рейтинг, защищенный винтовой клеммой провод для высокопроизводительной проводки ПКБ
• Физическая барьерная изоляция между полюсами для предотвращения риска арки и короткого замыкания
• Контакты из латуни, стабилизированная проводимость, антиоксидация для длительного срока службы
• Стандартный отпечаток DIP, соответствует массовой SMT / проходной сборке; соответствует требованиям RoHS & REACH

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Характеристика продукта

1. Структура изоляции барьера: физическая перегородка между соседними полюсами, минимизирует риск короткого замыкания и дуги при работе с высокой мощностью
2. 90 градусов прямоугольный DIP штифты: вертикально в PCB, горизонтальный доступ провода, сэкономить пространство на поверхности доски
3. PA66 UL94V-0 огнеупорный корпус, исключительная термо- и механическая устойчивость к ударам
4. Контактная латунь с оцинкованным покрытием и стальной винт с никелевым покрытием: низкое сопротивление при контакте, антикоррозия, стабильная сила зажима в условиях вибрации
5. Окончание винтового сцепления: принимает протянутые/твердые провода, легкую сборку и техническое обслуживание
6. Фиксированная конфигурация с 11 булавками для интеграции сигналов питания с несколькими петлями; доступно настраиваемое количество полов
7. Соответствующее требованиям RoHS сырье, отвечающее мировым требованиям промышленной экологии

Преимущество продукта

1. Улучшение безопасности: встроенная барьерная стена предотвращает скольжение и дугу, гораздо безопаснее, чем обычные небарьерные терминальные блоки для многоканальных высокоточных цепей
2. Оптимизация длинного корпуса с 11 булавками: конструкция в один кусок с 11 позициями, отсутствие сцепления нескольких коротких блоков; уменьшение уровня PCB и погрешности сборки
3. Вибрационно-устойчивые зажимы: M3 винтовая застежка поддерживает стабильное давление провода, подходит для оборудования с непрерывным ударом и вибрацией
4. Экономически эффективное решение высокой мощности: 25Продолжающаяся текущая производительность без избыточных затрат, балансовая производительность и бюджет BOM
5. Удобный для сборки: стандартное расположение 90-градусного DIP-козыря, совместимое с традиционными производственными линиями волновой сварки; не требуется специальных светильников
6. Стабильность поставок: собственное производство, поддержка объемов заказов, подтверждение оформления на заказ

Применение

• Промышленные платы ПКБ для управления
• Переменное питание и светодиодные силовые установки
• Оборудование автоматизации и модули управления реле
• Инструменты и измерительное оборудование
• Новая энергетическая вспомогательная панель управления
• Бытовые электроприборы большой мощности
• Внутренняя многоцепочка распределения энергии шкафа

Варианты настройки

1. Подтвердить отпечаток ПКБ: убедитесь, что расположение 90-градусной кнопки DIP соответствует вашему ПКБ перед серийным производством.
2. Снижение тока: при температуре окружающей среды более 85 °C, снижение рабочего тока ниже 20 А.
3. Выбор провода: используйте провода толщиной 12-14AWG для работы с полной нагрузкой около 25A; не превышайте максимальное поперечное сечение провода.
4. Контроль крутящего момента: затягивайте винт при 0,5 Н·м; сверхкрутящий момент трещины корпуса PA66, сверхкрутящий момент вызывает слабое соединение и теплопроизводство.
5. Если 11 пин не соответствует вашему проекту: мы поддерживаем 2P-24P альтернативные варианты полюсов этой серии.
6. При высоких вибрациях: проверьте герметичность винта после длительного действия в качестве обычного технического обслуживания.

Процесс по индивидуальному шагу

1. Сбор требований → 2. Техническая оценка и котировка → 3. 3D чертеж Обзор и подтверждение → 4. Форма / инструментарий и прототип → 5. Пробный тест (контакт R, удержание, повторный поток) и одобрение → 6.Массовое производство → 7- Окончательный контроль качества и отгрузка.

Наше обслуживание

Доступность образцов и политика

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, до тех пор, пока они готовы платить за груз, или мы можем заплатить за груз для некоторых старых клиентов с нашей стороны, а также,или клиент может заплатить за груз заранее, и мы можем отправить образцы с нашим курьером также.

Гарантии/Гарантии/Условия

Мы предоставляем гарантию качества продукции.
15-дневная быстрая доставка гарантирована.
Условия оплаты включают T / T, но это подлежит переговорам, такие как L / C, PayPal, Western Union и многое другое.

Послепродажное обслуживание

Мы предлагаем отличный сервис через нашу сеть офисов и главный офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга или по телефону или по электронной почте, или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем самые конкурентоспособные цены и гибкое расписание.

Частые вопросы

Вопрос: каков ваш MOQ?

О: Наш MOQ обычно составляет 1000 штук, но мы принимаем небольшое количество заказов для тестирования.

Вопрос: Могу ли я посетить вашу фабрику?

О: Добро пожаловать на нашу фабрику, и мы покажем вам наш профессиональный производственный процесс, и надеемся, что мы можем иметь долгосрочное сотрудничество с вами.

Вопрос: Сколько времени для образцов и доставки?

Ответ: 7 дней для образцов и 15-20 дней для массового производства. Это зависит от количества.

Вопрос: Как я проверяю свой товар?

О: Вы можете проверить, посетив фабрику, или попросить третью сторону проверить, или с помощью проверки картин.

В: Сколько стоит доставка в мою страну?

Ответ: Груз будет предоставлен грузовой компанией на основе Вашего валового веса и CBM.

Вопрос: Как я узнаю, отправляете ли вы мой заказ?

Ответ: номер отслеживания ((DHL, UPS, FedEx, TNT, EMS и т. д.), авиатранспортный вексель или B / L по морю будут отправлены вам, как только ваши товары будут отправлены. Мы также отслеживаем доставку и информируем вас.Помощь после обслуживания предоставляетсяМы поддерживаем то, что вы продаете.

Q: Могу ли я сделать персонализированные / настраиваемые продукты?

 О: Конечно, просто отправьте нам свой рисунок или образец.
