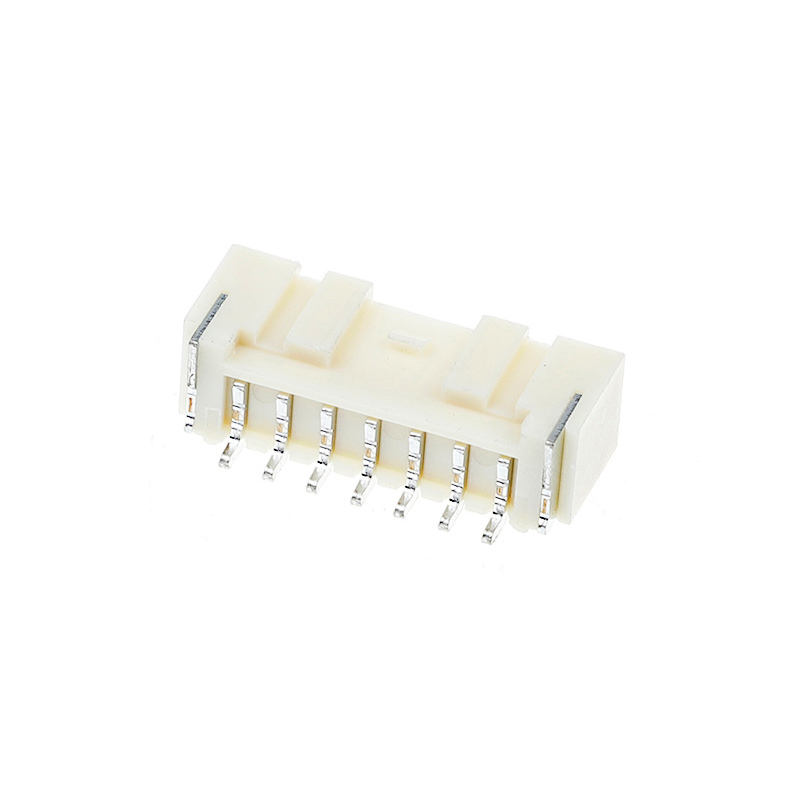

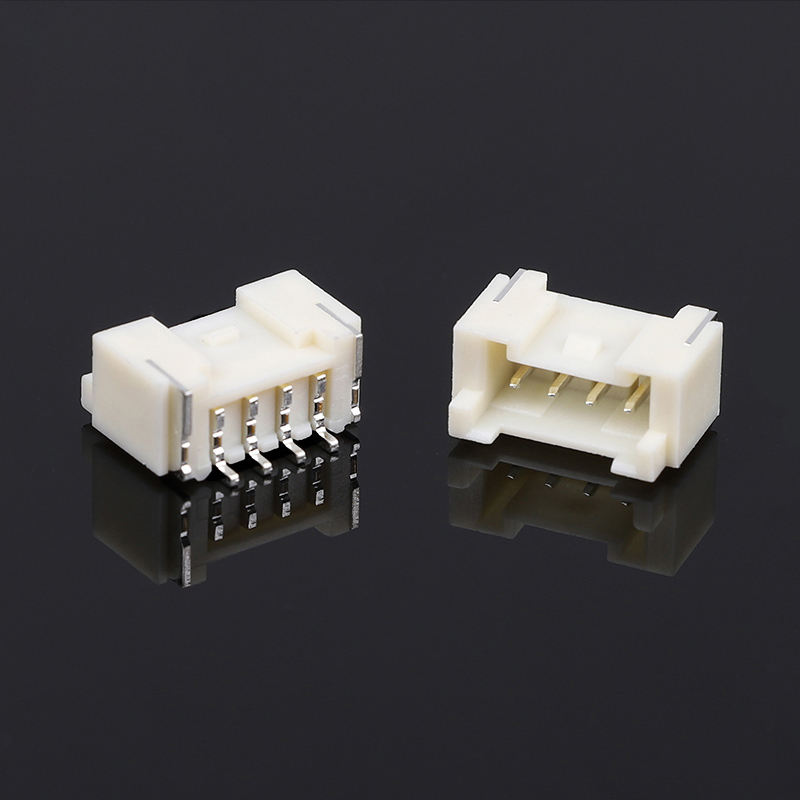

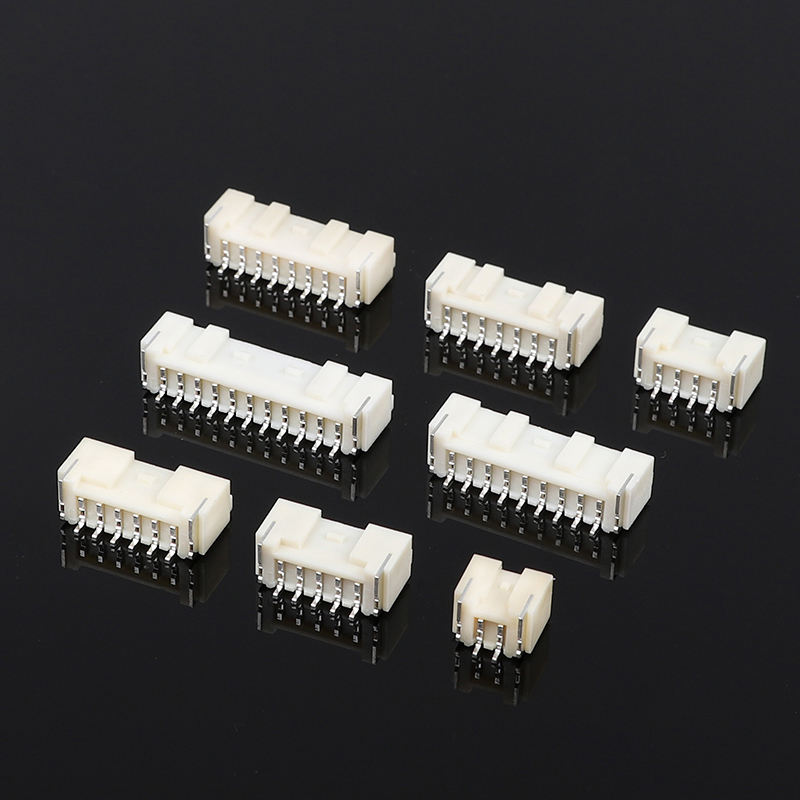

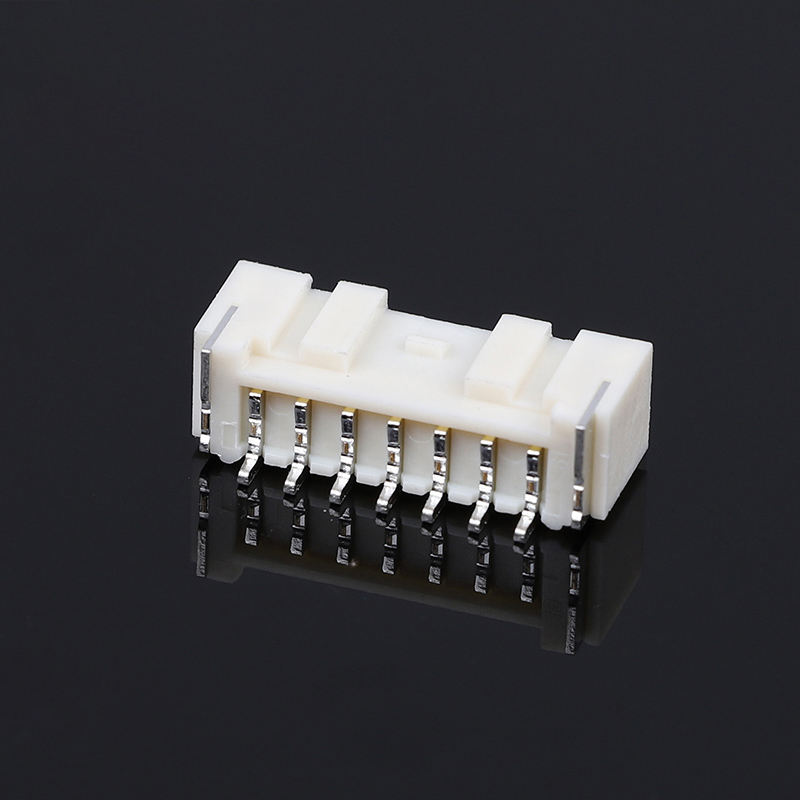

Лента PA/PAE 2.0MM Pitch Horizontal SMT2P-16P LED Lighting Board Конечный соединитель
Основные моменты продукции
20,0 мм наклона горизонтальный SMT головоломка пластинки, упакована лентой и катушкой, 2-16 позиций, оптимизирован для сборки светодиодного освещения PCB. высокотемпературный корпус, стабильная контактная производительность,полностью совместима с высокоскоростной автоматической монтажной системой SMT, снижает уровень производственных дефектов для модулей освещения.
Технические спецификации продукции
Общие механические параметры
| Положение |
Спецификация |
| Стрелка |
20,0 мм |
| Диапазон позиций |
2 ‐ 16 P |
| Тип установки |
Горизонтальная / прямоугольная поверхность SMT |
| Опаковка |
Рельефная лента и катушка для автоматической сборки SMT |
| Циклы спаривания |
Минимально 300 циклов |
| Предложение толщины ПКБ |
1.6 мм |
| Вариант покрытия |
Покрытые оловом (стандартный); покрытые золотом (необязательно) |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Высокотемпературный PA9T / PA10T, UL94‐V0 |
| Контактный материал |
Фосфор бронза |
| Номинальный ток |
3 А за пин |
| Номинальное напряжение |
250 V переменный ток |
| Противодействие при первоначальном контакте |
≤ 15 мΩ |
| Сопротивление контакта после испытания на окружающую среду |
≤ 25 мΩ |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Выдерживает напряжение |
800 В переменного тока, 1 минута, без сбоев |
| Операционная температура |
-25 °C ~ +85 °C |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| SMT Пиковая температура обратного потока |
Максимальная температура 260 °C, время пребывания ≤ 10 с |
| Состояние хранения |
Температура −10 °C ~ +40 °C, влажность 40−70 %RH, запечатанная катушка |
| Устойчивость окружающей среды |
Устойчив к обычному напряжению теплового цикла модуля освещения в помещениях; НЕ для прямого воздействия на открытом воздухе, водонепроницаемый без дополнительного корпуса |
| Предложение SMT |
Избегайте чрезмерного объема пасты сварки, чтобы предотвратить оловянный мост между соседними булавками |
Характеристики продукта
- 20,0 мм стандартного наклона, положения: 2-16 цепей, однорядная горизонтальная прямоугольная SMT установка
- Оборудование с рельефной лентой и катушками, непосредственно применимое к высокоскоростному оборудованию SMT для подбора и размещения
- UL94‐V0 высокотемпературный изолятор, допускающий SMT профиль обратной сварки
- Контакт фосфор-бронза с опциями олова/золотого покрытия, низкая стабильная контактная стойкость
- Встроенный ключ поляризации, предотвращает ошибки сборки обратного спаривания
- Оптимизированный отпечаток для расположения светодиодных печатных плат, уменьшает риск сварного моста во время серийного производства
- Многочисленные опции подсчета пин, поддерживает передачу сигнала и низкой мощности для осветительных модулей
Преимущества продукта
- Пригодный для массового производства: СМТ-снабжение лентой исключает ручное размещение, улучшает пропускную способность для производителей освещения, уменьшает дефекты, связанные с сборкой.
- Оптимизация на основе освещения: Горизонтальная установка с низким профилем сохраняет вертикальное пространство внутри тонких светодиодных светильников.
- Баланс затрат и эффективности: Тинированный вариант отвечает большинству требований к светодиодному освещению; золотой вариант доступен для проектов с высокой вибрацией или длительным сроком службы.
- Проектирование против неправильного спаривания: Ключ поляризации предотвращает неправильное включение на производственной линии.
- Стабильная электрическая производительность: Контролируемая контактная импеданция уменьшает риски прерывистых соединений при сбоях светодиодных модулей.
- Гибкий выбор числа пин-кодов: 2‐16P охватывает индикаторы малого размера на многоканальные панели управления.
Применение
- Светодиодные осветительные приборы: панельные светильники, модули полосового освещения, нижние осветительные приборы, осветительные приборы, панели управления умными светильниками
- Потребительская электроника: мелкие бытовые приборы, модули дисплеев
- Промышленное управление: сенсорные печатные платы, компактные блоки управления
- "Умный дом": контроллеры освещения IoT, внутреннее соединение смарт-устройств с внутренней проводкой
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
