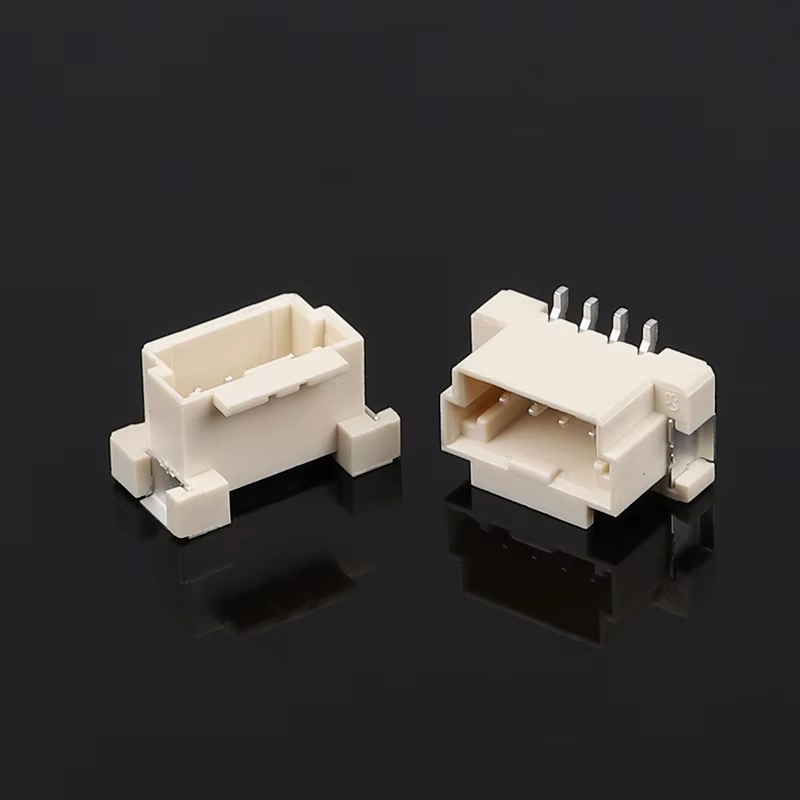

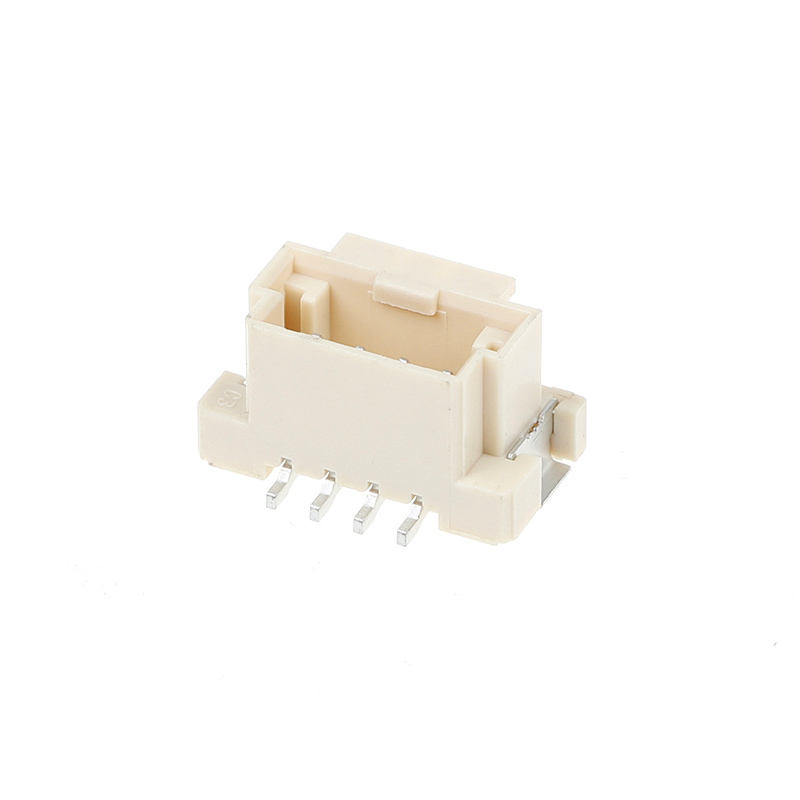

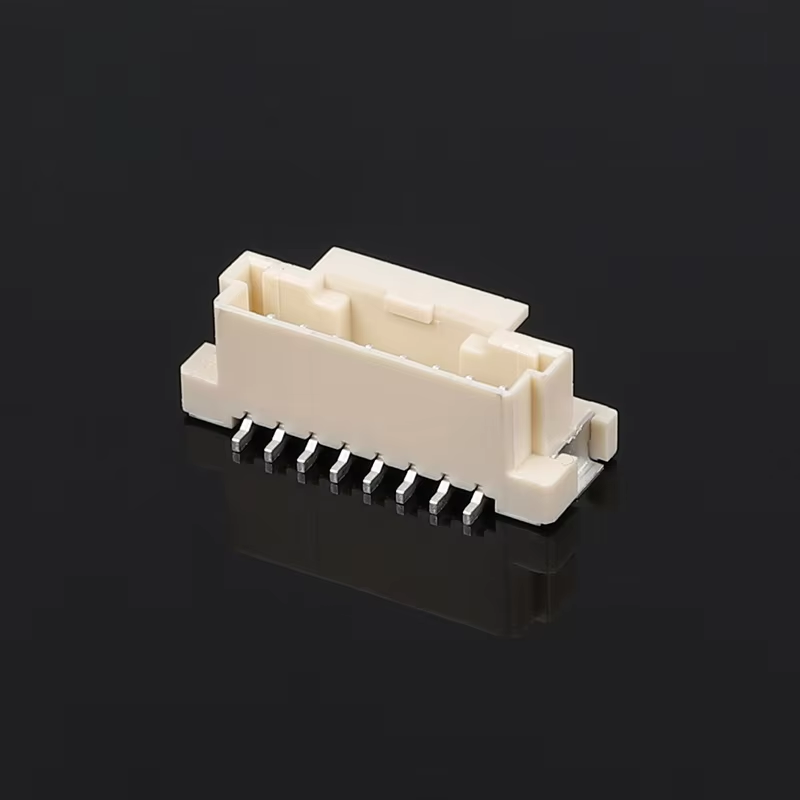

MX2.0mm Вертикальный колонтитульный колонтитульный колонтитульный колонтитульный колонтик
Основные моменты продукции
- 2Вертикальная женская емкость из проволоки на доску с углублением 0,0 мм с встроенной запорной застежкойдля противоотключения при вибрации
- Однорядный дизайн, количество пин: 2P-20P конфигурируемый, поддерживает как сигнал, так и низкомощную передачу постоянного тока
- UL94V-0 высокотемпературный корпус, совместимый с сваркой через отверстия; соответствует требованиям RoHS & REACH
- Звуковое устройство зажимания, легкое ручное спаривание/раздвоение, предотвращает несовпадение с помощью клавиши поляризации
- Экономически эффективная альтернатива для основных 2,0 мм серий проволоки на панели, поддерживает настройку OEM / ODM
Технические спецификации продукции
Общие механические параметры
| Положение |
Спецификация |
| Стрелка |
20,0 мм |
| Тип соединителя |
Женщина вертикальная головка из провода в доску (через отверстие) |
| Способ блокировки |
Застежка с положительным замыканием |
| Количество позиций |
2 ~ 20P, один ряд |
| Циклы спаривания |
Min. 300 циклов |
| Сила удержания |
≥ 40N (полное соединение) |
| Сила размножения |
8-25N |
| Тип монтажа ПКБ |
Проходный DIP |
| Рекомендация толщины ПКБ |
1.2-1.6 мм |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Найлон66 / PA9T, UL94V-0 |
| Контактный терминал |
Фосфор бронза |
| Контактное покрытие |
Стандарт: олово над никелем; необязательно: золотой флеш |
| Номинальный ток |
2А на контакт |
| Номинальное напряжение |
250В переменный ток |
| Макс. Выдерживать напряжение |
800 В / 1 мин. |
| Сопротивление на контакт |
≤ 30 мΩ Максимально |
| Сопротивление изоляции |
≥ 1000 MΩ Min |
| Подходящий габарит проволоки |
22‐30 AWG резьбовая проволока |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-25°C ~ +85°C |
| Температура хранения |
-40°C ~ +105°C |
| Процесс сварки |
Сварка волнами через отверстия |
| Температура и длительность сварки |
260 °C максимум, ≤5 секунд |
| Соответствие |
RoHS 2.0, соответствует требованиям REACH SVHC |
Характеристики продукта
- Интегрированная запорная застежка: слышимая обратная связь при полном сцеплении, избегает случайного отсоединения в вибрирующей среде
- Ключевая особенность поляризации: предотвращает обратное несоответствие во время ручного или сборочного вставки
- Контактные терминалы фосфорно-бронзовые с оцинкованной лентой: стабильная контактная производительность, низкое сопротивление контакту, хорошая сварка
- UL94V-0 огнеупорный изоляторный материал, широкий диапазон температур работы для закрытой электроники в помещении
- Вертикальная установка экономит горизонтальное пространство на ПКБ; стандартное расположение штифтов через отверстия для простого дизайна расположения ПКБ

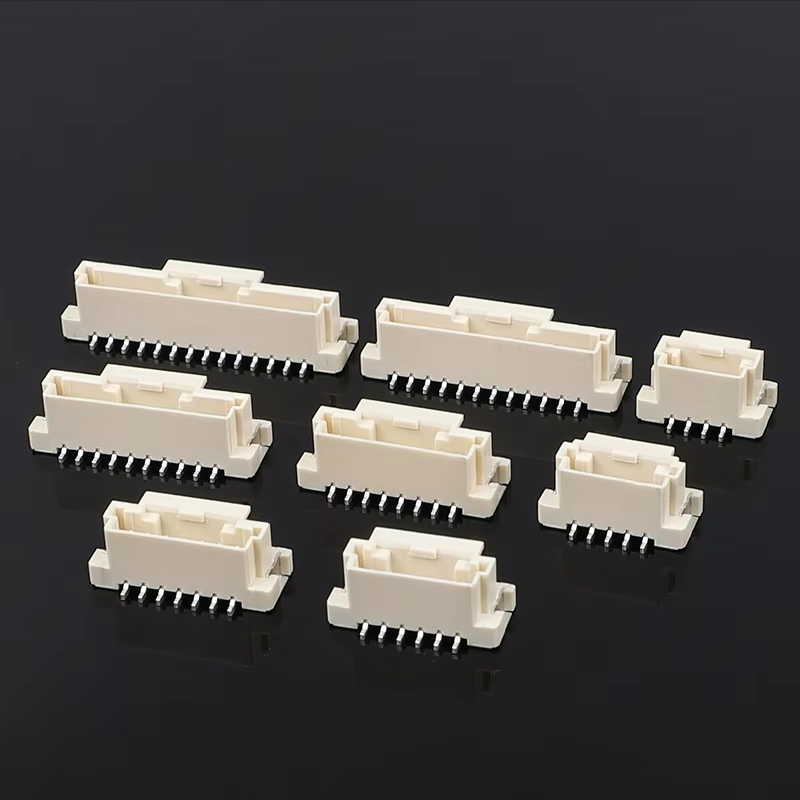

- Широкое покрытие числа штифтов 2P-20P, поддерживает индивидуальную длину штифтов, варианты покрытия и специальный цвет корпуса
- Соответствует требованиям RoHS-REACH, подходит для экспортных требований на мировом рынке
Преимущества продукта
- Надежность противовибрации: Встроенная застежка решает риски развязки для подвижного / ударного оборудования по сравнению с соединителями только с трением
- Удобный для сборки: Ясное подтверждение звуковым щелчком мыши, меньше человеческих ошибок при ручной сборке, более низкий показатель сбоев после продажи
- Гибкость проектирования: Полный портфель 2‐20P, поддерживает индивидуальное покрытие, модификацию цвета и булавки для специальных требований проекта
- Стабильность поставок: Стандартный отпечаток, совместимый с основными решениями для 2,0 мм провода в панель, короткое время выполнения для массового объема
- Баланс затрат и эффективности: Избегайте чрезмерного ценообразования; удовлетворяет большинству потребительских и промышленных потребностей в внутренних низковольтных соединениях
- Готовы к экспорту: полный соответствие требованиям рынка ЕС и Северной Америки, доступные по запросу отчеты о испытаниях
Применение
- Умные бытовые приборы: небольшие бытовые приборы, умные замки, увлажнители, кулинарные приборы, внутренняя проводка
- Интернет вещей и потребительская электроника: датчики, контроллеры, дисплейные модули, портативные устройства, работающие на батареях
- Промышленное управление и приборостроение: небольшие модули ПЛК, испытательные приборы, внутренние сигнальные соединения панели
- Медицинские изделия (кроме имплантатов): косметические изделия, оборудование для мониторинга, внутреннее низковольтное сигнальное проводки
- Робототехника и автоматизация: проводка приводов маленьких роботов, подключения сигналов вентиляторов и двигателей
- Освещение и вспомогательные модули новой энергетики: светодиодный драйвер, вспомогательная сигнальная связка для управления небольшими батареями
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
