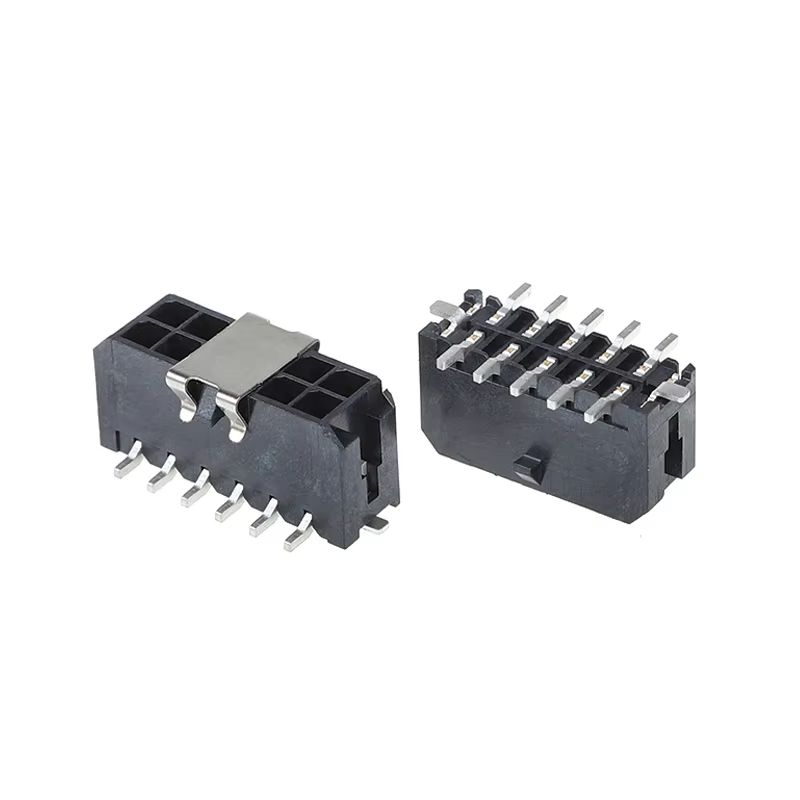

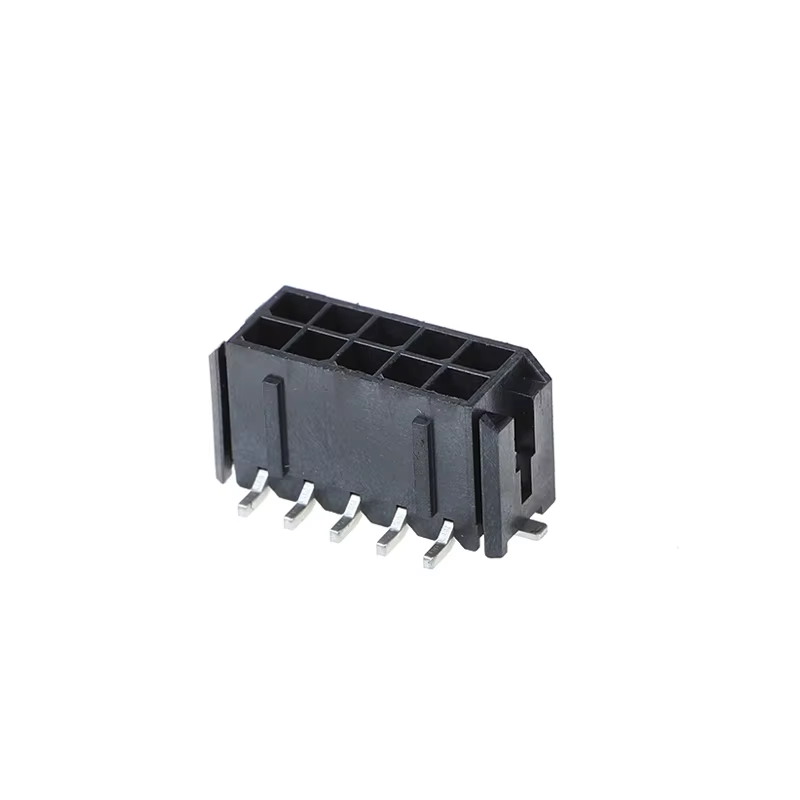

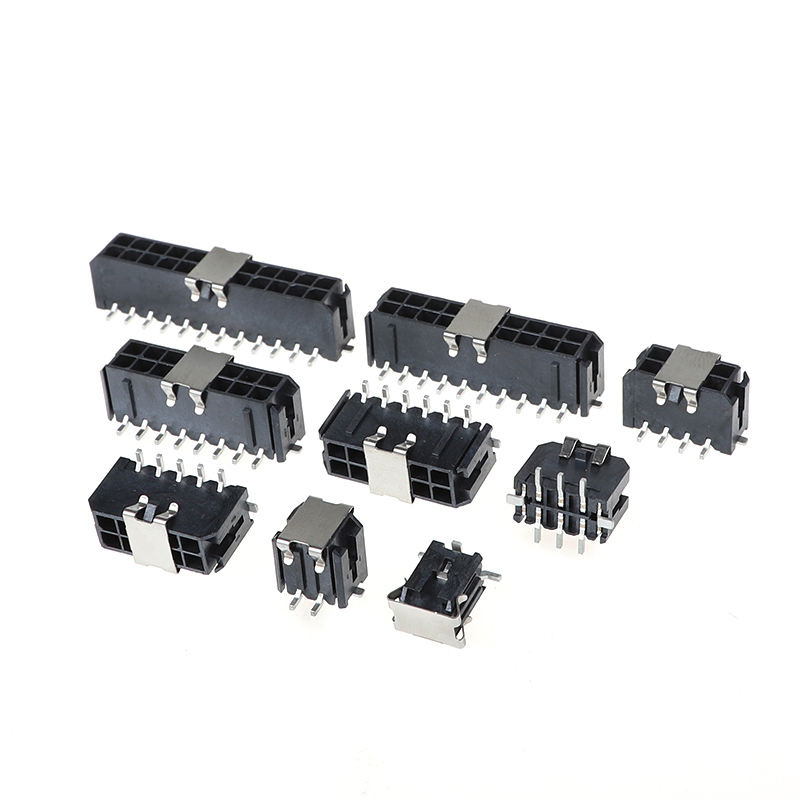

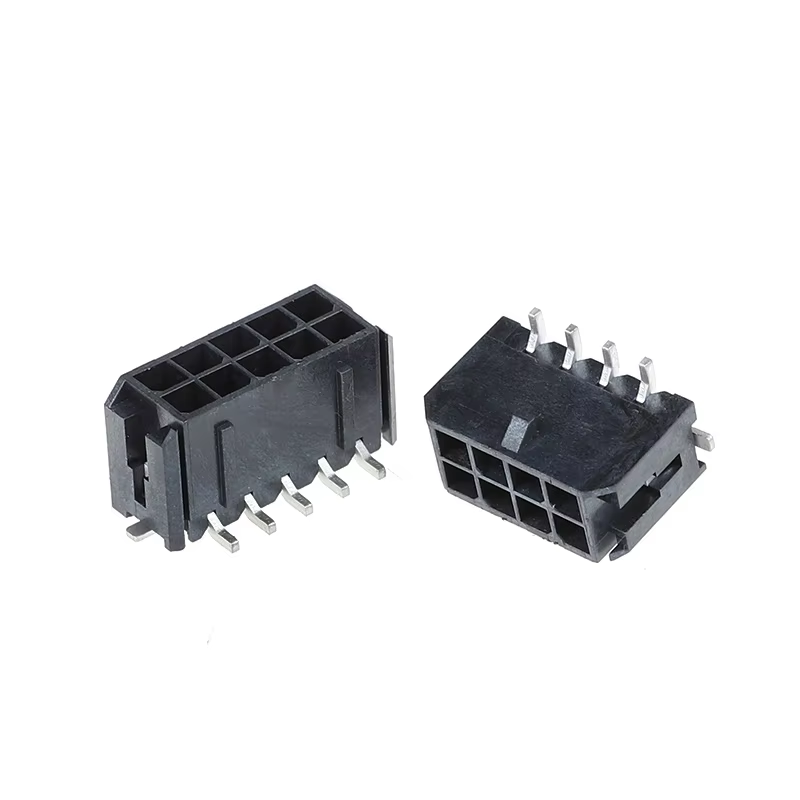

5557 Вертикальный 3,0 мм питч соединитель двойной ряд 4P-24P Заменяет Molex соединитель 43045 связка проволока
Основные моменты продукции
- Прямая замена для Molex 43045 Micro‐Fit 3.0 серии
- Вертикальный двойной ряд, 3,0 мм наклона, полный диапазон: 4P-24P позиции
- Раствор для питания и низкоскоростного сигнала, 5A на контакт
- Поляризованный блокировочный корпус, противопожарный, высокотемпературный UL94-V0 корпус.
- Поддерживает индивидуальную сборку ремня, ленточную катушку / оптовую упаковку, OEM & ODM доступны
Технические спецификации
Общие механические параметры
| Положение |
Спецификация |
| Тип соединителя |
Провод на доску, вертикальный проходный заголовок |
| Стрелка |
30,00 мм (0,118 дюйма) |
| Устройство |
Двойной ряд |
| Диапазон позиций |
4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P |
| Циклы спаривания |
Min 30 циклов |
| Стил монтажа |
Вертикальная проходка для ПКБ |
| Поляризация |
Да, противодействие неправильному вставлению |
| Механизм блокирования |
Положительный замок корпуса |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Нилон 66 / LCP, UL94-V0 огнестойкий |
| Терминальный материал |
Фосфор бронза |
| Стандартное покрытие |
Олова над никелем; золотая покрытие на контактной зоне необязательно |
| Номинальный ток |
5 A на контакт (проводок AWG 20-24) |
| Номинальное напряжение |
250 В переменный ток / постоянный |
| Максимальное напряжение |
1500 Вт переменного тока / 1 мин, без сбоев |
| Сопротивление на контакт |
≤ 20 мΩ максимум |
| Сопротивление изоляции |
≥ 1000 MΩ @500V постоянного тока |
| Применимый провод |
AWG 28 ~ AWG 20 протянутая медная проволока |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-40 °C ~ +105 °C |
| Процесс сварки |
Бессвинцовая сварка через отверстия; пиковая температура ≤ 260 °C, максимальное воздействие 30 секунд, максимум 3 цикла |
| Состояние хранения |
Температура: -10 ~ 40°C, влажность 40 ~ 70% RH; избегайте коррозионных газов |
| Соответствие |
Соответствует требованиям RoHS‐2.0 |
Характеристики продукта
- Вертикальная двойная заголовка ряда, 3,0 мм среднее расстояние, позиции 4P-24P полный охват
- Поляризованное корпус + положительный замок замок: предотвращает обратное спаривание, анти-вибрации анти-отключения в условиях удара среды
- Высокотемпературный изоляционный материал UL94‐V0, подходящий для процесса обратной сварки без свинца
- Контактный терминал из фосфорно-бронзового металла; стандартная оловянная облицовка, золотая облицовка необязательна для требований суровой среды
- Совместимость с шириной проволоки: AWG 28‐20
- Механическая взаимозаменяемость с серией Molex 43045, без необходимости модификации PCB
- Некоторые варианты упаковки: массовый пакет, поднос, лента и катушка для производства SMT / автоматического вставки
Преимущества продукта
- Снижение риска в цепочке поставок: Замена Molex 43045, устраняет длительные сроки поставки и риск дефицита компонентов, без необходимости перепроектирования PCB.
- Оптимизированная стоимость BOM: эквивалентная механическая/электрическая производительность по сравнению с оригинальной маркой, конкурентоспособная цена на единицу для массового производства.
- Устойчивая антивибрационная производительность: конструкция с положительным замыкателем, стабильное соединение для оборудования, подверженного вибрациям.
- Гибкая настройка: позолоченные терминалы, настройка подсчета штифтов, готовый сборка проволочных ремней, несколько режимов упаковки для вашей производственной линии.
- Строгое QC входящих и выходящих: 100-процентное измерение и испытание электрической пробки; проверка цикла температуры с применением соляного спрея для квалификации проекта.
- Быстрая техническая поддержка: таблица данных, 2D-рисунок, поддержка образцов для проверки прототипов заказчиков.
Применение
- Промышленная автоматизация: ПЛК, сервоприводы, сенсорные решетки, модули промышленного питания
- Потребительская электроника: энергоблоки, бытовые приборы, регулировщики вентиляторов и двигателей
- Системы светодиодного освещения: панель управления светодиодным освещением, умное соединение энергосигнала освещения
- Безопасность и наблюдение: панель питания камеры, оборудование для контроля доступа
- Медицинское вспомогательное оборудование: некритические сигнальные и энергетические соединения
- Новые энергетические низковольтные агрегаты: вспомогательный сигнал BMS, внутренняя проводка аккумуляторной батареи
- Робототехника и беспилотные летательные аппараты: компактные распределительные панели внутреннего провода на ПКБ
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
