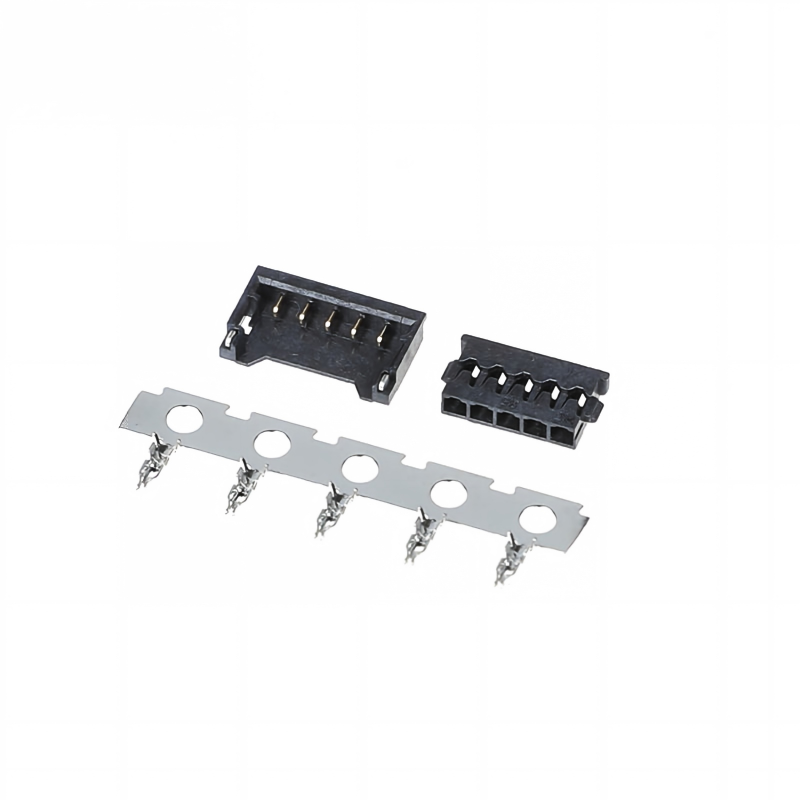

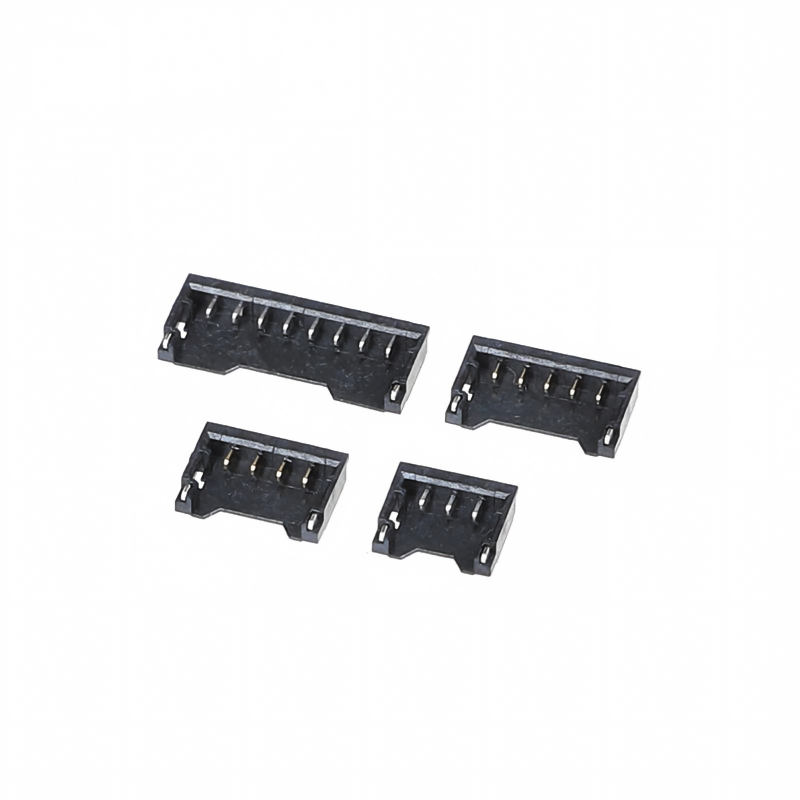

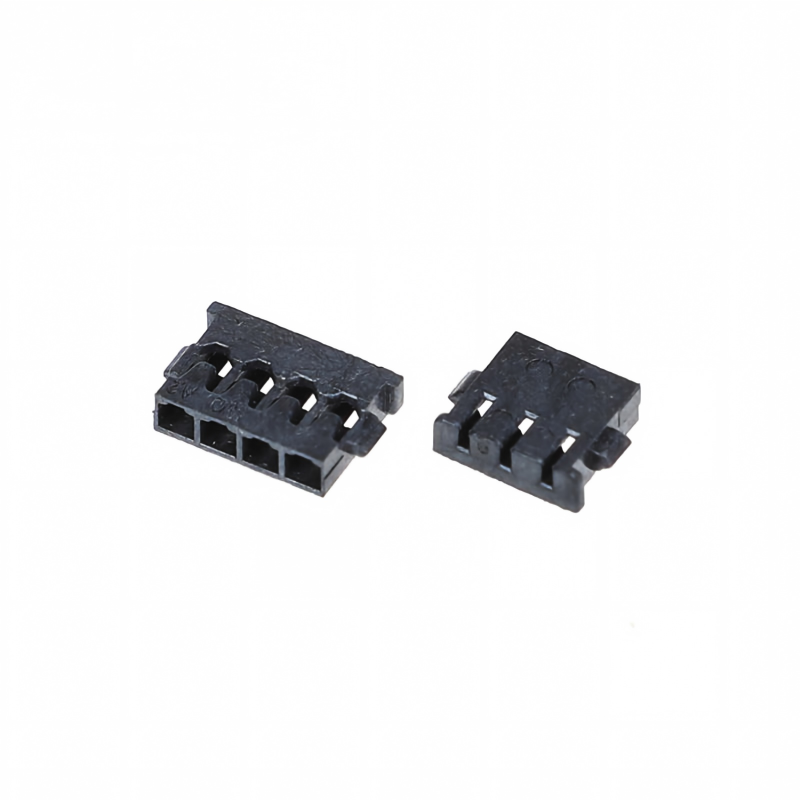

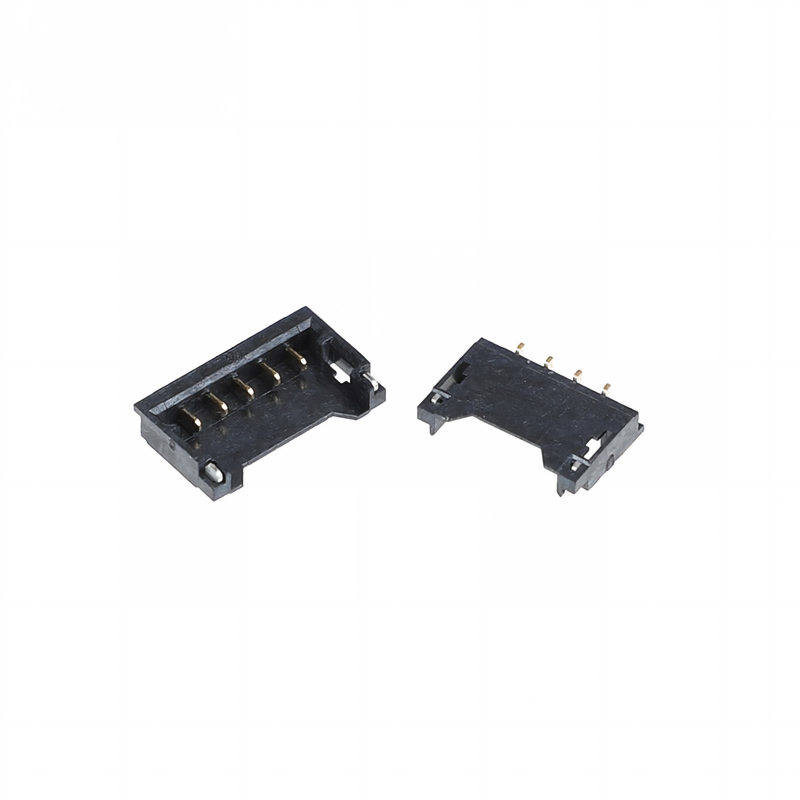

1,2-мм разъем для аккумулятора с резиновыми клеммами | Альтернативы Molex 78171 / 78172
Основные преимущества продукта
Прямая замена серии Molex Pico-EZmate 78171 и 78172, разъем для аккумулятора с шагом 1,2 мм для соединения провод-плата. Полностью совместимая топология печатной платы, обжимные клеммы и интерфейс сопряжения. Экономичная альтернатива для подключения литий-полимерных аккумуляторов, удобство для автоматического монтажа SMT, соответствие RoHS.
Технические характеристики
Общие механические параметры
| Наименование |
Спецификация |
| Шаг |
1,2 мм (0,047 дюйма) |
| Диапазон цепей |
2-7 позиций |
| Тип сопряжения |
Вертикальное соединение провод-плата |
| Высота в сопряженном состоянии |
1,55-1,65 мм |
| Разъем-розетка |
SMT поверхностный монтаж |
| Разъем-вилка |
Обжимная клемма |
| Применяемый калибр провода |
30-28 AWG |
| Цвет корпуса |
Черный |
| Циклы сопряжения |
Минимум 30 циклов |
Материалы и электрические характеристики
| Наименование |
Спецификация |
| Материал корпуса |
Термопласт, устойчивый к высоким температурам |
| Материал клеммы |
Медно-никелево-кремниевый сплав/фосфористая бронза |
| Покрытие контакта |
Олово / Золото поверх никеля (опционально) |
| Номинальный ток на контакт |
1,5 А (AC/DC) |
| Номинальное напряжение |
50 В AC / DC |
| Макс. сопротивление контакта |
≤20 мОм |
| Мин. сопротивление изоляции |
≥100 МОм |
| Напряжение пробоя |
500 В AC / 1 минута |
Руководство по эксплуатации и пайке
| Наименование |
Спецификация |
| Диапазон рабочих температур |
-40 °C ~ +105 °C |
| Соответствие |
Соответствие RoHS, REACH SVHC |
| Профиль пайки SMT |
Соблюдать стандартный профиль оплавления SMT; пиковая температура ≤260 °C, продолжительность ≤10 с |
| Примечание по обработке |
Избегать механических ударов/натяжения кабеля во время оплавления и сборки; не переобжимать клеммы |
| Хранение |
Сухое складское помещение, избегать воздействия высокой влажности перед монтажом SMT |
Особенности продукта
- Шаг 1,2 мм, однорядный, вертикальное сопряжение, высота в сопряженном состоянии 1,55-1,65 мм, низкопрофильная конструкция
- Встроенный ключ для предотвращения неправильного сопряжения, избегание повреждений при обратной установке
- Корпус с фрикционным замком для надежной фиксации, устойчивость к вибрации и выдергиванию кабеля
- Конструкция разъема с открытым верхом обеспечивает автоматический монтаж SMT
- Обжимные клеммы для сверхтонкого провода 30-28 AWG для компактных жгутов аккумуляторов
- Варианты с позолоченными контактами для низкого сопротивления контакта и защиты от окисления
- Упаковка в ленту и катушку для высокообъемного массового производства SMT
- 100% взаимозаменяемая альтернатива серии Molex 78171 /78172 по форме, функциональности и назначению
Преимущества продукта
- Прямая замена: Не требуется модификация печатной платы для оригинальной конструкции Molex 78171 /78172, быстрая замена компонентов в спецификации
- Оптимизация затрат: Конкурентоспособные цены по сравнению с оригинальным брендом, стабильная возможность массовых поставок
- Удобство сборки: Упаковка в ленту и катушку SMT, поляризация предотвращает ошибки, снижение уровня дефектов сборки
- Надежное подключение аккумулятора: Низкое сопротивление контакта, конструкция с замком против вибрации, стабильная передача энергии для литий-полимерных элементов
- Гибкие варианты: Несколько вариантов количества контактов, варианты покрытия оловом/золотом, поддержка услуг по изготовлению жгутов на заказ
- Короткие сроки поставки: Стандартные изделия в наличии, образцы доступны для проверки
Применение
- Носимые устройства и умная портативная электроника
- IoT-датчики и малогабаритная бытовая техника для умного дома
- Литий-полимерные аккумуляторные блоки и модули управления аккумуляторами
- Портативное медицинское оборудование
- Портативные устройства с питанием от батарей
- Портативные измерительные приборы
Руководство по выбору для клиента
- Подтвердите количество контактов: 2-7 позиций, соответствие требованиям сигнальной и силовой цепи аккумулятора
- Проверка калибра провода: строго используйте провод 30-28 AWG; провод большего размера приведет к плохому обжиму
- Выбор покрытия: Золотое покрытие предпочтительно для устройств с высокой вибрацией / длительным сроком службы; Оловянное покрытие для потребительских товаров с ограниченным бюджетом
- Условия сборки: Подтвердите температуру оплавления SMT ≤260 °C; разъем-розетка имеет тип SMT, разъем-вилка обжимается на провод
- Предложение по валидации: Проведите испытания на сопряжение, вибрацию и сопротивление контакта с нашими образцами перед массовым заказом
- Примечание о второй поставке: Совместимость с оригинальной серией Molex 78171 /78172 для проектов со смешанными поставками
FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге, можете ли вы изготовить этот продукт для меня? О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Бесплатны ли эти образцы?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001, IQC, OQC, IPQC, QA составляют 10% нашего отдела качества. Все наши продукты будут протестированы с помощью CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить полный прайс-лист, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготовить продукцию на заказ и упаковку на заказ?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то нет проблем, мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
