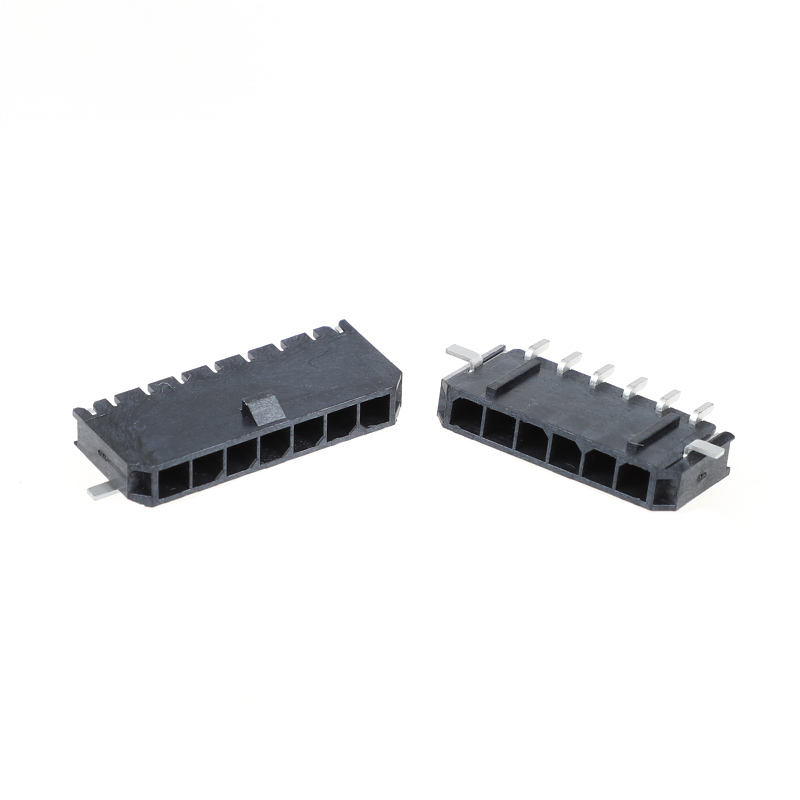

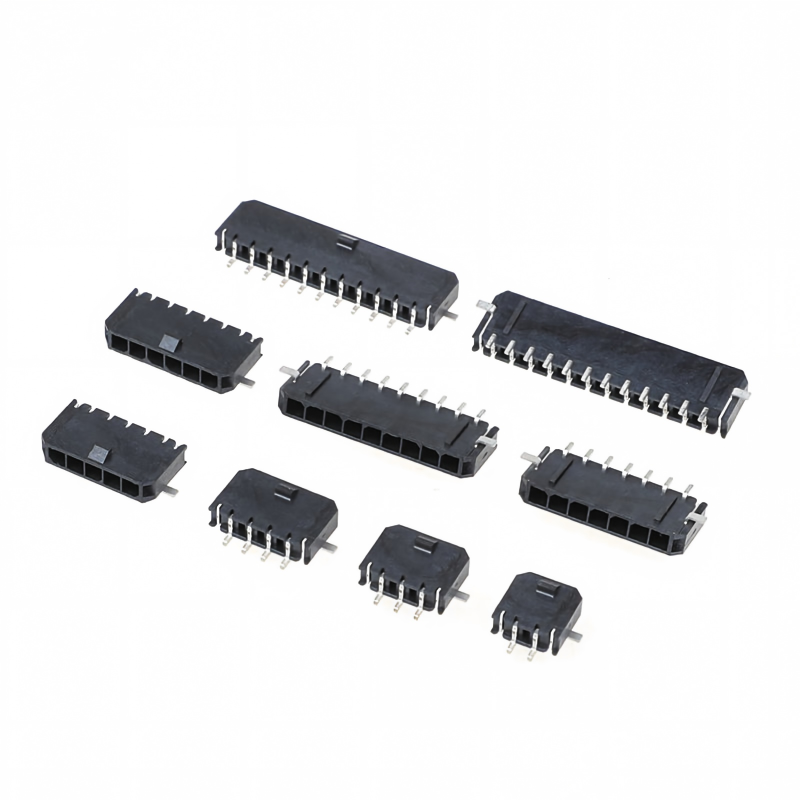

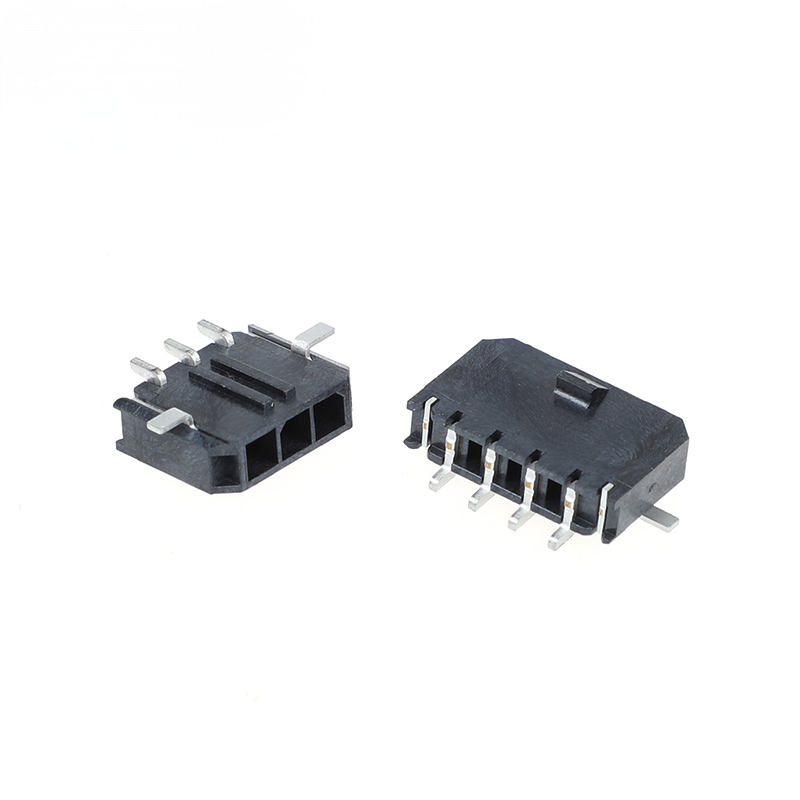

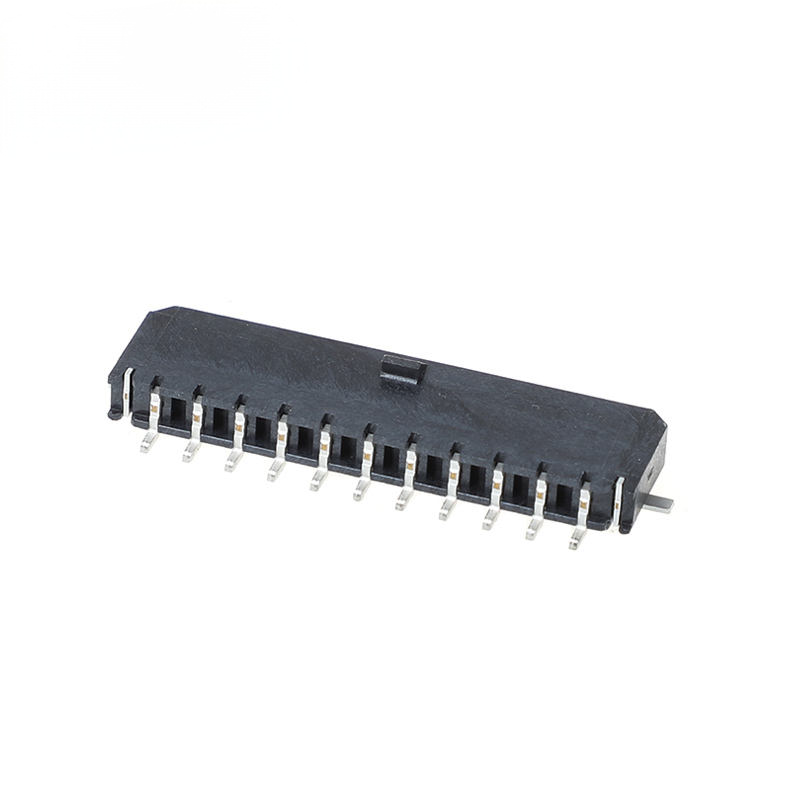

MX 3,0mm Pitch Horizontal Single Row Automotive Connector 5557 2P‐12P (заменяет MOLEX 43650)
Основные моменты продукции
- Прямая замена MOLEX 43650 Micro‐Fit 3.0 с однорядным прямоугольным заголовком, полная механическая и электрическая совместимость с Molex
- 30,0 мм, один ряд, 2-12 позиций, горизонтальный прямоугольный раствор из проволоки в доску
- Оборудование для высоких температур автомобильного класса, способное светить проволокой, соответствующее требованиям RoHS-REACH
- 8.5 Максимальная мощность на цепь, смешанный сигнал и низкая мощность в компактном пространстве
- Устойчивая поддержка запасов, гибкий MOQ, экономически эффективная альтернатива второго поставщика
Технические спецификации
Общие механические параметры
| Положение |
Спецификация |
| Стрелка |
30,00 мм |
| Диапазон позиций |
2 ‐ 12 P, один ряд |
| Ориентация |
Горизонтальный / прямоугольный |
| Циклы спаривания |
≥30 циклов |
| Рекомендуемая толщина ПКБ |
1.6 мм |
| Тип установки |
Проходные отверстия / SMD ленты и катушки |
| Цвет корпуса |
Черный |
| Закрытие |
Поляризованная обтяжка, защищающая ПКБ |
Материалы и электрические характеристики
| Положение |
Спецификация |
| Жилой материал |
Термопластик высокотемпературный, UL94V-0 |
| Контактный материал |
Медь |
| Контактное покрытие |
Матовый олово / выборочное позолочение необязательно |
| Номинальный ток |
Макс 8,5 A на штифт (зависит от продольного провода и температурного деретинга) |
| Номинальное напряжение |
600 В переменный ток |
| Сопротивление на контакт |
≤ 15 мΩ |
| Сопротивление изоляции |
≥ 1000 МΩ |
| Выдерживать напряжение |
1500 В переменного тока, 1 мин. |
| Применимый AWG провода |
20-30 AWG |
Руководство по охране окружающей среды и сварке
| Положение |
Спецификация |
| Операционная температура |
-40 °C ~ +125 °C |
| Температура хранения |
-45 °C ~ +130 °C |
| Сопротивление вибрации |
Соответствие общим требованиям к вибрации автомобильных ремней |
| Профиль обратного потока SMT |
Пиковая температура ≤260 °C, общее воздействие ≤10 с |
| Сварка через отверстия |
Максимальная температура сварки на волнах 260 °C, время задержки 5 с |
| Соответствие |
RoHS 2.0, REACH SVHC; Низкогалогеновые - необязательно |
Характеристики продукта
1. 100% спаривание совместимо с MOLEX серии 43650 Micro-Fit 3.0 спаривающие терминалы и корпуса
2. прямоугольная горизонтальная однорядная структура, экономит вертикальное пространство PCB
3Термопластичный корпус, устойчивый к высокой температуре, светящийся проволокой, соответствующий требованиям автомобильной техники
4Поляризованный обтянутый корпус предотвращает неправильное сочетание; встроенный пиг для определения местоположения ПКБ для точной сборки
5Контактная медь с опциями олова/золотого покрытия, низкое контактное сопротивление, антивибрационное удержание контакта
6Поддержка проходного / SMT монтажа; ленточная упаковка доступна для автоматического вставки
7. Соответствует требованиям RoHS, REACH SVHC; вариант низкогалогенного материала доступен по запросу
Преимущества продукта
1. Drop-in альтернатива для MOLEX 43650, устраняет стоимость перепроектирования для двойного поставки
2Строгий контроль допустимых размеров, стабильная нормальная сила, избегает риска отключения микровибрации
3. Отслеживаемость партий сырья для автомобильной промышленности, подходящая для проектов высокой надежности
4Гибкие варианты: олово/золотовая облицовка, проходные отверстия/SMT, ленточные катушки/пакетные подносы
5- короткое время выполнения стандартных заказов, поддержка небольших партий прототипов и массовых заказов
6Полный набор поддерживающих терминалов и корпусов для скребок, доступный в качестве единого решения
Применение
- Автомобильная электроника: внутренние контроллеры, модули освещения, сенсорные решетки, вспомогательные сигнальные связи BMS
- Промышленная автоматизация: сенсорные модули, небольшие сервоприводы, интерфейсы периферийных сигналов PLC
- Новое энергетическое оборудование: небольшие энергоблоки, вспомогательная проводка для управления батареями
- Медицинское оборудование (не имплантируемое): сигналы и внутренние соединения малой мощности
- Интеллектуальный дом и потребительское оборудование: электроснабжение, соединение панели-провода
Руководство по выбору клиентов
1- Подтвердите количество позиций: 2‐12P, совпадает с оригинальным номером позиции MOLEX 43650.
2. Выберите стиль монтажа: проход для сильного механического захвата; SMT ленточный ролик для высокоскоростной сборки SMT
3Выбор покрытия: покрытие оловянным покрытием для общих сигнальных цепей; покрытие золотым покрытием для сценариев высоких вибраций / длительного жизненного цикла
4Проверка проводного размера: 20-30 AWG; фактический ток должен применяться кривой понижения температуры
5Всегда соединяйте наши корпуса с соответствующими терминалами; смешивание терминалов разных поставщиков может ухудшить производительность контакта
6Для автомобильных проектов: запросить сертификат материала, отчет CPK, документ соответствия до серийного производства
Частые вопросы
1. Вопрос: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить нам электронную почту, чтобы получить каталог.
2. Вопрос: я не могу найти продукт в вашем каталогеЛог, ты можешь сделать этот продукт для меня?
Ответ: В нашем каталоге указаны большинство наших продуктов, но не все. Просто сообщите нам, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем спроектировать и сделать новую форму для его производства.Для вашей справкиДля производства обычной формы потребуется около 35-45 дней.
3Вопрос: Вы можете предоставить образец?
О: Да, мы предоставляем 5-10 штук соединителей бесплатные образцы для тестирования.
4Вопрос: Что насчет вашего срока доставки?
Ответ: Товары на складе доставляются в течение 1 дня; товары на заказ доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
A: Для небольших посылок отправьте их экспрессным способом, таким как DHL, FedEx, UPS, TNT, EMS. Это услуга Door-to-Door. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки.Мы несем ответственность за любые повреждения продукта, вызванные при доставке.
6. Вопрос: Какой вид оплаты вы принимаете? Могу ли я заплатить в юанях?
A: Мы принимаем T / T ((Wire transfer), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и счет. И вы можете платить в юанях. Никаких проблем.
7. Вопрос: Как насчет контроля качества вашей компании
A: строго соблюдать ISO9001, IQC, OQC, IPQC, QA занимают 10% нашего отдела качества. Все наши продукты будут проверены CCD.
8Вопрос: Мне нужен ваш список цен на все ваши товары.
Ответ: у нас нет целого списка всех наших продуктов, потому что у нас так много товаров, что невозможно составить список всех цен.и цены постоянно меняются из-за стоимости материала и количестваИ вы можете дать нам список всех предметов, которые вам нужны; мы будем тщательно подтверждать один за другим и дать вам спецификацию и ценовой список
9. Q: Вы можете сделать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы сделали много индивидуальных
О персонализированной упаковке, нет никаких проблем для нас поставить ваш логотип или другую информацию на упаковке.Я просто должен отметить, что это влечет за собой дополнительные расходы..
10Вопрос: Какие у вас сертификаты?
Ответ: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т.д.
