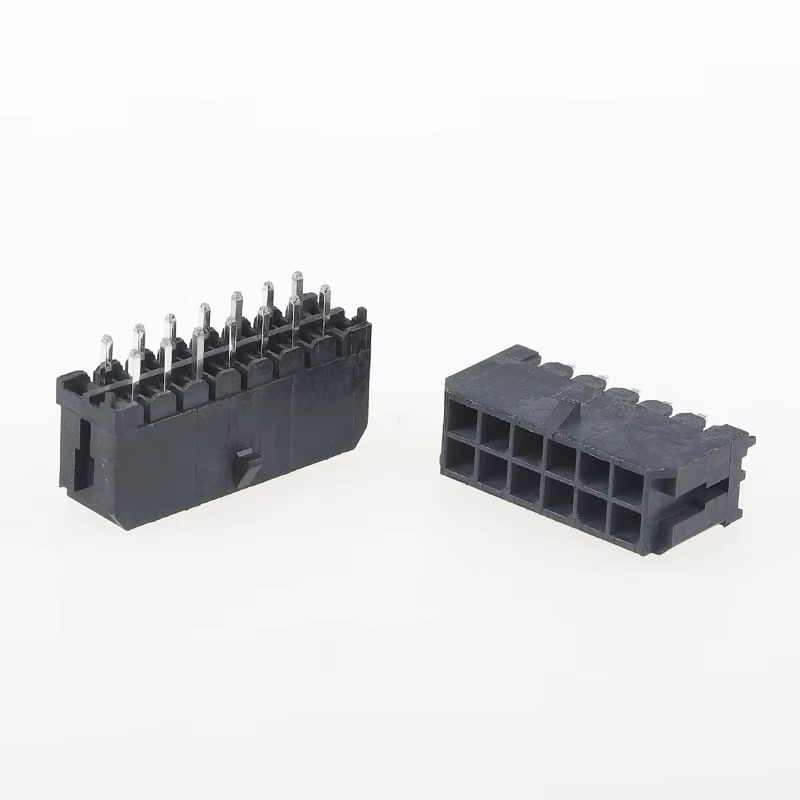

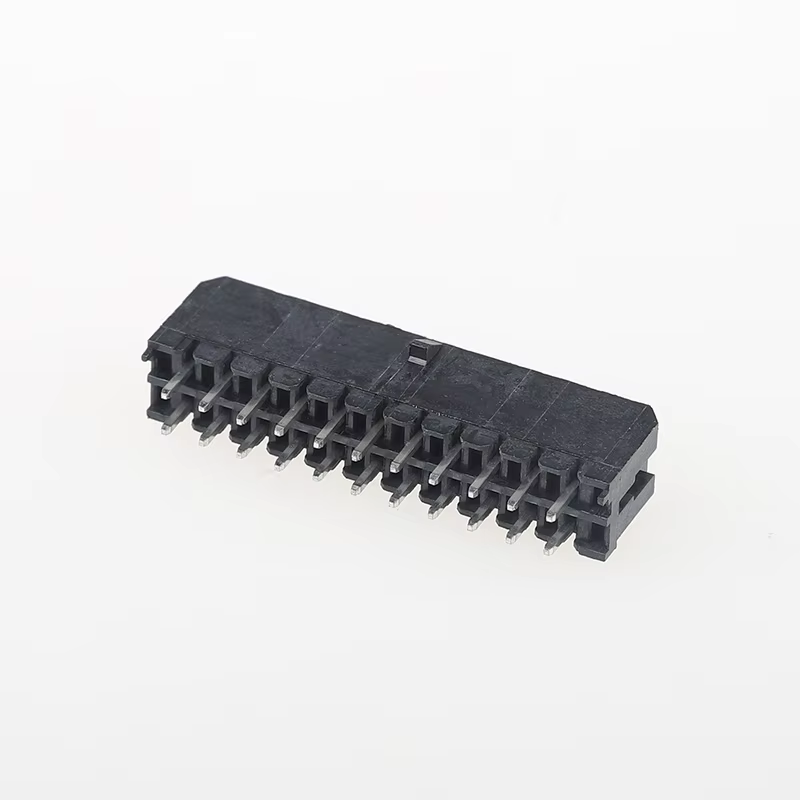

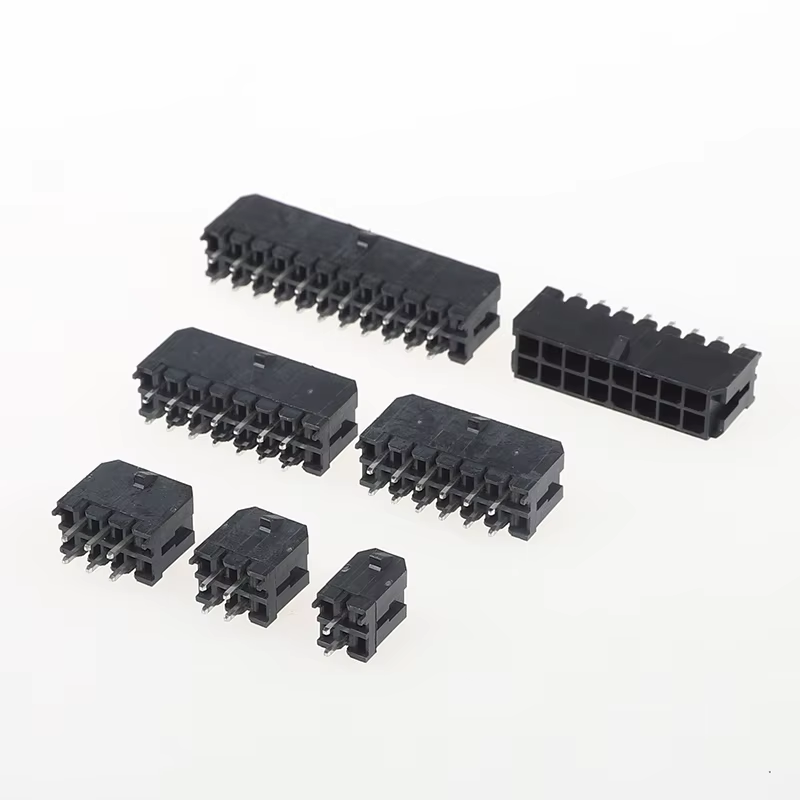

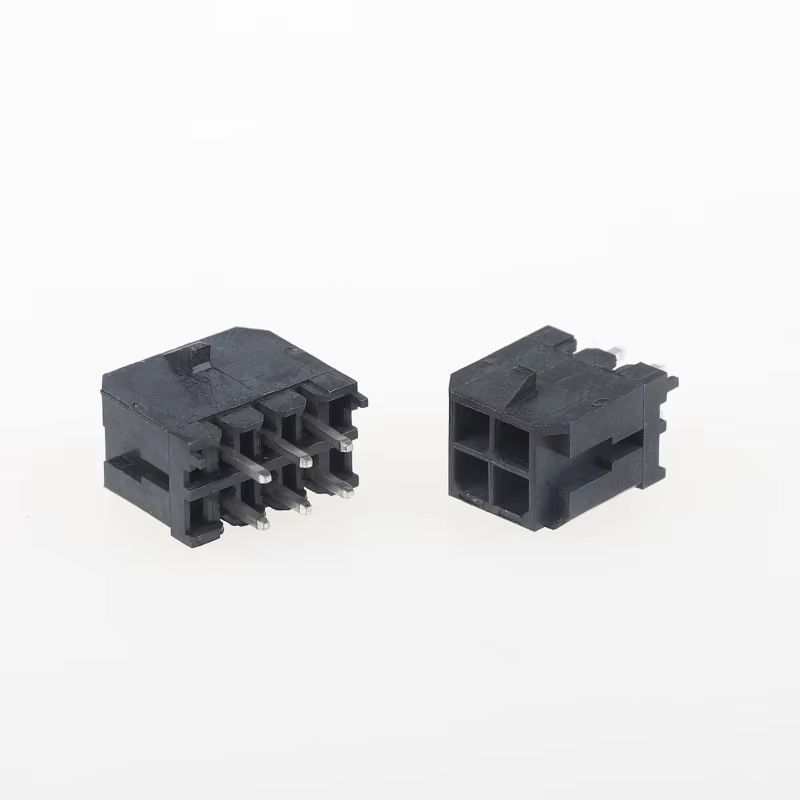

Разъем MX3.0 Малый 5557 | Серия 43045 Двухрядный прямой штыревой разъем (шаг 3,0 мм)
Основные преимущества продукта
✅ Компактный двухрядный разъем для соединения провод-плата с шагом 3,0 мм, совместимый по форме с серией Molex 43045 (Small 5557 / MX3.0)
✅ Поддерживает передачу как питания, так и сигналов, до 8,5 А на цепь для компактной конструкции с высокой плотностью мощности
✅ Положительная фиксация и ключ поляризации предотвращают неправильное соединение и случайное отсоединение при вибрации
✅ Высокотемпературный корпус UL94V-0, совместимый с процессами пайки волной и оплавлением
✅ Широкий диапазон цепей 2-24 позиции, стабильные поставки, экономичная альтернатива для замены серии Molex 43045
Технические характеристики
Общие механические параметры
| Наименование |
Спецификация |
| Тип продукта |
Двухрядный прямой штыревой разъем для сквозного монтажа |
| Шаг |
3,0 мм |
| Количество цепей |
2-24 позиции |
| Тип монтажа |
Вертикальный сквозной монтаж |
| Сопрягаемая часть |
Разъемная часть серии 43025 |
| Толщина печатной платы |
Рекомендуемая 1,6 мм |
| Тип корпуса |
Экранированный с ключом поляризации и фиксатором |
| Количество циклов соединения |
Минимум 300 циклов |
Материалы и электрические характеристики
| Наименование |
Спецификация |
| Материал корпуса |
Высокотемпературный термопласт UL94V-0 |
| Материал контакта |
Латунь |
| Покрытие контакта |
Матовое олово поверх никелевой основы |
| Номинальный ток |
Макс. 8,5 А на контакт (снижение номинала с повышением температуры) |
| Номинальное напряжение |
600 В переменного/постоянного тока |
| Макс. сопротивление контакта |
≤ 20 мОм |
| Мин. сопротивление изоляции |
≥ 1000 МОм |
| Напряжение пробоя |
1500 В переменного тока / 1 мин |
| Применимый калибр провода |
AWG 18-30 (только многожильный провод) |
Руководство по эксплуатации и пайке
| Наименование |
Спецификация |
| Рабочая температура |
-40 °C ~ +105 °C |
| Температура хранения |
-20 °C ~ +85 °C |
| Процесс пайки |
Совместимость с пайкой волной / ИК-оплавлением |
| Пиковая температура пайки |
Макс. 265 °C (время выдержки ≤ 10 секунд) |
| Испытание на влажность |
90-95 % относительной влажности при 40 °C, квалифицировано на 96 часов |
| Соответствие |
Соответствует RoHS-2 |
Особенности продукта
- Двухрядная конструкция с шагом 3,0 мм, вертикальный сквозной монтаж, экранированный корпус для защиты контактов
- Встроенный ключ поляризации и механизм положительной фиксации: защита от неправильного подключения, защита от выпадения при ударах и вибрации
- Высокотемпературный корпус LCP / PA66 UL94V-0, выдерживает термическую нагрузку при пайке до пиковой температуры 265 °C
- Латунный контакт с матовым оловянным покрытием, низкое контактное сопротивление, стабильная производительность питания и сигналов
- Строгий контроль плоскостности для стабильной производительности сквозной пайки
- Полный диапазон вариантов цепей: 2-24 позиции, поддержка смешанного напряжения для силовых и сигнальных цепей
- Сопрягается с корпусными разъемами серии 43025 и соответствующими обжимными клеммами, полностью модульная сборка жгутов
Преимущества продукта
- Экономия пространства: двухрядная компоновка с шагом 3,0 мм обеспечивает большее количество каналов при ограниченной площади печатной платы по сравнению с разъемами с шагом 4,2 мм.
- Конструкция, предотвращающая отказы: ключ поляризации исключает риск обратного подключения; положительная фиксация поддерживает соединение при вибрации, снижая частоту отказов в эксплуатации.
- Широкий баланс мощности и сигналов: подходит как для сигнальных цепей, так и для цепей умеренной мощности, сокращая количество различных компонентов в спецификации для вашего проекта.
- Удобство производства: строгий контроль плоскостности контактов гарантирует стабильный выход при сквозной пайке, минимизируя дефекты открытых контактов при массовом производстве.
- Устойчивость цепочки поставок: экономичная механическая альтернатива серии Molex 43045, помогает снизить риск дефицита компонентов OEM, гибкие минимальные объемы заказа для прототипирования и массовых заказов.
- Полностью модульная экосистема: доступны соответствующие корпуса, обжимные клеммы, поддержка сборки жгутов собственными силами.
Применение
- Промышленная автоматизация: ПЛК, сервоприводы, датчики, блоки управления производством
- Блоки питания и ИБП: внутреннее соединение питания и сигналов для импульсных блоков питания
- Телекоммуникации и сети: маршрутизаторы, коммутаторы, вспомогательные силовые соединения базовых станций
- Потребительская электроника: медицинское оборудование, драйверы питания светодиодов, бытовая техника
- Оборудование для новой энергетики: вспомогательные сигналы управления батареями и распределение малой мощности
- Тестирование и измерения: испытательные приспособления, внутренняя проводка лабораторного оборудования
Руководство по выбору для клиента
- Подтвердите точное количество цепей (2-24P). Не завышайте и не занижайте количество каналов.
- Определите фактический рабочий ток на контакт: применяйте снижение номинала тока на 30-40% для высокотемпературной среды (> 85 °C).
- Проверьте толщину печатной платы: данный разъем предназначен для стандартной печатной платы толщиной 1,6 мм; для нестандартной толщины платы требуется индивидуальная длина контактов.
- Подтвердите сопрягаемый разъем: необходимо использовать совместимый разъем серии 43025 и соответствующие обжимные клеммы.
- Выбор калибра провода: AWG 18-22 для силовых цепей; AWG 24-30 для чисто сигнальных цепей, только многожильный провод; моножильный провод не рекомендуется.
- Условия эксплуатации: если устройство работает при сильной вибрации или высокой влажности, проверьте механическую фиксацию и тепловое снижение номинала перед массовым производством.
- Для проектов замены Molex: выполните проверку сопряжения, тест пайки и проверку условий эксплуатации перед официальным переходом на новый продукт.
