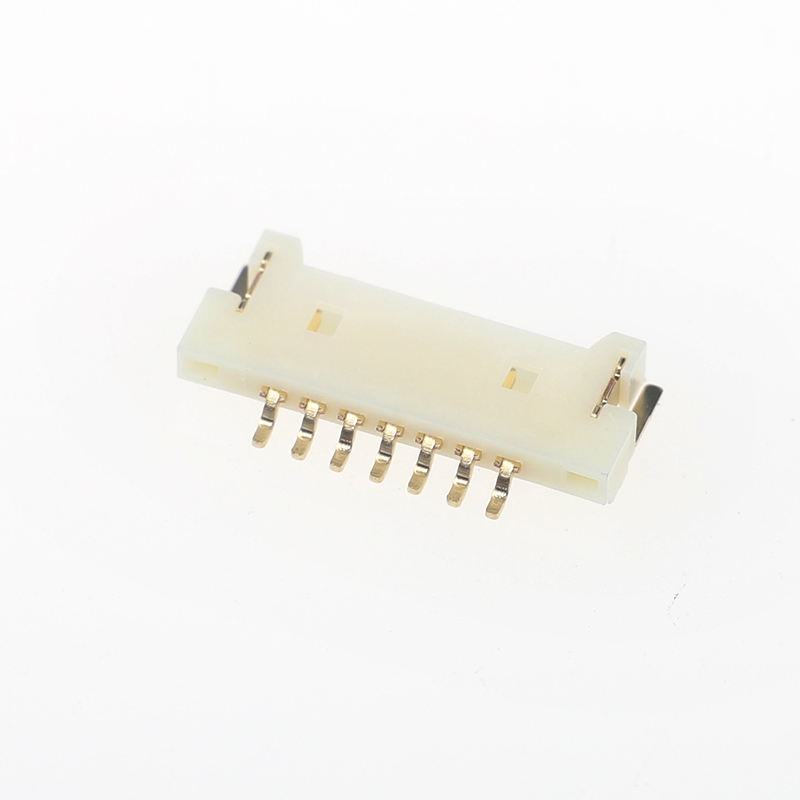

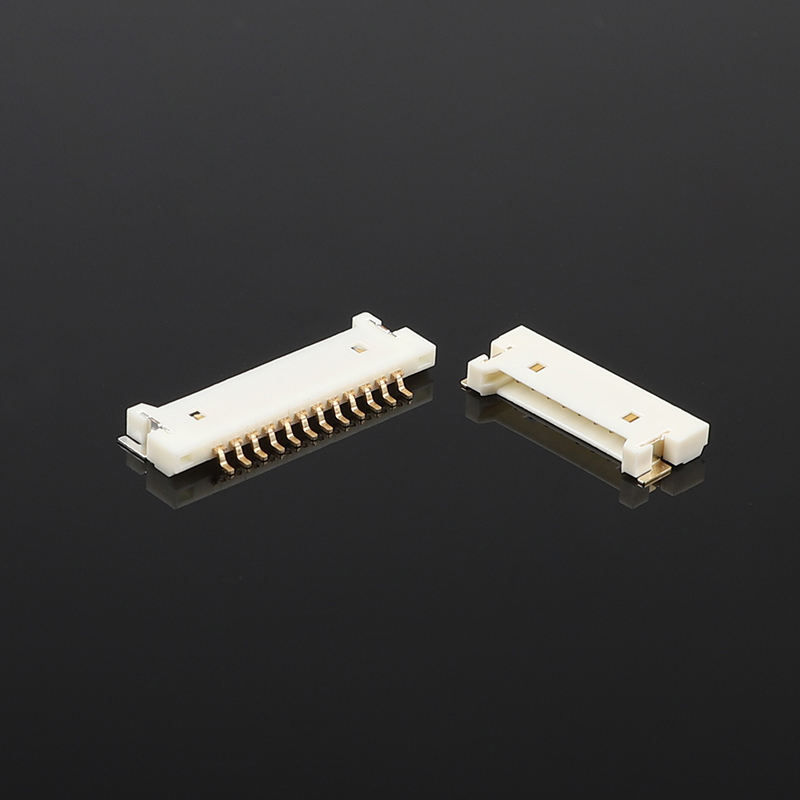

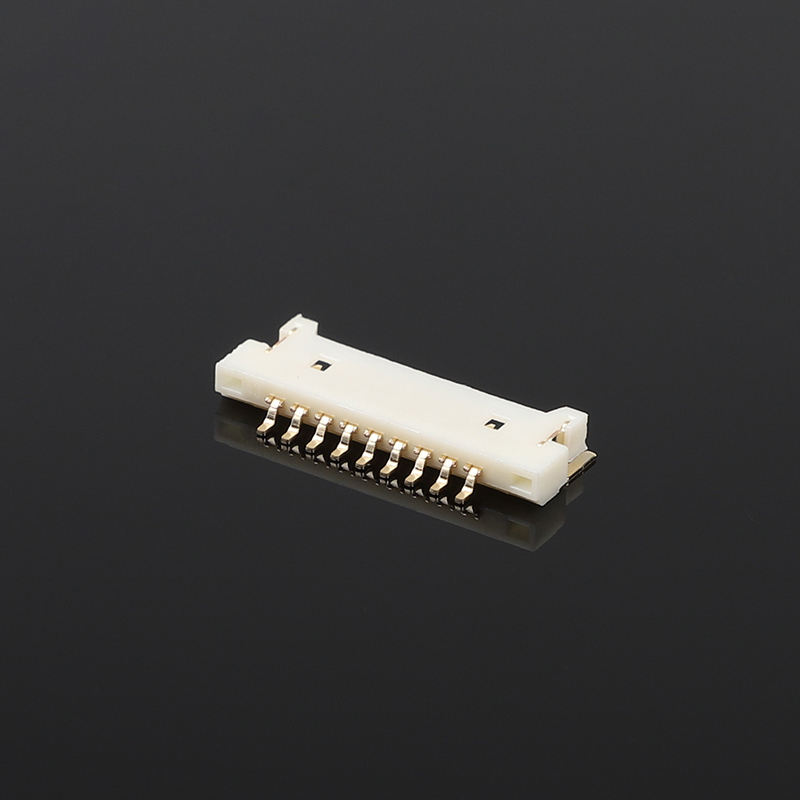

1.25 Ультратонкий горизонтальный патч с полным золотым покрытием | WT125JW
Основные преимущества продукта
- Ультратонкий горизонтальный SMD разъем типа «розетка» с шагом 1,25 мм, прямая замена серии Molex 51146
- Полное золотое покрытие контактов для защиты от окисления, стабильный сигнал при вибрации и во влажной среде

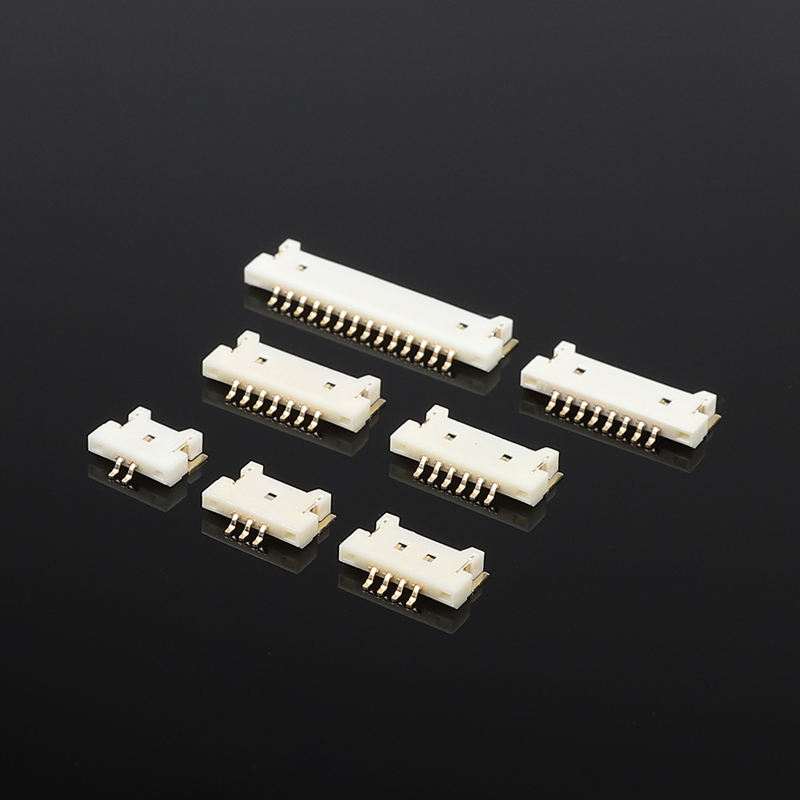

- Доступно от 2 до 20 контактов, упаковка в ленту и катушку для высокоскоростной сборки SMT
- Поляризованная конструкция с фрикционным замком против неправильного соединения, предотвращает случайное отсоединение
- Соответствует RoHS / REACH, высокотемпературный корпус UL94V-0 для бессвинцовой пайки оплавлением
Технические характеристики
Общие механические параметры
| Наименование |
Спецификация |
| Шаг |
1,25 мм |
| Тип |
Горизонтальный SMD разъем типа «розетка» (провод-плата) |
| Количество контактов |
2-20 позиций |
| Ряд |
Один ряд |
| Ориентация соединения |
Горизонтальная / под прямым углом к печатной плате |
| Монтаж |
Поверхностный монтаж SMD, упаковка в ленту и катушку |
| Поляризация |
Да, против неправильной установки |
| Фиксация |
Фрикционный замок для надежного соединения |
| Перекрестная ссылка |
Серия Molex 51146 |
Материал и электрические характеристики
| Наименование |
Спецификация |
| Материал контакта |
Фосфористая бронза |
| Покрытие контакта |
Полное золотое покрытие поверх никелевой основы |
| Материал корпуса |
Высокотемпературный термопласт, UL94V-0 |
| Номинальный ток |
1 А на контакт (AWG 28-32) |
| Номинальное напряжение |
125 В переменного/постоянного тока |
| Макс. сопротивление контакта |
≤ 20 мОм |
| Мин. сопротивление изоляции |
≥ 1000 МОм |
| Напряжение пробоя |
500 В переменного тока / 1 мин |
Руководство по эксплуатации и пайке
| Наименование |
Спецификация |
| Рабочая температура |
-40℃ ~ +105℃Alibaba.co... |
| Температура хранения |
-25℃ ~ +60℃ |
| Профиль пайки |
Соответствует бессвинцовой пайке оплавлением SMT (пик макс. 260℃) |
| Соответствие |
RoHS, REACH |
| Примечание |
Не прилагайте механических нагрузок во время или после пайки оплавлением |
Особенности продукта
- Ультратонкий горизонтальный правосторонний SMD монтаж, низкое занимаемое пространство на плате для тонких устройств
- Основа контакта из фосфористой бронзы с полным золотым покрытием, низкое контактное сопротивление, отличная антикоррозийная и антиокислительная производительность
- Поляризованная функция для предотвращения обратной установки; встроенный фрикционный замок обеспечивает стабильное соединение, защиту от падения при вибрации и ударах
- Корпус: термостойкий высокотемпературный термопласт UL94V-0, совместим со стандартным профилем бессвинцовой пайки оплавлением
- Конфигурируемые позиции от 2 до 20; строго соответствует посадочному месту печатной платы Molex 51146, прямая замена без модификации печатной платы
- Ленточная и катушечная подача для автоматического выбора и размещения; доступны индивидуальные варианты количества контактов и покрытия для OEM-проектов
Преимущества продукта
- Прямая замена: 1:1 совместимость посадочного места с Molex 51146, не требуется перепроектирование печатной платы, сокращение цикла проекта и риска миграции BOM
- Полностью позолоченный контакт: По сравнению со стандартной версией с оловянным покрытием, лучшая производительность для применений с высокой влажностью, склонностью к вибрации, длительным сроком службы, меньший риск прерывистого соединения
- Удобство производства: Оптимизированная компоновка SMD-площадок, стабильная ленточная и катушечная подача, высокая производительность выбора и размещения для массового производства
- Гибкая настройка: Поддержка индивидуального количества контактов, толщины покрытия, специальной упаковки для OEM/ODM-проектов
- Экономически эффективная альтернатива: Стабильная внутренняя цепочка поставок, более короткие сроки поставки по сравнению с импортными оригинальными деталями, конкурентоспособная общая стоимость для заказов среднего и высокого объема
Применение
- Потребительская электроника: Мелкая бытовая техника, носимые устройства, умные панели, портативное оборудование
- Дисплей и сенсорный модуль: Внутреннее соединение сигнала ЖК/OLED-дисплея, сенсорные модули
- Промышленное управление: Компактные датчики, небольшие контроллеры, охранное и сигнализационное оборудование
- Медицинское устройство: Портативные медицинские приборы (только для соединения на уровне сигнала)
- Интернет вещей и умное оборудование: Узлы умных датчиков, миниатюрные модули связи
Руководство по выбору для клиента
- Выбор количества контактов: Подтвердите фактические каналы сигнала/питания; выберите соответствующее количество от 2 до 20 контактов. Избегайте избыточного количества контактов, чтобы сэкономить место на печатной плате.
- Выбор покрытия: Выберите версию с полным золотым покрытием для применений с высокой влажностью, вибрацией, длительным сроком службы; доступна альтернатива с оловянным покрытием для экономически чувствительных общецелевых проектов.
- Проектирование печатной платы: Следуйте рекомендованной компоновке площадок WT125JW (такой же, как посадочное место Molex 51146). Не изменяйте размер площадок произвольно.
- Напоминание о соединении: Используйте совместимые корпуса и обжимные клеммы, совместимые с серией 51146; используйте провод сечением AWG 28-32.
- Сборка: Необходимо использовать ленту и катушку для автоматического SMT; ручная сборка допускается только для мелкосерийных прототипов.
- Пайка: Строго следуйте кривой температуры бессвинцовой пайки оплавлением; избегайте вторичной повторной высокотемпературной пайки оплавлением.
FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге, можете ли вы изготовить этот продукт для меня?О: В нашем каталоге представлены большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую оснастку для его производства. Для справки, изготовление обычной оснастки займет около 35-45 дней.
3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Как насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-доставкой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строгое соблюдение ISO9001, IQC, OQC, IPQC, QA составляют 10% нашего отдела качества. Все наши продукты будут протестированы CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно составить список цен на все из них, и цены постоянно меняются из-за стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то нет проблем, мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
