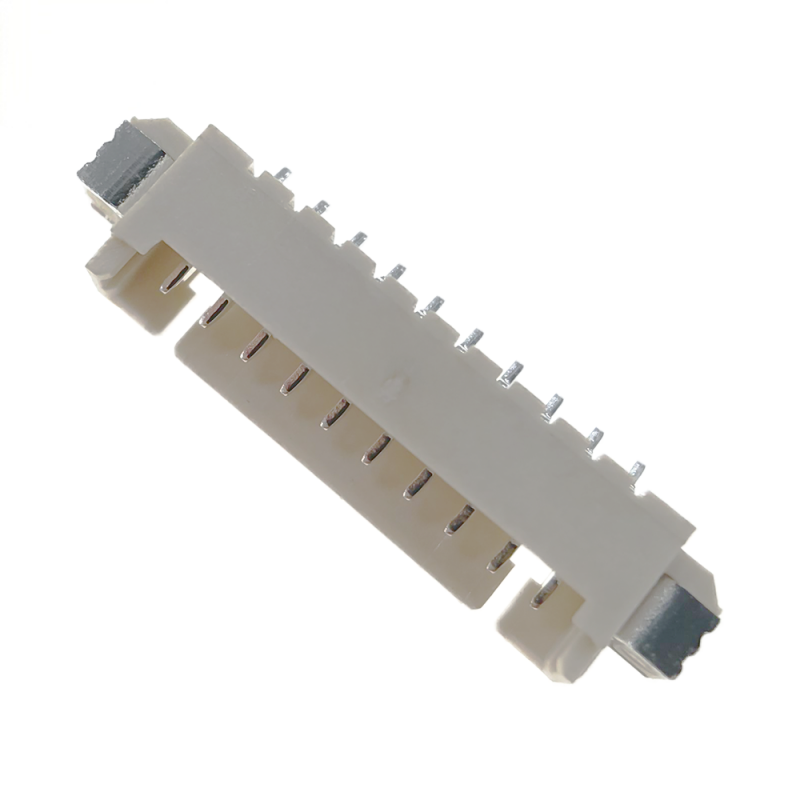

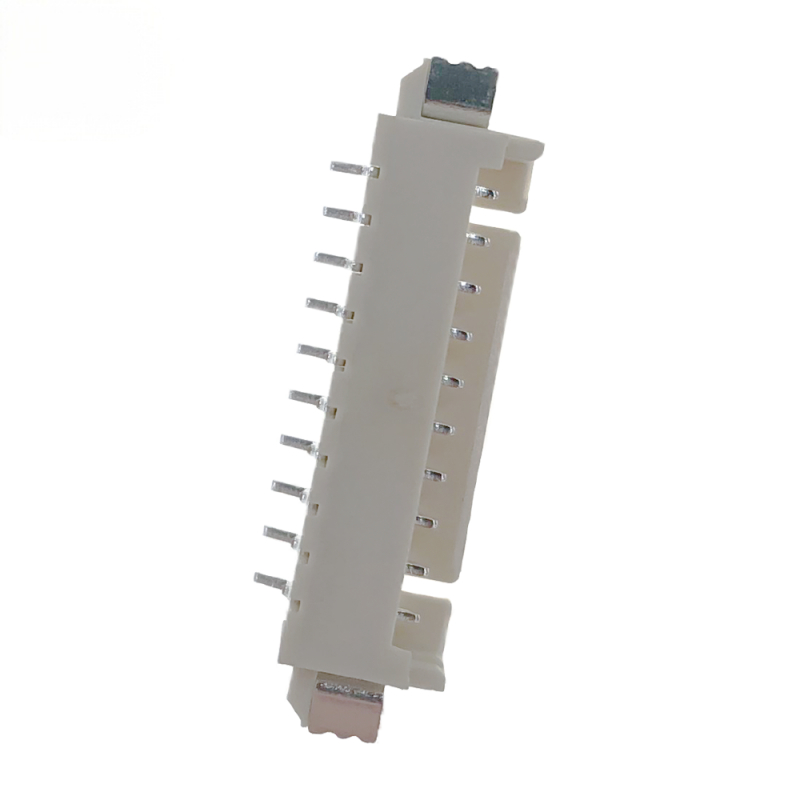

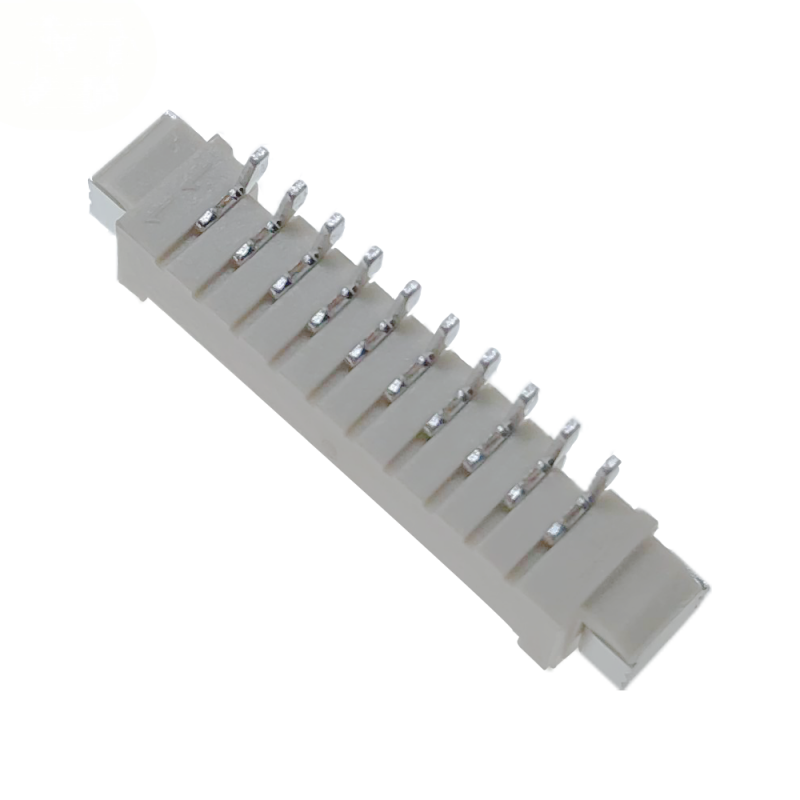

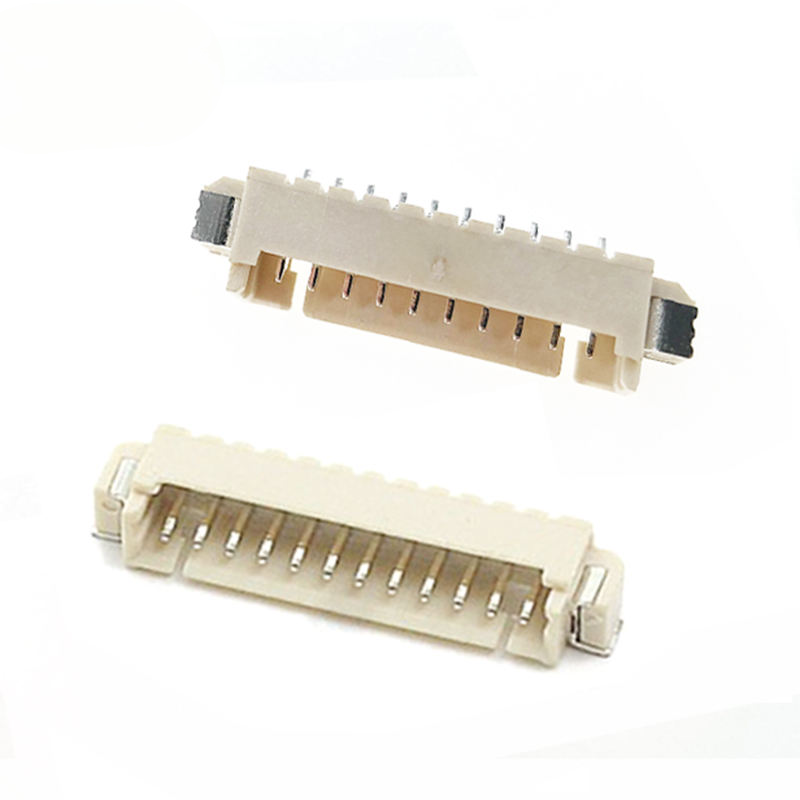

Угловой SMT-разъем Wafer с шагом 1,25 мм и оловянным покрытием для соединений «провод-плата» на печатных платах

• Ориентация под прямым углом 90°, соединение с боковым входом, экономит высоту вертикального зазора печатной платы
• Клеммы SMT типа «крыло чайки» + двойные прижимные гвозди под пайку: устойчивость к смещению под воздействием вибрации и нагреву оплавления
• Встроенный ключ поляризации для предотвращения повреждения контактов и жгута при обратном вставке.
• Устойчивый к высоким температурам изолятор выдерживает стандартный профиль оплавления SMT.
• Стандартный шаг 1,25 мм, строго контролируемый допуск положения штифта для обеспечения стабильных характеристик сопряжения.
• Упаковка ленты и катушки поддерживает полностью автоматическую сборку SMT; не требуется ручная пайка сквозных отверстий
• Варианты покрытия: стандартное олово поверх никеля; золотая вспышка для требований к высокому циклу/антиоксидации
• Соответствующий RoHS вариант без галогенов доступен по запросу.

1. PCB Anti-shift дизайн:Двойные прижимные гвозди для пайки, избегайте плавания / смещения во время оплавления SMT в больших объемах; многие конкуренты опускают структуру полного удержания для снижения затрат.
2. Строгий контроль копланарности штифтов:Уменьшите риск периодических контактов после пайки, что критически важно для компактных устройств Интернета вещей и носимых устройств.
3. Четкая геометрия поляризации:Физический ключ предотвращает обратное подключение; позволяет избежать сбоя возврата поля, вызванного ошибкой сборки, выполненной человеком.
4. Гибкое решение для покрытия:Стандартная банка для экономичного массового производства; золотая вспышка для рабочей среды с высокой вибрацией и высокой влажностью.
5. Стабильное питание для основных позиций 2-10Pin:Готовый запас для обычного количества контактов; поддержка объемного заказа в короткие сроки; функциональная перекрестная ссылка на серию пластин толщиной 1,25 мм известного бренда без длительного времени выполнения OEM.
6. Документальное сопровождение:Предоставьте 2D-чертеж, рекомендации по размещению печатной платы, отчет об испытаниях для инженерной оценки и проверку спецификации.

• Бытовая электроника: мелкая бытовая техника, датчики умного дома, носимые устройства.
• Интернет вещей и интеллектуальный модуль: модули беспроводных датчиков, соединения вспомогательных сигналов шлюза
• Портативные медицинские устройства: внутренняя проводка с низким уровнем сигнала для портативного медицинского оборудования.
• Промышленное управление: небольшой вспомогательный ввод-вывод ПЛК, внутреннее соединение датчиков
• Освещение и дисплей: модуль светодиодного драйвера, небольшая проводка вспомогательного сигнала ЖК-дисплея
• Офисное оборудование: Компактный принтер, внутреннее проводное соединение сканера с печатной платой.

1. Подтвердите количество контактов:выберите 2-4-6-8-10Pin в соответствии с количеством каналов сигнала/мощности.
2. Подтвердите установку:Эта модельПрямоугольный SMT, а не вертикальный заголовок TH или вертикальный SMT. Перед размещением печатной платы проверьте зазор по высоте корпуса.
3. Выбор покрытия:
   • Олово поверх никеля: общее статическое применение внутри помещений, оптимизированное по затратам.
   • Золотая вспышка: Для условий высокой влажности, вибрации, частых циклов соединения.
4. Соответствие проводов:Совместим с нашей опорной обжимной клеммой и корпусом; Использование клемм разных марок может привести к плохому контакту.
5. Процесс СМТ:Должен соответствовать рекомендуемому температурному режиму оплавления; длительное перегрев может повредить пластиковый корпус.
6. Согласие:Сообщите нам, если вам нужны безгалогенные или специальные сертификационные документы для подачи конечного продукта CE / UL.
7. Пример оценки:Запросите инженерные образцы перед массовым принятием спецификации, чтобы проверить сопряжение и соответствие печатной платы.

Образцы должны быть отправлены нашим клиентам бесплатно по их запросу, если они готовы оплатить доставку, или мы также можем оплатить доставку для некоторых старых клиентов с нашей стороны, или клиент может оплатить доставку заранее, и мы также можем отправить образцы нашим курьером.

Мы предоставляем гарантию качества продукции.
Быстрая доставка в течение 15 дней гарантирована.
Условия оплаты включают банковский перевод, но он является предметом переговоров, таких как аккредитив, PayPal, Western Union и другие.

Отличный сервис предлагается через нашу сеть офисов и головной офис.
Пожалуйста, свяжитесь с нашим отделом маркетинга и продаж по телефону или электронной почте или, если удобно, посетите наш офис.
Помимо дружелюбного обслуживания, мы предлагаем наиболее конкурентоспособные цены и гибкий график.
