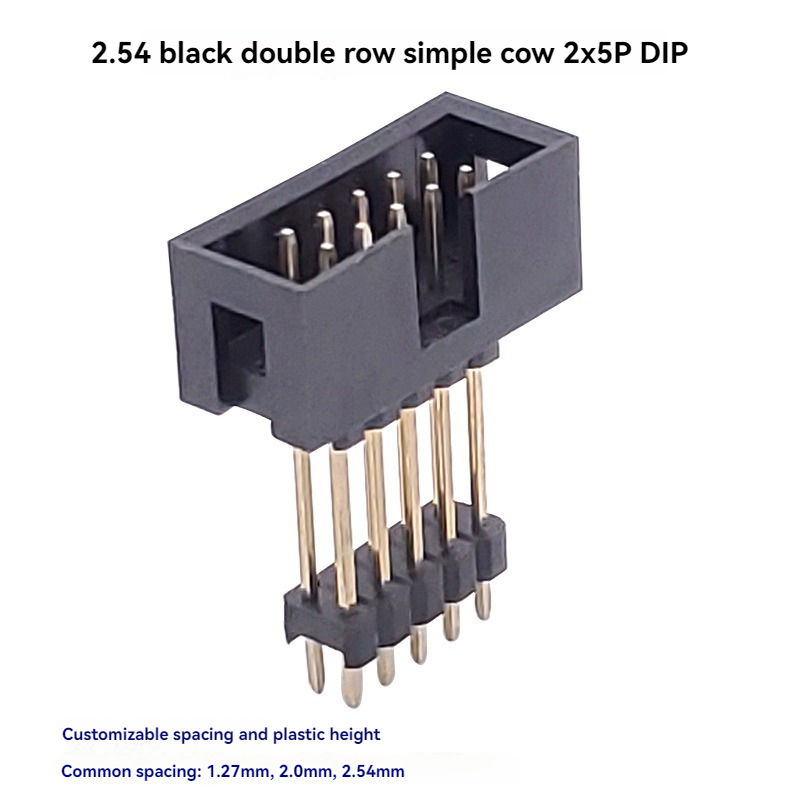

Разъем с шагом 2,54 мм, черный, 2x5 контактов, DIP, двухрядный штыревой разъем, настраиваемые разъемы и корпуса проводов

2.54мм Пич Черный 2x5pin коробка заголовка соединитель DIP Двухрядный штиф разъема настраиваемые заголовки и проволока корпуса

Выделенное

• 2.54mm промышленный стандарт 0.1 ′′ угол, двойной ряд 2 × 5Pin (10 позиций) DIP через отверстие установки, непосредственно совместимы с основными IDC ленточных кабельных сборов
• Обтянутый черный корпус PBT UL94V-0 со слотом для ключей против неправильного вставления, избегает обратного спаривания и изгиба булавок во время массовой сборки
• Медленные квадратные контакты поддерживают золото-цинные опции, стабильную передачу сигнала в условиях вибрации
• Полная настройка: длина булавки, отсутствующая булавка, толщина покрытия, соответствие проволочного корпуса доступны; RoHS & REACH совместимы для глобальных проектов
• Устойчивая проходная DIP-полая обеспечивает превосходную механическую удерживающую силу для применения ПКБ промышленного класса

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Этот 2,54мм толщиной 2×5Pin двойной ряд коробки заголовка (заголовка обернутая) является DIP через отверстие типа мужского разъема для печатных плат.Он предназначен для соединения провода с панелью и панель с панелью, широко сочетаются с 2,54 мм IDC ленточные кабельные розетки. Черный огнеупорный изолятор обеспечивает стабильность производства.и совпадающие проволочные корпуса, чтобы удовлетворить прототип, массового производства и требований к проектам OEM.

Характеристики продукта

1. Стандартный 2,54 мм проход, двойной ряд 2 × 5P в общей сложности 10 контактов, DIP прямой через отверстие PCB установки
2. Обтянутый корпус защищает булавки от деформации во время обращения, сборки и транспортировки
3. Встроенный поляризационный ключевой слот для предотвращения обратного вставления, снижения риска короткого замыкания в объемном производстве
4. Черный огнеупорный корпус PBT UL94V-0, широкий диапазон температур работы
5. Квадратные контактные булавки из латуни, множественные альтернативы покрытия (стакан, золотой флеш, выборочное золото)
6. Высоко настраиваемая: длина булавки, специальное расположение отсутствующих булавок, индивидуальная толщина покрытия, соответствующие проволочные корпуса
7. Соответствует требованиям RoHS и REACH; подходит для автоматизированной сборки и ручной сварки
8. Идеальная совместимость с готовыми 2,54 мм IDC плоскими кабельными разъемами

Преимущество продукта

1. Противоошибочная установка: Покрывало + поляризация ключ устранить повреждения обратного вставки, более низкий дефектный показатель для серийного производства по сравнению с не обернутые головки булавок
2. Высокая механическая надежность: DIP через отверстие сварки обеспечивает гораздо более сильное удержание ПКБ, чем SMT версии, хорошо работает в условиях удара и вибрации сценариев
3. Широкая совместимость: Полностью соответствует коммерческим розеткам кабелей IDC с лентой длиной 2,54 мм, сокращает цикл снабжения инженерами
4. Гибкая возможность настройки: Поддерживает модифицированную длину булавки, отсутствующий дизайн булавки, переменную толщину золота и поддерживающие проволочные корпуса для нестандартных требований проекта
5. Баланс затрат и эффективности: Тинованный вариант для потребительских товаров большого объема; золотой вариант для портов повторного тестирования / отладки; одна платформа с номером части охватывает несколько уровней затрат
6. Последовательный контроль качества: Строгий осмотр размеров на квадратных булавках и расположении клавиша корпуса для обеспечения последовательности скрещивания от партии к партии

Применение

• Промышленные модули управления, интерфейсы периферийных сигналов PLC
• IoT-устройства, шлюзы и внутренние соединения датчиков
• Медицинское вспомогательное оборудование (не имплантируемое), испытательные и измерительные приборы
• Оборудование для автоматизации, передача сигналов сервоуправляющим
• Потребительская электроника, бытовые приборы
• Роботика, оборудование для мониторинга безопасности
• Доска для создания прототипов, наборы для разработки, образовательное электронное оборудование

Варианты настройки

1. Тип установки: Выберите эту прямую версию DIP при подключении разъемов соединителя вертикально от верхней стороны ПК; выберите вариант прямого угла, если кабель выходит горизонтально от края ПК
2. Выбор покрытия:
   • Оцинкование: лучше всего для одноразовой сборки конечного продукта, экономически эффективно
   • Золотая вспышка / выборочное золото: выбирать для испытательных интерфейсов, портов отладки, модулей, требующих частого подключения.
3. Подтвердить пару спаривания: При проектировании ПКБ, убедитесь, что партнер спаривания является стандартным 2,54 мм IDC ленточной розеткой; не полагаться только на значение пича, дважды проверить контур корпуса и ключевое положение
4. Настройка длины булавки: Стандартная длина булавок для 1,6 мм ПКБ; сообщите нам, если вам нужны более длинные / более короткие булавки для толстых или тонких платок
5. Состояние окружающей среды: Для высоко вибрирующей промышленной среды, для лучшей защиты от неправильного сочетания приоритетное значение отдавайте заголовку DIP-коробки над незакрытым заголовком штифта
6. Специальная планировка: Обратитесь к нашей инженерной команде, если вам требуется отсутствующее расположение штифта или индивидуальное положение ключевого выреза
