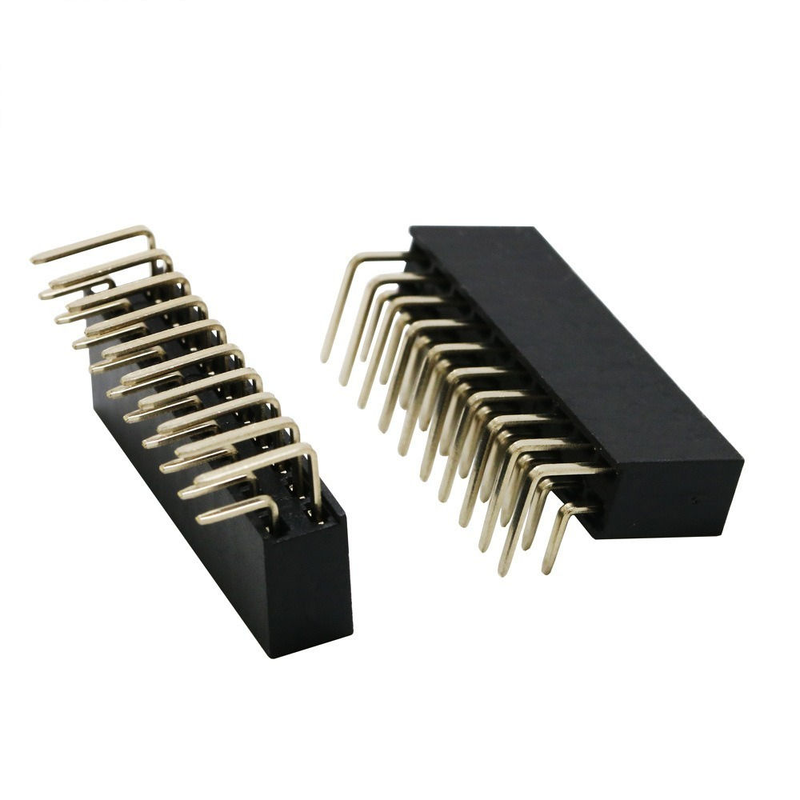

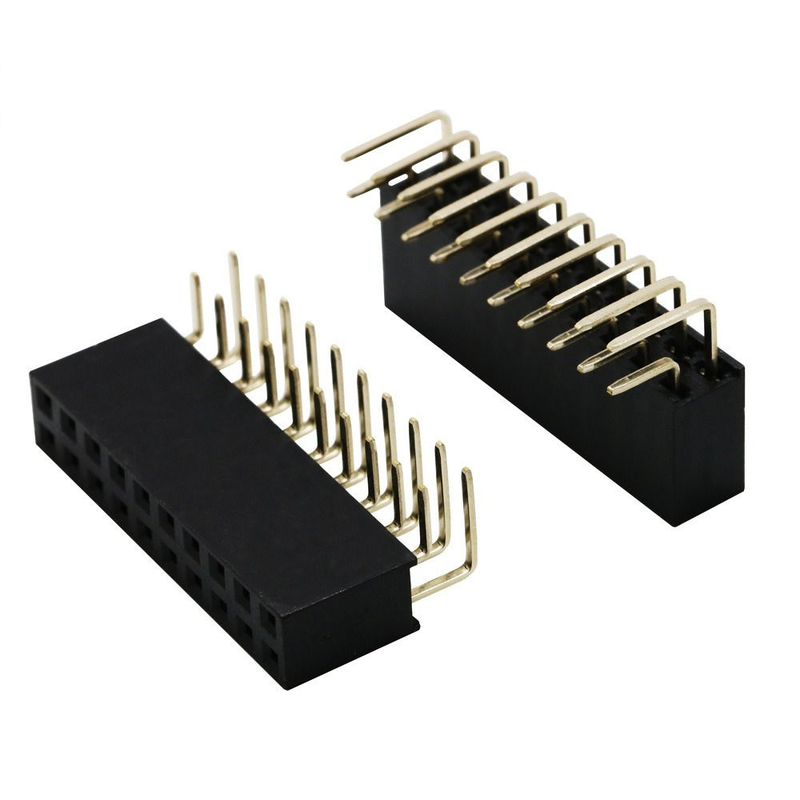

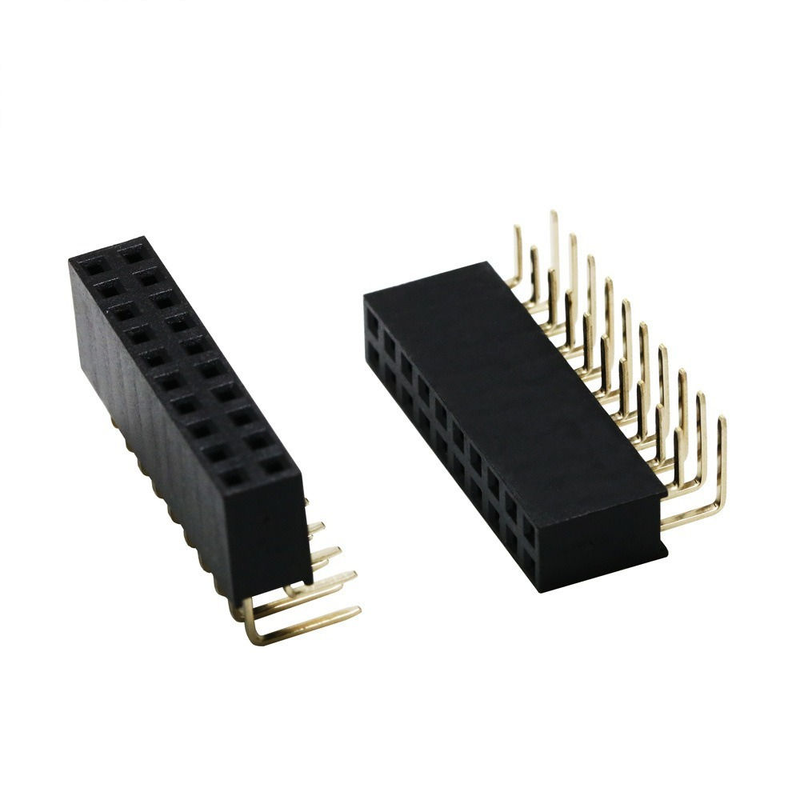

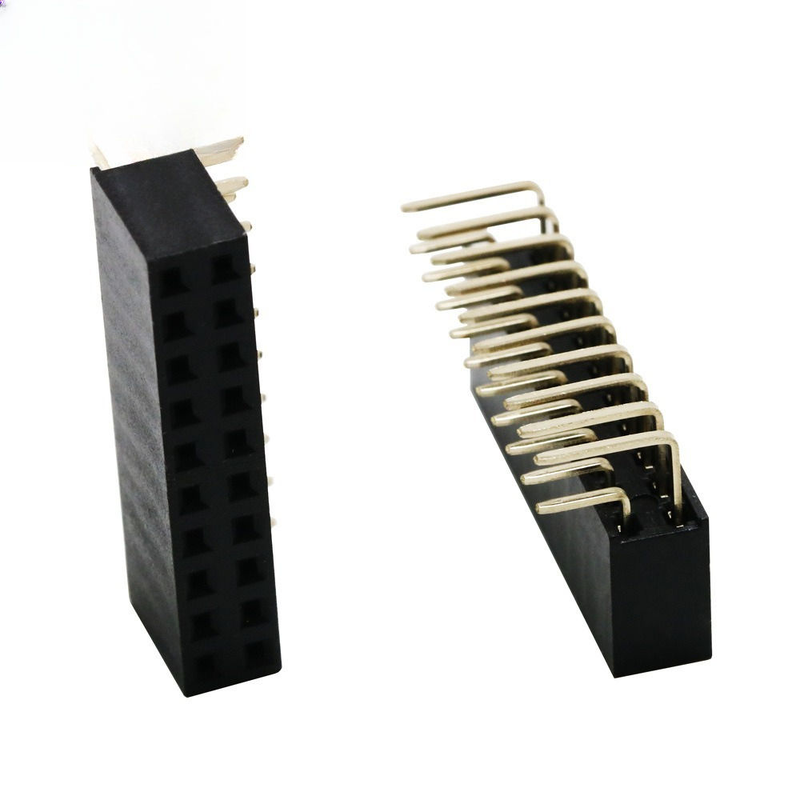

2X10P 20P Двойной ряд сгибается женский заголовок питч 2,54 мм штифт PBT материал фосфор бронзовые контакты

2X10P 20P Двухрядный угловой штыревой разъем с шагом 2,54 мм, материал PBT, контакты из фосфористой бронзы

Ключевые особенности

• Двухрядный 20-позиционный угловой штыревой разъем, стандартный промышленный шаг 2,54 мм (0,100 дюйма), совместимый с большинством стандартных штыревых разъемов 2,54 мм
• Контакты из фосфористой бронзы с двойным лучом: стабильное усилие пружины, низкое контактное сопротивление, длительный срок службы при подключении, превосходит обычные латунные контакты при вибрации и температурных циклах
• Черный изолятор PBT, огнестойкий по стандарту UL94-V0, хорошее теплостойкость для процесса пайки волной, меньшая деформация корпуса при массовом производстве
• Угловое подключение для горизонтального соединения печатных плат / платы с кабелем, экономит вертикальное пространство корпуса; настраиваемое покрытие и количество контактов для OEM-проектов
• Соответствует RoHS и REACH, стабильная консистенция партий, поддержка прототипирования малых партий и крупносерийного производства

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по эксплуатации и пайке

Особенности продукта

1. Двухрядный 2×10P (всего 20 контактов), шаг 2,54 мм, угловое сквозное подключение для горизонтальной сборки
2. Контактная структура из фосфористой бронзы с двойным лучом, обеспечивает надежное контактное давление при ударных и вибрационных нагрузках
3. Изолятор PBT, класс UL94-V0, отличная термическая стабильность к теплу при пайке, защита от растрескивания при температурных колебаниях
4. Множество вариантов покрытия: олово поверх никеля для общих сигналов; золотое покрытие поверх никеля для высокой надежности / применений во влажной среде
5. Стандартный интерфейс штыря 0,64 мм, совместим с мировыми стандартными сериями штыревых разъемов 2,54 мм
6. Соответствует RoHS, настраиваемые количество контактов, толщина покрытия, установочные штифты в соответствии с чертежами заказчика

Преимущества продукта

1. Улучшение надежности контактов: Пружинные контакты из фосфористой бронзы по сравнению с обычной латунью, лучшая устойчивость к релаксации напряжений; усилие пружины контакта остается постоянным после многократных подключений, снижает риск прерывистого отказа сигнала в вибрационном оборудовании.
2. Удобный для сборки корпус: Материал PBT устойчив к высокой температуре пайки волной; низкий коэффициент деформации корпуса при массовом производстве, более низкий коэффициент переделки печатных плат по сравнению с дешевыми нейлоновыми аналогами.
3. Экономия пространства: Угловая конструкция обеспечивает горизонтальное соединение, идеально подходит для устройств с ограниченной вертикальной внутренней высотой; гибкая конструкция механической структуры для вашего корпуса.
4. Кросс-брендовая совместимость: Полностью соответствует стандартным промышленным штыревым разъемам 2,54 мм; не требуется дополнительная модификация при замене аналогов других брендов.
5. Гибкие коммерческие условия: Поддержка прототипирования с низким MOQ, оптимизация затрат при крупносерийном производстве; модификация толщины покрытия, установочных штифтов и количества контактов для индивидуальных проектов.

Применение

• Промышленные платы управления, периферийные модули ПЛК, передача сигналов датчиков
• Оборудование Интернета вещей, шлюзы, платы для встраиваемых систем
• Устройства умного дома, печатные платы управления бытовой техникой
• Испытательное и измерительное оборудование, внутреннее соединение сигналов приборов
• Автомобильная вспомогательная электроника, подключение сигналов модуля питания
• Печатные платы медицинских устройств для некритических сигналов, субплаты управления робототехникой

Варианты настройки

1. Подтвердите направление монтажа: это 90-градусный угловой тип; выберите прямой тип, если требуется подключение сверху.
2. Проверьте ответный партнер: должен соответствовать стандартному штыревому разъему с квадратным штырем 2,54 мм (размер штыря 0,64 мм).
3. Выберите покрытие:
   • Олово-никель: экономичное решение для общих внутренних сигнальных приложений
   • Золото-никелевое покрытие: выбирайте для применений в условиях высокой влажности, вибрации или для оборудования с длительным сроком службы
4. Примечание по печатной плате: спроектируйте контактную площадку для сквозного отверстия, соответствующую посадочному месту углового штыря; соблюдайте температуру и время пайки в указанных пределах, чтобы избежать плавления PBT.
5. Если вам нужны установочные штифты, специальное количество контактов или индивидуальная толщина покрытия, отправьте нам свой чертеж для расчета стоимости.
