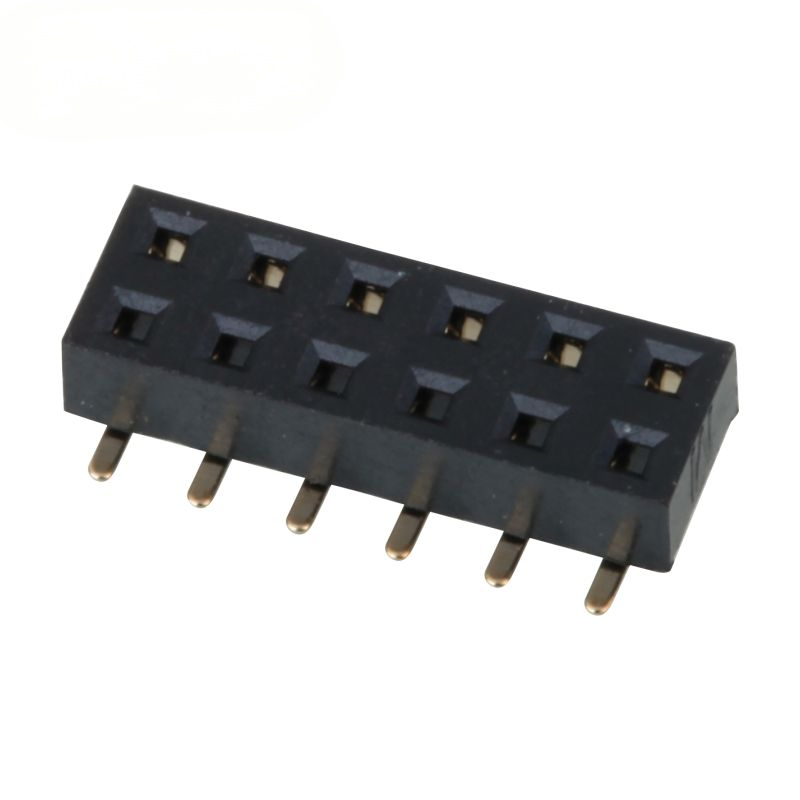

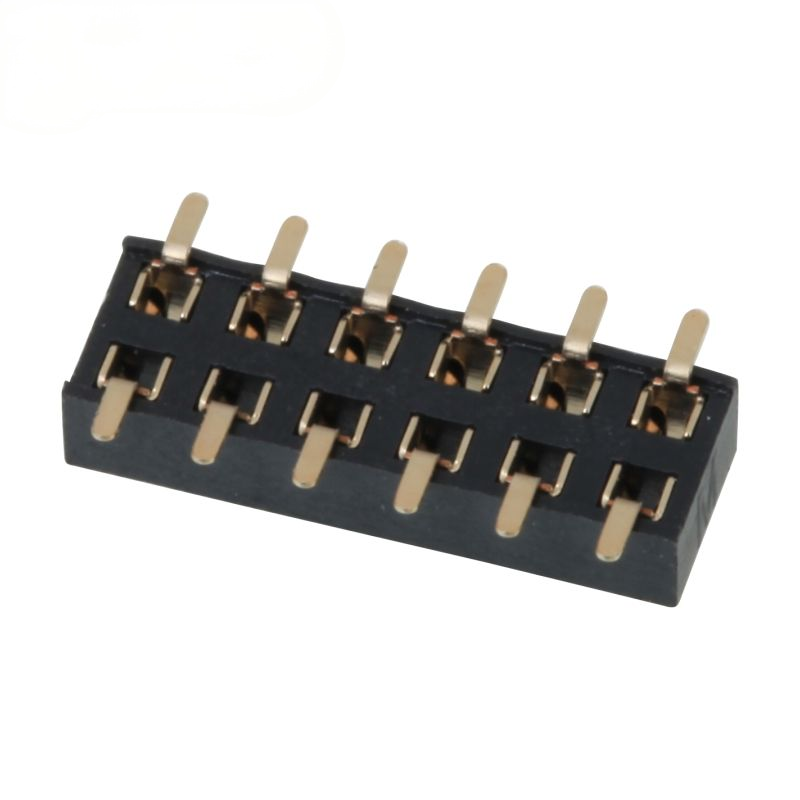

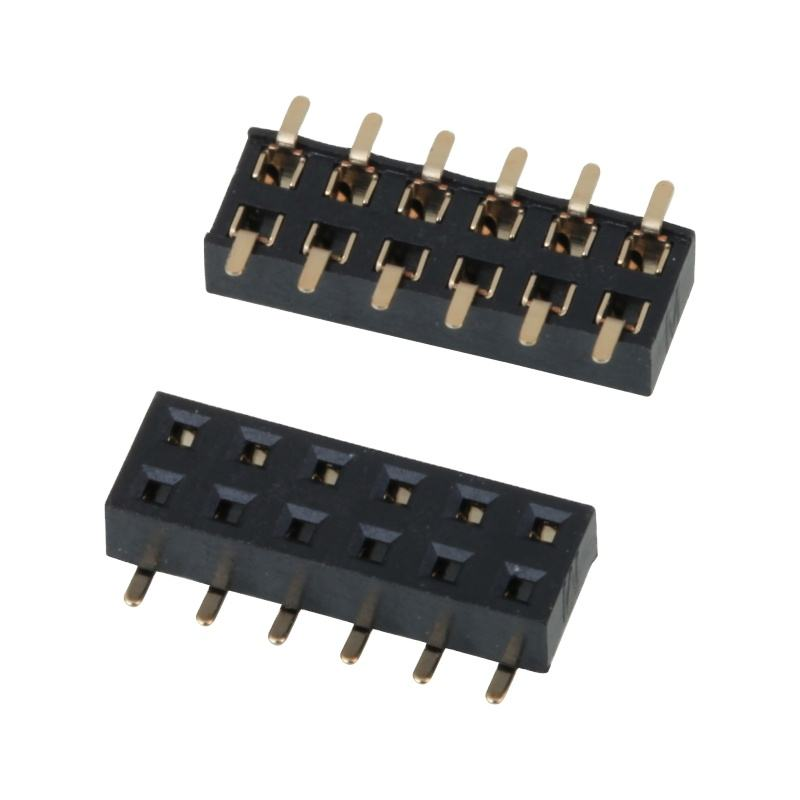

SMD 2.0mm Connector Female Header Двухрядный нижний вход золотой шприц женский заголовок

SMD разъем 2.0 мм, гнездовая головка, двухрядная, нижний вход, позолоченный штырь, гнездовая головка

Ключевые особенности

• Двухрядная конструкция SMT с нижним входом экономит место на верхней стороне печатной платы, идеально подходит для компактной компоновки стековых плат
• Шаг 2.0 мм, обеспечивает баланс между уменьшением площади и механической прочностью по сравнению со стандартом 2.54 мм
• Позолоченные контактные штыри: низкое контактное сопротивление, антиокислительные свойства, стабильная передача сигнала для длительной работы
• Высокотемпературный корпус PA6T UL94V-0, поддерживает пайку оплавлением, ленточная упаковка для автоматизированных сборочных линий
• Широкие возможности настройки количества контактов: от 2x2 до 2x40 позиций, доступна настройка высоты штыря и толщины покрытия OEM
• Соответствие RoHS / REACH, отвечает требованиям мировой промышленной электроники

Описание продукта

Общие механические параметры

Материалы и электрические характеристики

Условия эксплуатации и рекомендации по пайке

Особенности продукта

1. SMT-терминалы с нижним входом типа «крыло чайки»; отсутствие выступающих штырей на верхней стороне изолятора, что предотвращает помехи компонентам на верхнем слое печатной платы
2. Двухрядная компоновка, шаг 2.0 мм, настраиваемое количество контактов от 2x2 до 2x40 позиций
3. Контакт: основа из латунного сплава с покрытием золото поверх никеля; настраиваемая толщина золота (3 мкм ~ 30 мкм)
4. Корпус: высокотемпературный термопласт PA6T, огнестойкий UL94V-0, черный цвет, устойчив к термическому шоку при пайке оплавлением
5. Стандартная упаковка в ленту и катушку; опциональная упаковка в трубку для прототипов и мелкосерийного производства
6. Строгая согласованность размеров; стабильное усилие сопряжения, снижает риск прерывистого соединения после многократных циклов подключения

Преимущества продукта

1. Уникальная ценность SMT с нижним входом: Отсутствие штырей, выступающих над корпусом. Конструкторы могут размещать чувствительные к высоте компоненты непосредственно над областью разъема, что значительно повышает гибкость компоновки компактных стековых печатных плат по сравнению с вертикальными SMT-разъемами с верхним входом
2. Позолоченные контакты предотвращают окисление; надежно работают во влажных промышленных условиях, снижая частоту отказов в полевых условиях для сигнальных цепей.
3. Высокотемпературный корпус PA6T исключает риск плавления/деформации при бессвинцовой пайке оплавлением, совместим со стандартными линиями производства SMT, не требует специальной настройки процесса.
4. Широкий диапазон количества контактов + настраиваемая толщина покрытия, поддерживает НИОКР прототипов и массовые OEM-проекты.
5. Стабильное усилие сопряжения: не слишком слабое, чтобы вызвать плохой контакт, и не слишком тугое, чтобы затруднить сборку.
6. Строгий выходной контроль размеров, согласованный форм-фактор; простое создание библиотеки форм-факторов для проектирования печатных плат.

Применение

• Промышленные платы управления и модули шлюзов IoT
• Встраиваемые вычисления, вспомогательные межсоединения одноплатных компьютеров
• Оборудование для умного дома, модули датчиков
• Вспомогательное медицинское электронное оборудование
• Периферийное сетевое оборудование
• Автомобильные электронные сборки интерьера, не связанные с безопасностью
• Потребительская электроника, модули периферии дисплеев

Варианты настройки

1. Подтвердите количество контактов: выберите двухрядные позиции (2xN) в соответствии с количеством ваших сигнальных/силовых каналов.
2. Направление монтажа: выберите этот SMT нижний вход когда вам нужно нулевое выступание штырей на верхней стороне печатной платы; не выбирайте, если вам нужна пайка сквозным отверстием.
3. Требования к покрытию:
   • Сигнальные устройства / бытовые потребительские устройства: золотое покрытие (3 мкм ~ 6 мкм) для баланса стоимости
   • Промышленная среда с высокой влажностью: выберите более толстое золотое покрытие ≥ 10 мкм
4. Условия пайки оплавлением: следуйте нашему профилю пайки; не превышайте пиковую температуру 245 °C.
5. Сопрягаемая часть: должна соответствовать стандартному штыревому разъему с шагом 2.0 мм; проверьте механическую высоту сопряжения перед массовым заказом.
6. Упаковка: выберите ленту и катушку для автоматического SMT; трубку для лабораторных прототипов.
