2.0mm Pitch Female Pin Header SMT 2*9pin Double Rows Pin Header Connector

Основные преимущества

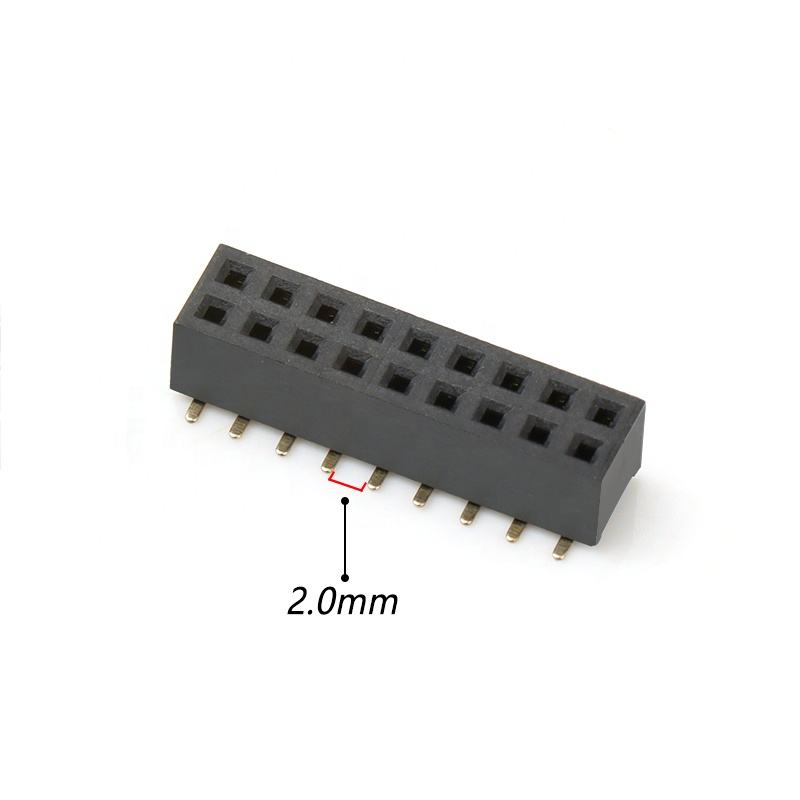

• Шаг 2.0 мм, двухрядный разъем 2x9 Pin SMT для поверхностного монтажа, экономит место на печатной плате по сравнению с аналогом 2.54 мм
• Корпус из высокотемпературного PA6T, совместим со стандартными линиями пайки оплавлением

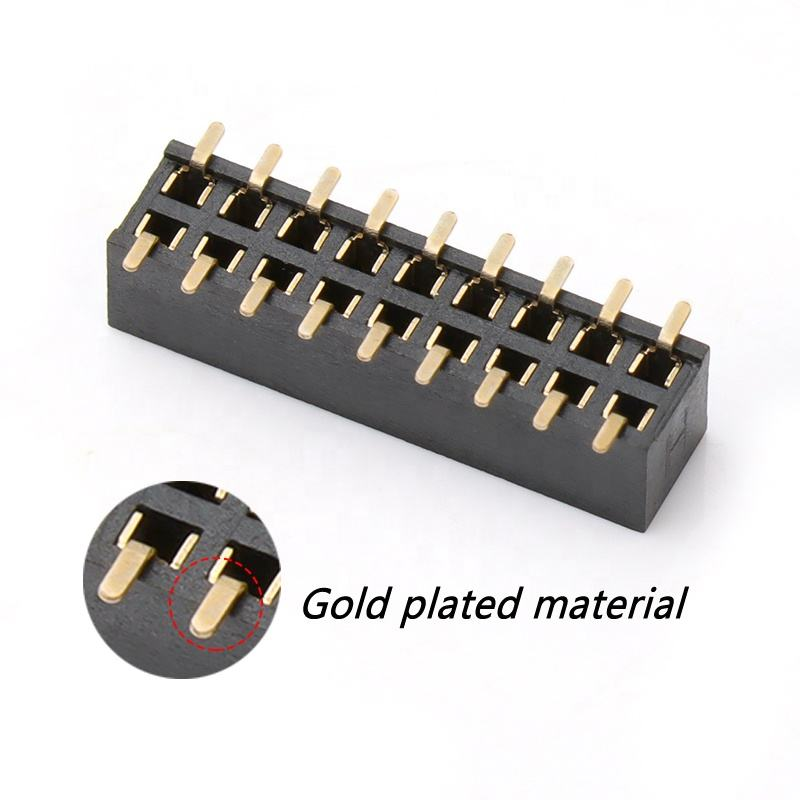

• Контакты из фосфористой бронзы, опциональное золотое покрытие, стабильный сигнал и низкое контактное сопротивление
• Стандартный форм-фактор, прямая замена для основных промышленных аналогов
• Соответствие RoHS и REACH; лоточная упаковка для высокообъемного массового производства SMT

Штыревые разъемы (пиновые коннекторы) представляют собой жесткие металлические разъемы, которые припаиваются к печатной плате и выступают вверх для приема соединения от гнездового разъема. Хотя штыревые разъемы (часто называемые PH или хедерами) по определению являются мужскими, их женские аналоги также довольно распространены, и мы называем их гнездовыми разъемами (FH) или хедерами-коннекторами.
Шаг: 1.27 мм / 2.0 мм / 2.54 мм
Материал: Изолятор: PA6T / PBT
Материал контактов: Латунь / Фосфористая бронза
Форма: Изогнутая / Прямая
Количество контактов: 2-40
Высота: 8.5 мм / 9.5 мм / 10.5 мм / 11.5 мм

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по эксплуатации и пайке

Особенности продукта

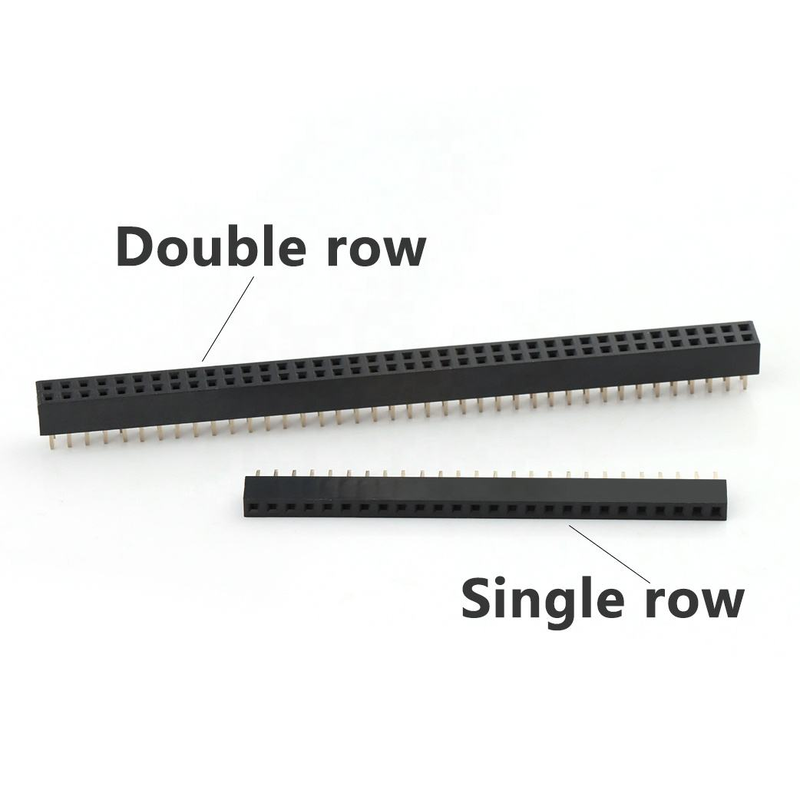

1. Двухрядная конфигурация 2x9 контактов, всего 18 контактных позиций для многоканальной передачи сигналов
2. Профиль поверхностного монтажа SMT, подходит для автоматизированной сборки оплавлением; не требуется сверление сквозных отверстий
3. Высокотемпературный изолятор PA6T UL94V-0, устойчив к термической деформации в процессе пайки оплавлением
4. Клеммы из фосфористой бронзы обеспечивают хорошую упругость для многократных циклов соединения
5. Гибкие варианты покрытия: золотое покрытие / олово поверх никеля для баланса стоимости и коррозионной стойкости
6. Стандартный шаблон печатной платы, простой импорт в библиотеки для Altium, KiCad, Cadence
7. Черный цвет корпуса; лоточная упаковка для высокоскоростного производства SMT методом pick-and-place
8. Соответствует RoHS и REACH для доступа на мировой рынок

Преимущества продукта

1. Компактная компоновка: Шаг 2.0 мм уменьшает занимаемую площадь на печатной плате по сравнению с традиционными разъемами 2.54 мм, идеально подходит для компактного встраиваемого оборудования.
2. Дружелюбен к массовому производству: Конструкция в лотках SMT бесшовно работает с автоматами pick-and-place, снижая затраты на сборку.
3. Надежная производительность контактов: Клеммы из фосфористой бронзы сохраняют стабильное усилие пружины после многократных подключений, предотвращая прерывистые сбои сигнала.
4. Инженерное удобство: Стандартный форм-фактор, готовая к использованию библиотека печатных плат, сокращает цикл валидации оборудования.
5. Гибкое по стоимости покрытие: выберите оловянное покрытие для общих сигнальных приложений; золотое покрытие для рабочих сред с высокой вибрацией / высокой влажностью.
6. Взаимозаменяемость: совместимость контактов с основными рыночными аналогами, поддержка замены в спецификации без перепроектирования.

Применение

• Встраиваемые платы управления и модули IoT-шлюзов
• Промышленное оборудование для сбора датчиков и данных
• Вспомогательное медицинское управляющее оборудование
• Печатные платы контроллеров умного дома
• Периферийные платы интерфейсов ЖК-дисплеев
• Внутренние соединения приборов для тестирования и измерений
• Автомобильные электронные сборки для интерьера, не связанные с безопасностью

Варианты индивидуализации

1. Подтвердите шаг: строго выбирайте ответный штыревой разъем с шагом 2.0 мм; смешивание с шагом 2.54 мм приведет к повреждению при сборке.
2. Тип монтажа: выберите эту версию SMT, если ваш проект требует полной обработки SMT; выберите сквозной тип, если преобладает ручная пайка.
3. Выбор покрытия:
   • Олово-никель: для внутренних сигнальных цепей с нормальной влажностью, экономически эффективно.
   • Золотое покрытие: для наружных работ, интенсивных вибраций или сценариев работы с высокой влажностью.
4. Термическое напоминание: конструкция контактных площадок печатной платы должна соответствовать нашей рекомендуемой схеме; избегайте короткого замыкания контактных площадок во время пайки оплавлением.
5. Ограничение по току: максимум 2 А на контакт; не используйте для сильноточных цепей питания, выходящих за пределы номинальных параметров.
6. Проверка соединения: проверьте общее требование к 18 контактам (2x9); свяжитесь с нами для индивидуализации, если вам нужно другое количество контактов.
