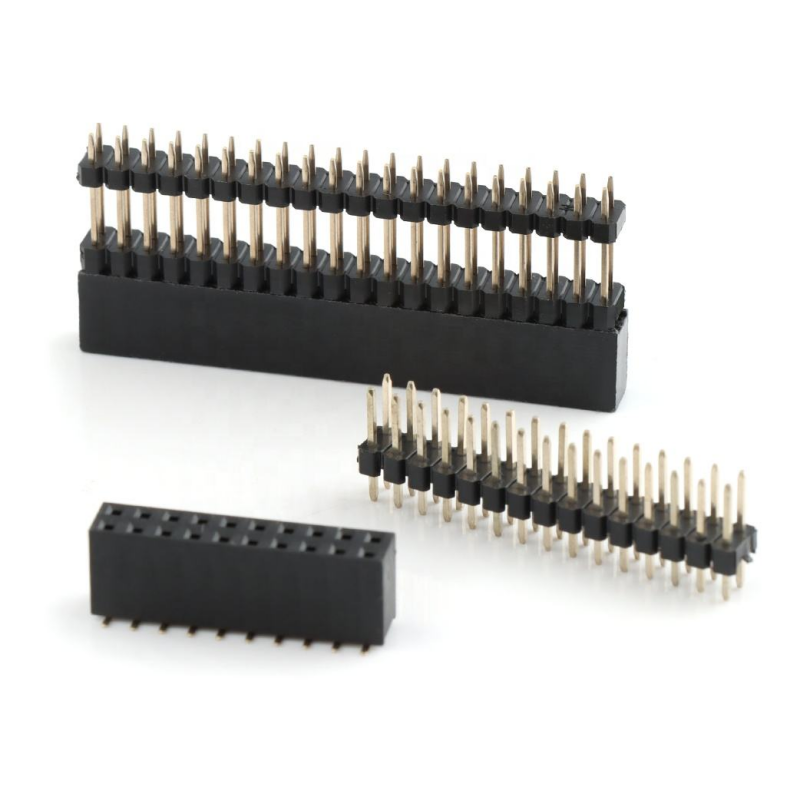

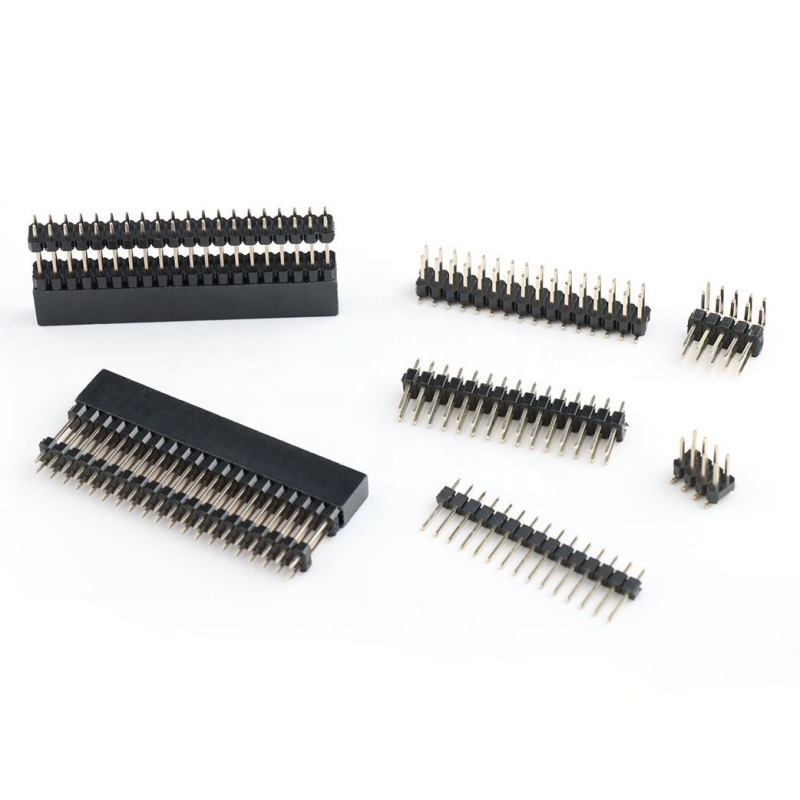

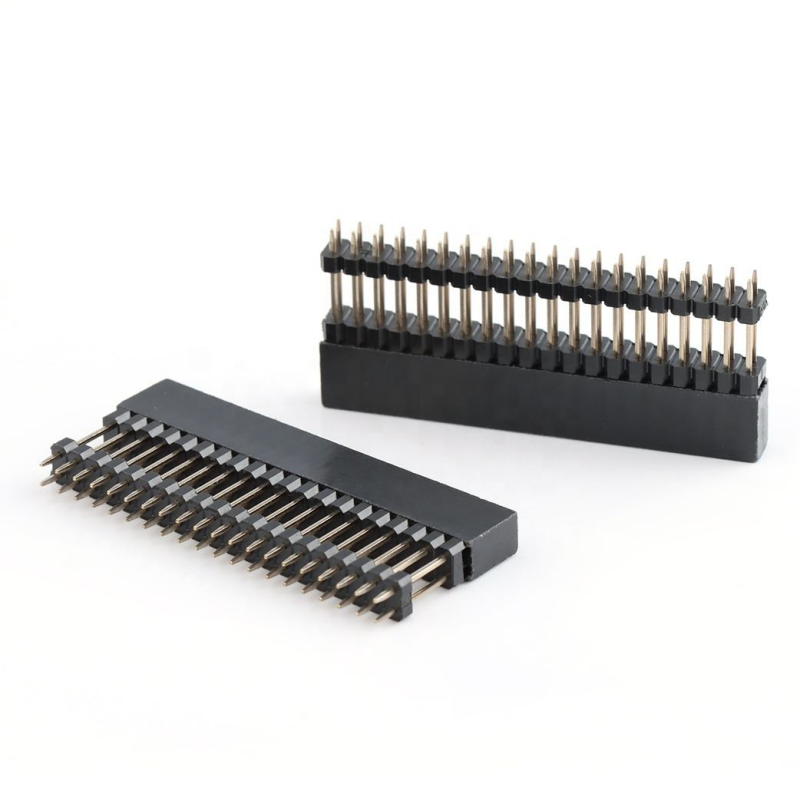

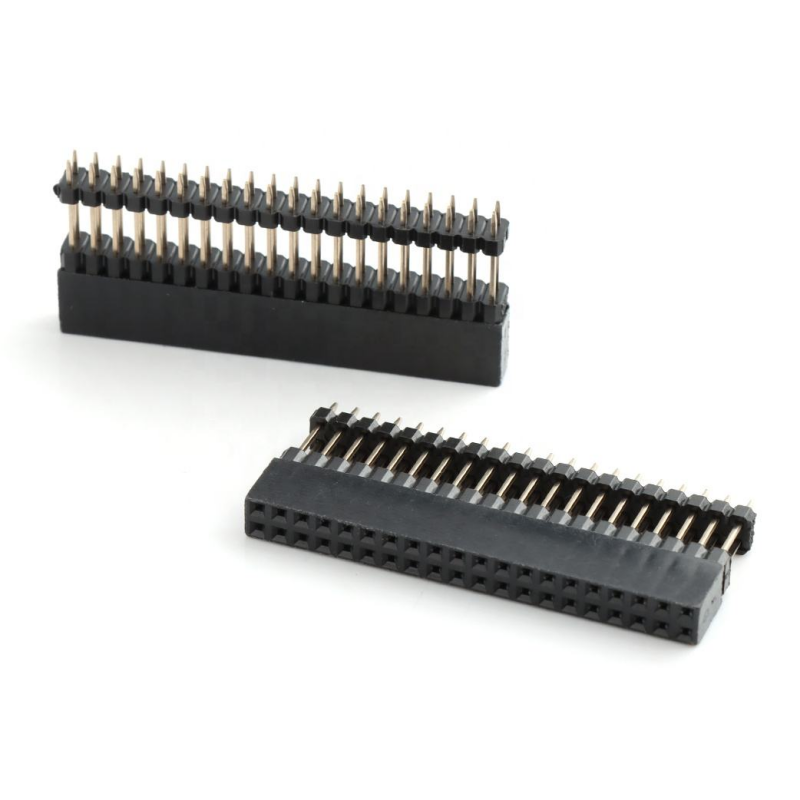

Двухрядный штыревой разъем с шагом 2,54 мм, высота 220 контактов, прямой соединительный разъем, штыревой разъем 0,1 дюйма

Выделение

• Увеличенный соединительный корпус, дополнительный вертикальный зазор для компоновки компонентов на плате
• Стандартный двухрядный разъем 2x20P с шагом 2,54 мм (0,1 дюйма), полностью совместимый с основными штыревыми разъемами с шагом 0,1 дюйма
• Прямая вертикальная конструкция для сквозного монтажа, надежное механическое удержание при многократном подключении/отключении
• Изолятор, соответствующий стандарту UL94-V-0 по огнестойкости, соответствует требованиям RoHS, поддерживает варианты покрытия оловом / селективным золотом
• Настраиваемая высота соединения, длина штыря и толщина покрытия для промышленных проектов и прототипирования

Штыревые разъемы — это жесткие металлические разъемы, припаиваемые к печатной плате и выступающие для приема соединения от гнездового разъема. Хотя штыревые разъемы (часто называемые PH или разъемами) по определению являются «папами», их «материнские» эквиваленты также довольно распространены, и мы называем их гнездовыми разъемами (FH) или соединителями разъемов.
Шаг: 1,27 мм/2,0 мм/2,54 мм
Материал: Изолятор: PA6T/PBT
Материал контакта: Латунь/фосфорная бронза
Форма: Изогнутая/прямая
Штыри: 2-40

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по окружающей среде и пайке

Особенности продукта

1. Двухрядный 2x20P (40 контактов), стандартный шаг 2,54 мм / 0,1 дюйма, совместим с готовыми штыревыми разъемами 0,1 дюйма
2. Увеличенный корпус изолятора, увеличенный зазор для соединения, чтобы избежать столкновения компонентов между соединенными печатными платами
3. Прямая вертикальная конструкция для сквозного монтажа; стабильное позиционирование во время пайки волной
4. Подпружиненные гнездовые контакты, постоянное усилие захвата для предотвращения прерывистого соединения
5. Черный корпус PA6T / PBT, огнестойкость UL94-V-0, широкий диапазон рабочих температур
6. Несколько вариантов покрытия: чистое олово, селективное золотое покрытие поверх никелевой основы для различных требований к сроку службы
7. Соответствие RoHS и REACH, доступна настройка размеров OEM (длина штыря, высота соединения, количество штырей)

Преимущество продукта

1. Преимущество увеличенного соединения: Решает проблему помех при установке высоких компонентов на перекрывающиеся печатные платы; нет необходимости изменять компоновку печатной платы. Отличается от обычных низкопрофильных гнездовых разъемов.
2. Взаимозаменяемость: Строгий допуск размеров шага 2,54 мм, напрямую соединяется с универсальными штыревыми разъемами 0,1 дюйма от основных поставщиков.
3. Механическая надежность: Пайка сквозным монтажом обеспечивает гораздо более высокое сопротивление выдергиванию, чем разъемы SMT, подходит для устройств, подверженных ударам и вибрации.
4. Гибкое решение для покрытия по стоимости: Селективное золото только на контактной поверхности соединения балансирует срок службы и стоимость BOM, вместо дорогостоящего полноповерхностного золотого покрытия.
5. Инженерная гибкость: Поддержка модификации высоты соединения, длины хвостовика штыря и количества штырей для быстрой адаптации проекта.

Применение

• Встраиваемые платы управления и модули промышленных контроллеров
• Шлюзы IoT, блоки сбора данных с датчиков
• Платы расширения одноплатных компьютеров, платформы для разработки прототипов
• Автоматизированное оборудование, контрольно-измерительные приборы
• Потребительская электроника, модули соединения блоков питания
• Вспомогательное медицинское оборудование, платы периферийных устройств связи

Варианты настройки

1. Подтверждение соединяемой части: Должен соответствовать двухрядному штыревому разъему с шагом 2,54 мм; проверьте квадратный размер штыря и глубину соединения.
2. Планирование высоты соединения: Измерьте самый высокий компонент на нижней печатной плате, выберите достаточную высоту увеличенного корпуса, чтобы избежать физического столкновения.
3. Монтаж: Это тип сквозного монтажа; убедитесь, что посадочное место на печатной плате соответствует схеме контактных площадок для сквозного монтажа. Не используйте для сборочных линий только SMT.
4. Выбор покрытия: Оловянное покрытие для статических соединений с низким числом циклов сопряжения; селективное золото для частого подключения или влажной промышленной среды.
5. Снижение номинального тока: Снижайте номинальный ток на контакт при высокой плотности смешанных сигнальных и силовых применений.
6. Пользовательский запрос: Если стандартный 2x20 не подходит, мы можем изготовить или формовать варианты с другим количеством контактов.
