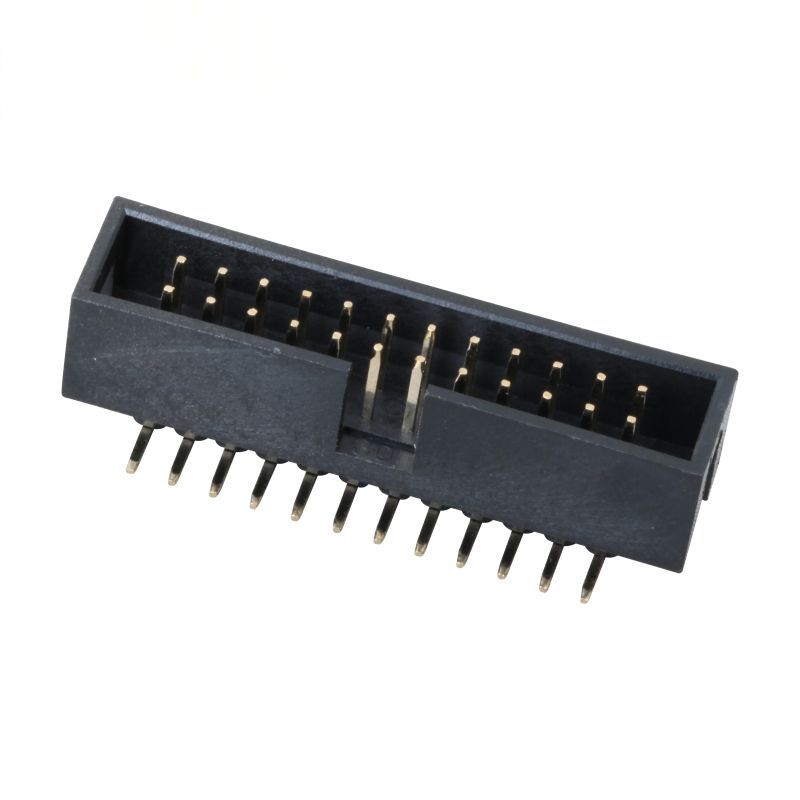

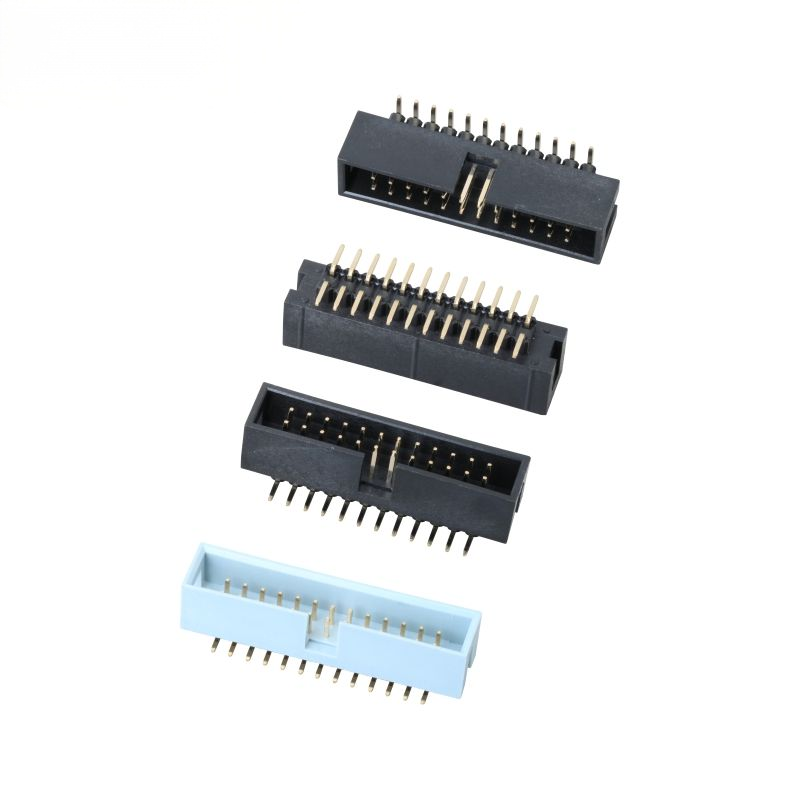

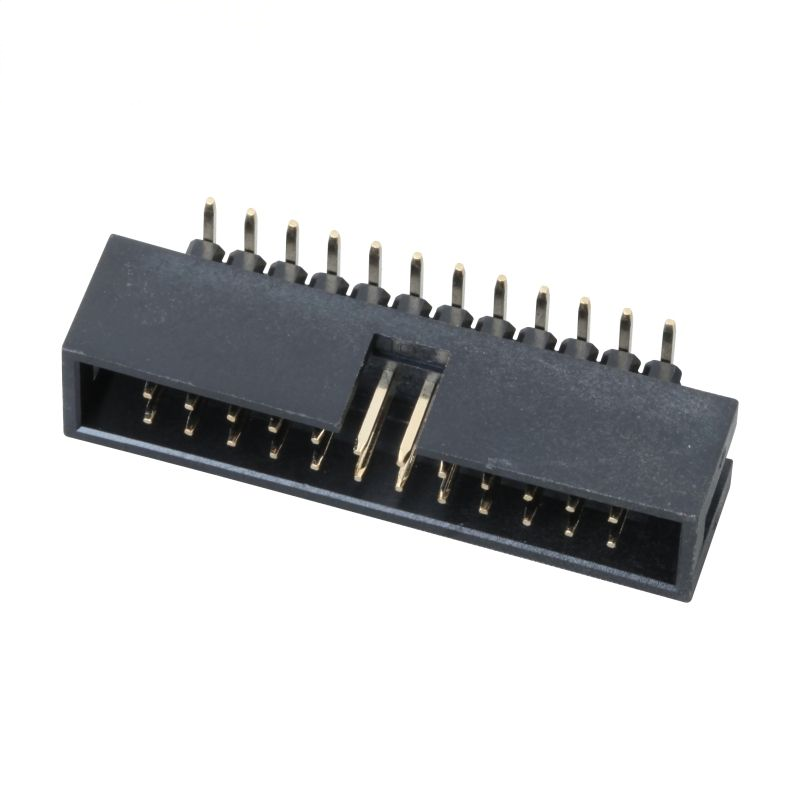

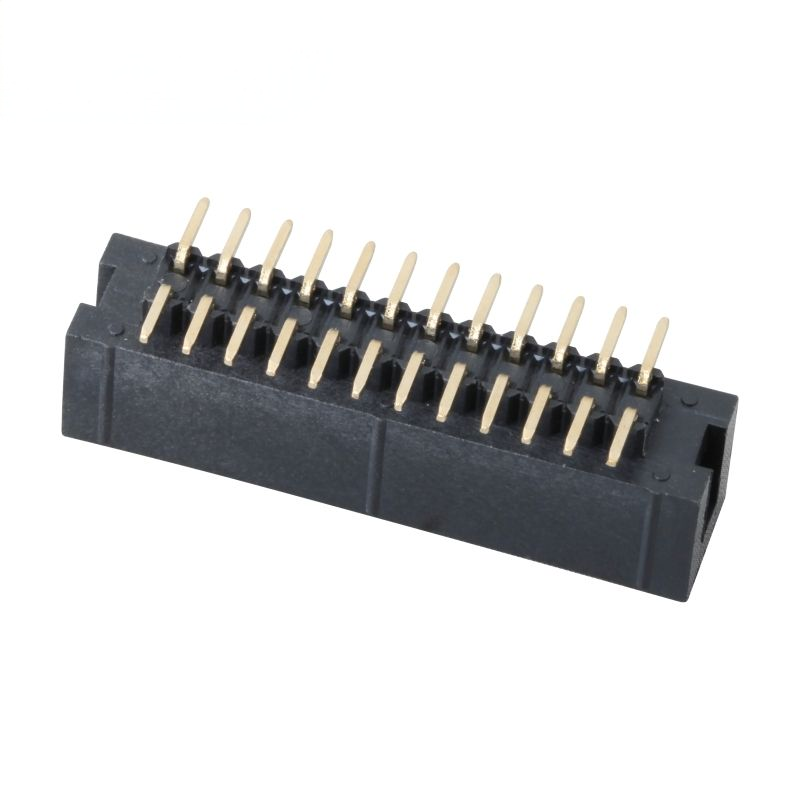

2.54-2xnPLB-H=8.8-SMT=10.5-SS Разъем типа "Box Header" 2.54мм 3.0А Электронные компоненты

Ключевые особенности

• Двухрядный экранированный разъем типа "Box Header" SMT со стандартным шагом 2.54 мм, общая высота H=8.8 мм, общий профиль печатной платы 10.5 мм, армирующая структура из нержавеющей стали (SS) для защиты от деформации
• Непрерывный ток 3.0 А на контакт, латунные контакты квадратного сечения 0.64 мм, опциональное покрытие золотом / оловом поверх никеля для критически важных по сигналу или экономически выгодных печатных плат
• Поляризованный корпус предотвращает неправильное соединение; оптимизированный форм-фактор для автоматизированного монтажа SMT при массовом производстве
• Высокотемпературный изолятор PA6T, соответствующий UL94V-0, соответствует требованиям RoHS-REACH, конфигурируемое количество контактов от 6P до 64P для межсоединений "провод-плата" / "плата-плата"

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по эксплуатации и пайке

Особенности продукта

1. Армированный нержавеющей сталью корпус устойчив к деформации во время сборки и вибрации в эксплуатации
2. Поверхностный монтаж SMT, адаптированный для автоматического размещения на ленте и катушке; не требуется сверление сквозных отверстий в печатной плате
3. Встроенный ключ поляризации исключает риск неправильного подключения, предотвращая повреждение цепи из-за неправильного соединения
4. Латунные контакты квадратного сечения 0.64 мм обеспечивают стабильное усилие контакта; доступны различные варианты покрытия (вспышка золотом, 3 мкм золото, олово-никель)
5. Высокотемпературный изолятор PA6T UL94V-0 выдерживает термическую нагрузку при пайке оплавлением без свинца
6. Модульный диапазон количества контактов: от 6P до 64P двухрядные, поддержка OEM-настройки количества контактов
7. Соответствие RoHS и REACH, опционально с низким содержанием галогенов для промышленных и медицинских проектов

Преимущества продукта

1. Армирование из нержавеющей стали SS: По сравнению с обычными пластиковыми разъемами типа "Box Header", улучшены характеристики защиты от скручивания и ударов для промышленных устройств, подверженных вибрации, снижая риск растрескивания корпуса во время автоматического монтажа.
2. Точная общая высота 10.5 мм: Соответствует требованиям к механическому зазору многих устаревших систем IDC с шагом 2.54 мм; прямая замена стандартных разъемов типа "Box Header" на рынке без перепроектирования печатной платы.
3. Сбалансированные электрические характеристики: Номинальный ток 3 А на контакт подходит как для сигнальных, так и для маломощных силовых линий; гибкий выбор покрытия снижает стоимость BOM для сценариев, не требующих высокой скорости, при этом поддерживая золотое покрытие для высоконадежных сигнальных цепей.
4. Оптимизированная геометрия для SMT: Стабильный паяный контакт снижает риск образования "надгробий" при массовом производстве; упаковка на ленте и катушке напрямую подается в SMT-машины, снижая затраты на ручной труд.
5. Быстрая поддержка образцов: Настраиваемые количества контактов и толщина покрытия могут быть предоставлены в короткие сроки для инженерной валидации.

Применение

• Промышленные платы управления, периферийные модули ПЛК
• Шлюзы IoT, модули сбора данных с датчиков
• Медицинское вспомогательное электронное оборудование
• Основные платы умного дома
• Печатные платы контрольно-измерительных приборов
• Внутренние межсоединения провод-плата в коммуникационных терминалах
• Подключение сигналов в оборудовании автоматизации

Опции настройки

1. Подтвердите требуемое количество контактов: двухрядные, общее количество контактов от 6P до 64P; укажите точное количество контактов при запросе.
2. Выбор покрытия:
   • Олово-никель: экономически выгодное, для общих сигнальных цепей, в условиях нормальной влажности
   • 3 мкм золото поверх никеля: предпочтительно для условий вибрации, высоких температур или длительного срока службы
3. Механическая проверка: проверьте зазор 10.5 мм по общей высоте внутри вашего корпуса; убедитесь, что ответный разъем является стандартным разъемом IDC с шагом 2.54 мм.
4. Сборка: выберите ленту и катушку для автоматического SMT; лоток/трубка для мелкосерийных прототипов.
5. Особые требования: уведомите нас, если требуется материал с низким содержанием галогенов или медицинского класса.
