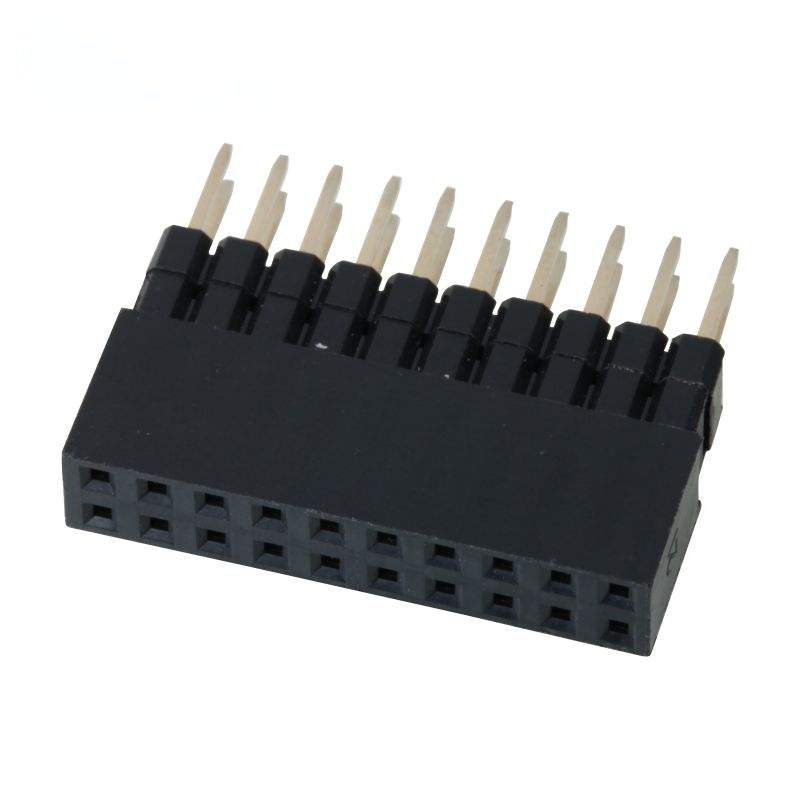

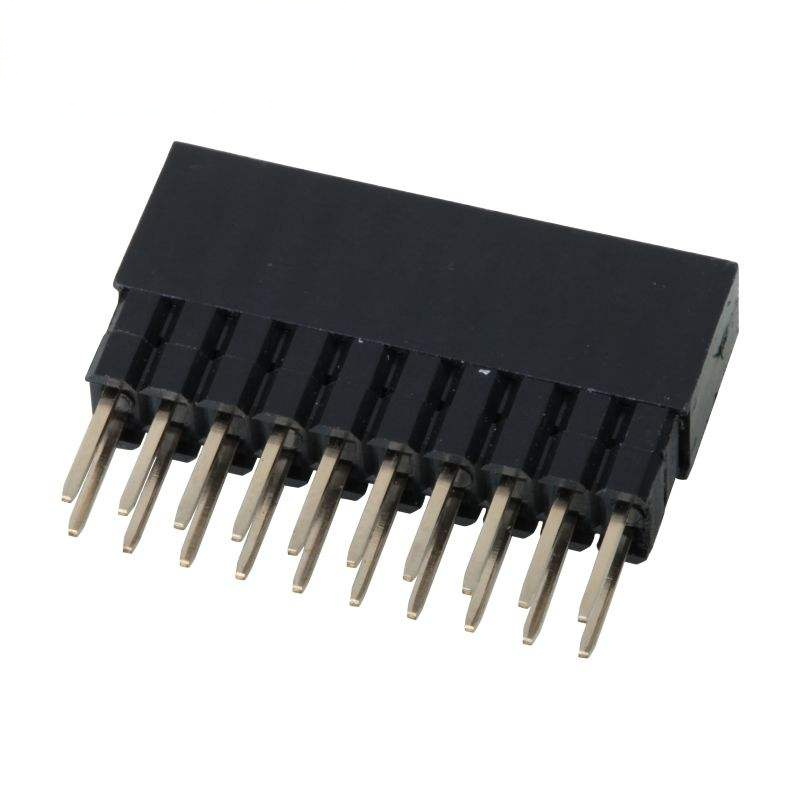

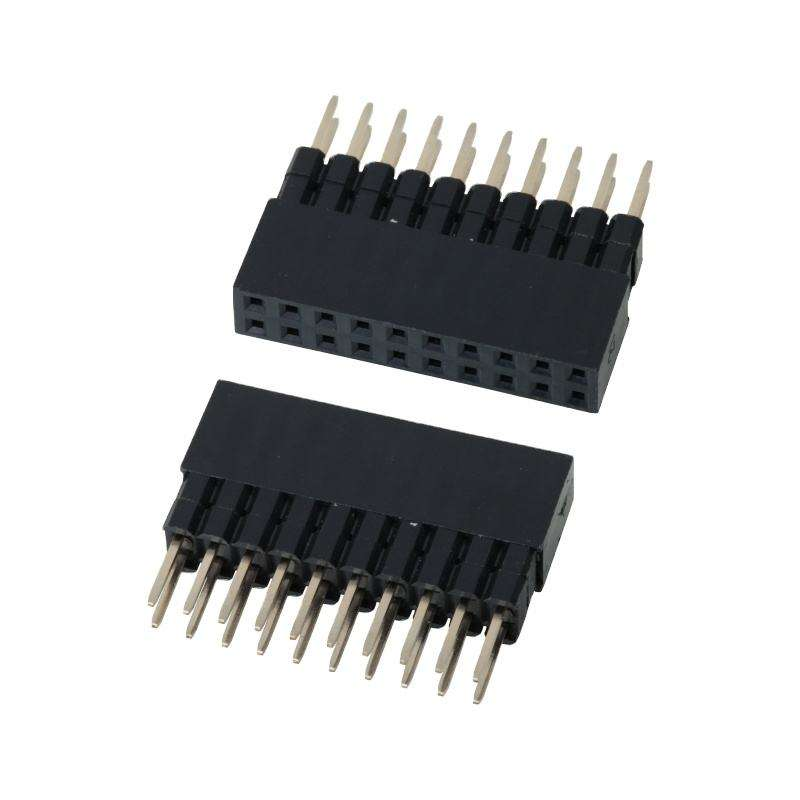

Разъем типа «мама» с двумя рядами штыревых контактов, шаг 2,54 мм, квадратный контакт 0,64x0,4 мм

Ключевые особенности

• Стандартный двухрядный разъем типа «мама» с шагом 2,54 мм, квадратный контакт 0,64x0,4 мм для точного соединения с соответствующим штыревым разъемом типа «папа»
• Высокотемпературный изолятор UL94V-0, поддержка поверхностного монтажа (SMT) и сквозного монтажа, соответствие RoHS и REACH
• Гибкие варианты покрытия: золотое напыление / 3 мкм - 30 мкм золото поверх никеля, соответствует требованиям к сигнальному уровню и умеренному току
• Широкий диапазон настраиваемого количества контактов (от 2x2P до 2x40P), упаковка на ленте и катушке / в лотке / россыпью для массового производства
• Низкое контактное сопротивление, стабильная целостность сигнала для промышленных, IoT и встраиваемых межплатных соединений

Описание продукта

Общие механические параметры

Материал и электрические характеристики

Руководство по эксплуатации и пайке

Особенности продукта

1. Двухрядная компоновка, шаг 2,54 мм (0,100 дюйма), квадратный контакт размером 0,64x0,4 мм для точного выравнивания при соединении контактов
2. Высокотемпературный корпус UL94V-0, устойчивый к термическим ударам при оплавлении
3. Контакты из фосфористой бронзы / латуни, настраиваемое золотое/оловянное покрытие на контактных и паяльных поверхностях
4. Множество вариантов количества контактов: от 2x2P до 2x40P; доступны вертикальная / правоугольная ориентация
5. Поддержка поверхностного монтажа (SMT) с помощью ленты и катушки для автоматического монтажа, а также упаковка в лотках и россыпью
6. Соответствие RoHS, квалифицирован для потребительской, промышленной и IoT электроники

Преимущества продукта

1. Квадратный контакт 0,64x0,4 мм: По сравнению с обычными гнездовыми разъемами с круглыми отверстиями, квадратный контакт обеспечивает большую площадь контакта, более низкое контактное сопротивление и лучшую виброустойчивость для оборудования, подверженного вибрации.
2. Двойная совместимость сборки: Поддерживает как ручную пайку сквозным монтажом, так и массовое производство SMT на ленте и катушке; одна серия продуктов охватывает этапы прототипирования и массового производства.
3. Гибкое решение по покрытию: Инженеры могут выбрать оловянное покрытие для проектов с ограниченным бюджетом или указанную толщину золота для высоконадежных сигнальных контактов, избегая перерасхода средств из-за избыточных спецификаций.
4. Полный диапазон настройки количества контактов: От 2x2P до 2x40P охватывает большинство сценариев межплатных соединений, с коротким сроком поставки стандартных деталей.
5. Стабильная тепловая производительность: Высокотемпературный корпус UL94V-0 снижает риск плавления корпуса во время пайки оплавлением, уменьшая процент брака при сборке.

Применение

• Промышленные платы управления и датчиковые модули
• Шлюз IoT, аппаратное обеспечение контроллера умного дома
• Платы для разработки встраиваемых систем, оборудование для тестирования и измерений
• Вспомогательные медицинские электронные модули
• Вспомогательная автомобильная электроника интерьера
• Потребительская электроника, блоки питания

Варианты настройки

1. Подтвердите шаг: Должен соответствовать шагу соответствующего штыревого разъема типа «папа» = 2,54 мм, размер контакта 0,64x0,4 мм квадратный.
2. Подтвердите количество контактов: Подсчитайте общее количество сигналов в цепи; двухрядный формат = 2 x N позиций.
3. Выберите тип монтажа:
   • SMT: выберите упаковку на ленте и катушке для автоматического монтажа
   • Сквозной монтаж: выберите россыпью/в лотке для ручной пайки
4. Ориентация: Вертикальная для стекируемых плат; Прямоугольная для межплатных соединений в боковом направлении.
5. Выбор покрытия:
   • Несигнальные контакты с ограниченным бюджетом: с оловянным покрытием
   • Сигнальный путь/вибрационная среда: с золотым покрытием (подтвердите требуемую толщину золота)
6. Рабочая среда: При работе при температуре выше 85 °C постоянно выбирайте версию корпуса PA6T.
7. Загрузите нашу спецификацию и посадочное место на печатной плате для импорта в библиотеку перед проектированием печатной платы.
