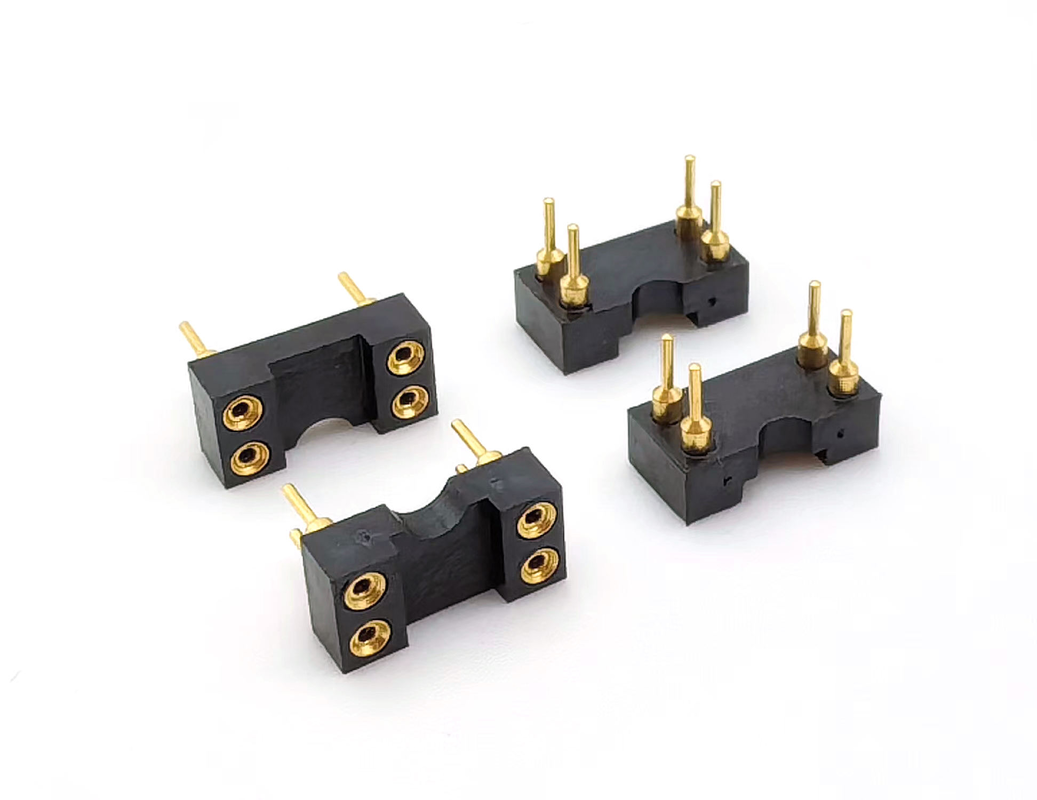

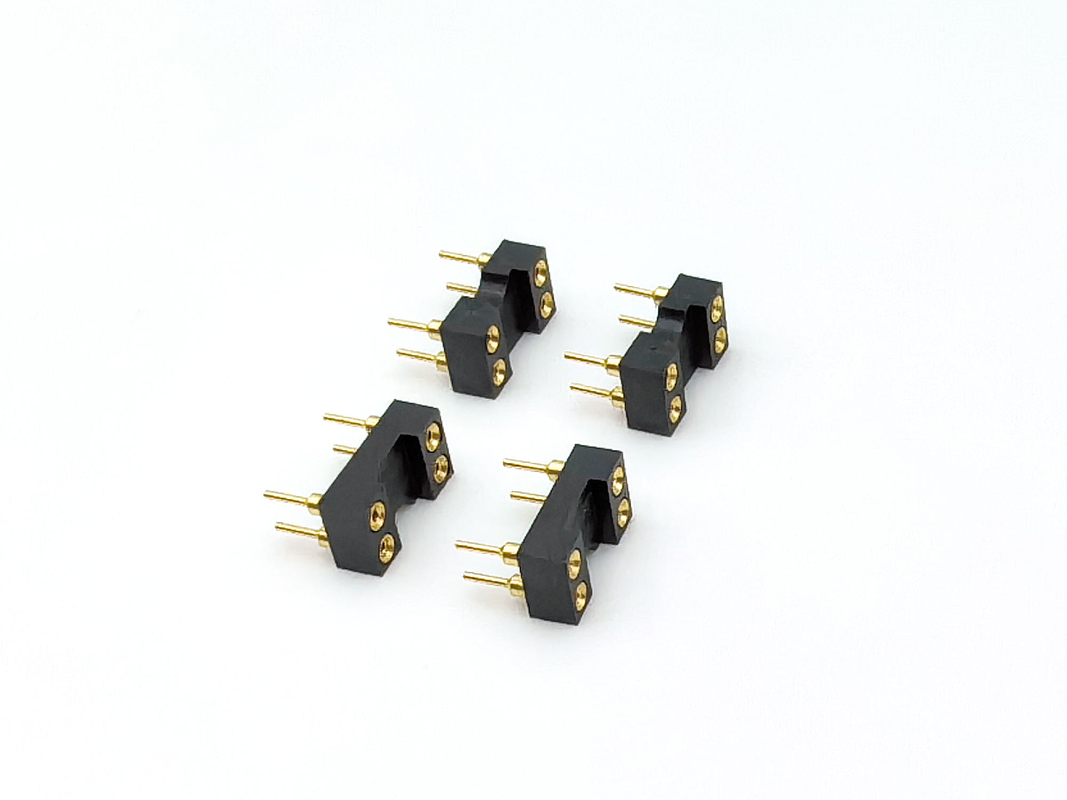

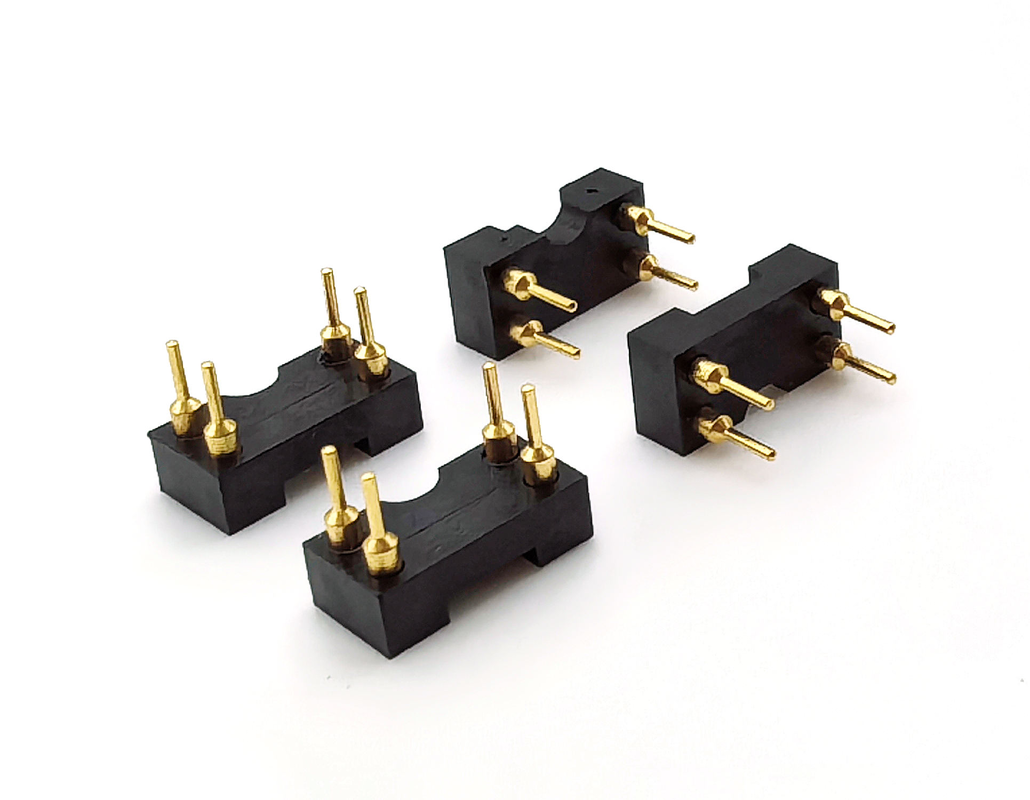

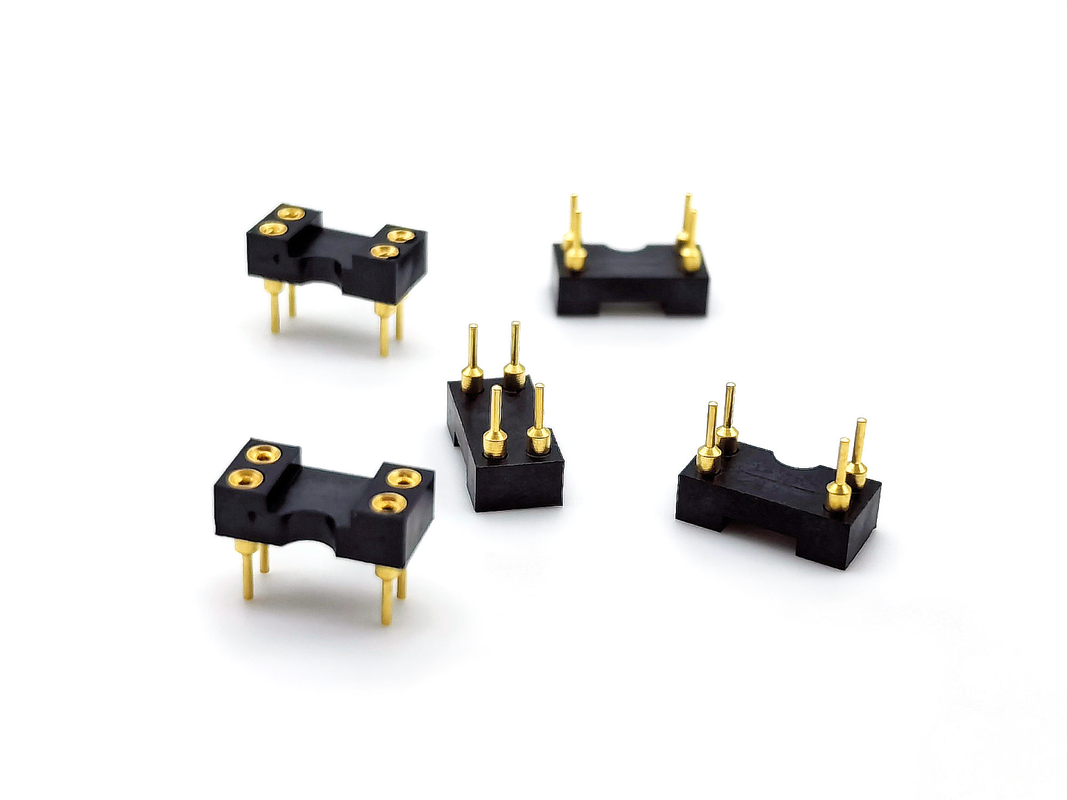

2.54мм Пич IC Socket Обработанный женский заголовок прямая H3.0мм 4P отверстие все золото 60В номинальная PPS Shell

Выделенное

• Контакты круглых отверстий, полностью позолоченные, стабильная передача сигнала с низким сопротивлением
• Высокотемпературный изолятор PPS UL94V-0, рабочий диапазон-40°C ~ +105°C, подходит для суровой промышленной среды
• Прямая проходная установка DIP, высота корпуса H3.0mm, компактный отпечаток PCB
• Упаковка труб, противоущербная для питания SMT / сборочной мастерской
• Номинальное напряжение 60 В, идеально подходит для испытательного розетки ИС, соединения панель-к-печать

Описание продукта

Материалы и электрические характеристики

Окружающая среда и руководство по паре

Характеристики продукта

1. Точная станковая обработка с помощью ЧПУ круглых отверстий контактного ствола, 360° многоточечный контакт, неразвязчивый при вибрации
2. Полная позолоченная контактная поверхность, антиоксидация, сохраняет низкое сопротивление при контакте в длительном пользовании
3. Стеклянный корпус PPS, UL94V-0, огнестойкий, отличная термо- и химическая устойчивость
4. Прямая проходка через отверстие DIP, сильный сварный соединение против повторяющейся силы вставки
5. Стандартный 2,54 мм ((0,100") проем, полностью совместимый с отраслевым стандартом 2,54 мм мужского головки булавки
6. Опаковка трубки избегает контакта царапин, удобный для фабричной автоматической сборки

Преимущество продукта

1. По сравнению с обычными женскими головками: обрабатываемые круглые контактные отверстия обеспечивают равномерную контактную силу, лучшие антивибрационные характеристики и более длительные циклы эксплуатации,идеально подходит для испытательных розетки и оборудования высокой надежности.
2. Покрытие золотом исключает риск окисления при контакте, что подходит для оборудования, требующего длительного хранения и периодической работы.
3. Изолятор PPS превосходит обычный PBT / PA66 в высокотемпературном сопротивлении, с меньшей деформацией при тепловом шоке волновой сварки.
4. Низкая высота корпуса H3.0mm экономит вертикальное пространство на конструкции ПКБ.
5. Упакованный трубкой блок защищает позолоченные контакты, уменьшая дефектный показатель во время входящей инспекции и обработки продукции.
6. Стандартный отпечаток 2,54 мм, замена для основных номеров разъемов IC / женских заголовков.

Применение

• Промышленные панели управления, периферийные модули ПЛК
• Инструмент и измеритель, испытательный прибор IC / входной разъем
• Медицинские электронные вспомогательные платы
• Модули датчиков
• Автомобильные электронные вспомогательные контроллеры
• Прототип НИОКР, встроенная панель разработки

Варианты настройки

1. Совместимость со скрещиванием: совпадает со стандартным 2,54 мм высотой головки мужского булава, диаметр булава в диапазоне 0,70-0,90 мм.
2. Рабочая среда: выберите эту версию ППС с механическим контактами, если ваш конечный продукт сталкивается с большими колебаниями температуры, вибрациями или требует повторного отключения.Выберите штампованную версию для затратно-чувствительных потребительских проектов без частого сочетания.
3. Тип установки: это DIP через отверстие версия; если вам нужна SMT поверхностная установка, пожалуйста, свяжитесь с нами для альтернативного номера части.
4. Вариант покрытия: полностью покрыто золотом для высокой надежности; выборочное покрытие золотом над оловом доступно для запросов, оптимизированных по стоимости.
5. Количество пин: мы поддерживаем пользовательское количество пин с однорядных женских заголовков 2P-40P.
