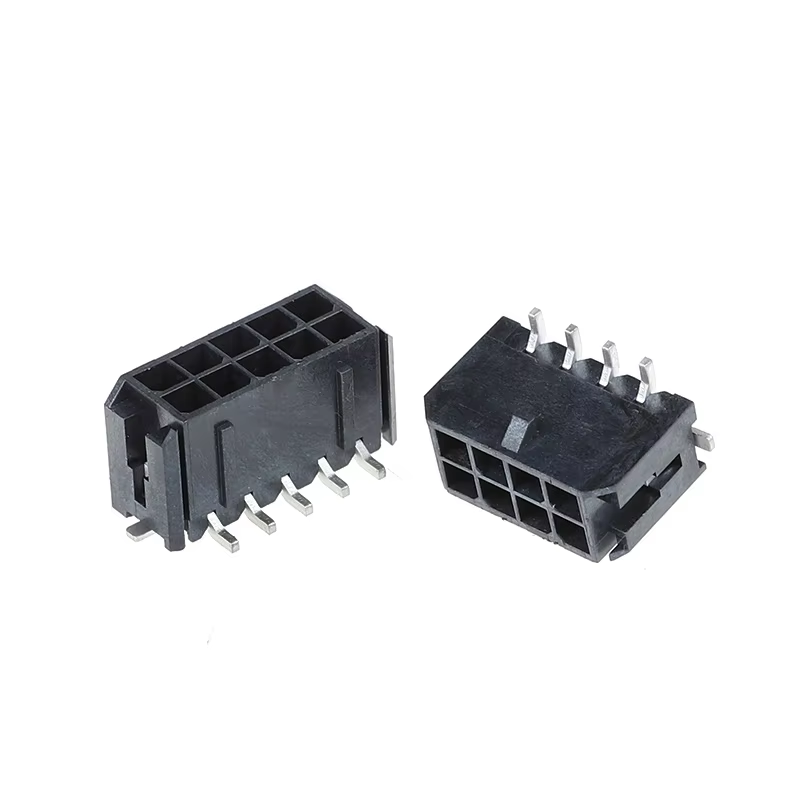

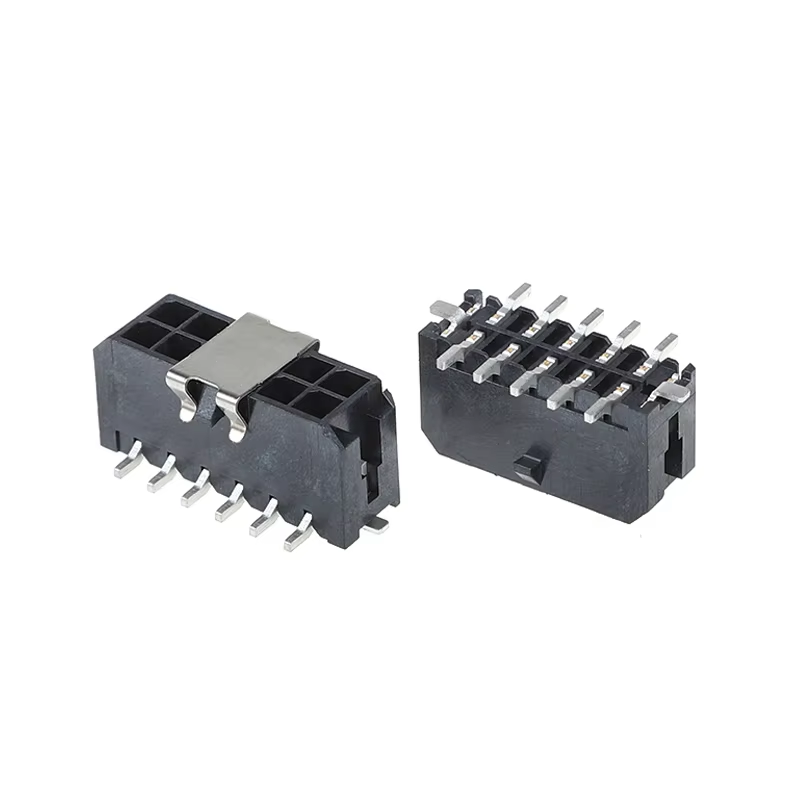

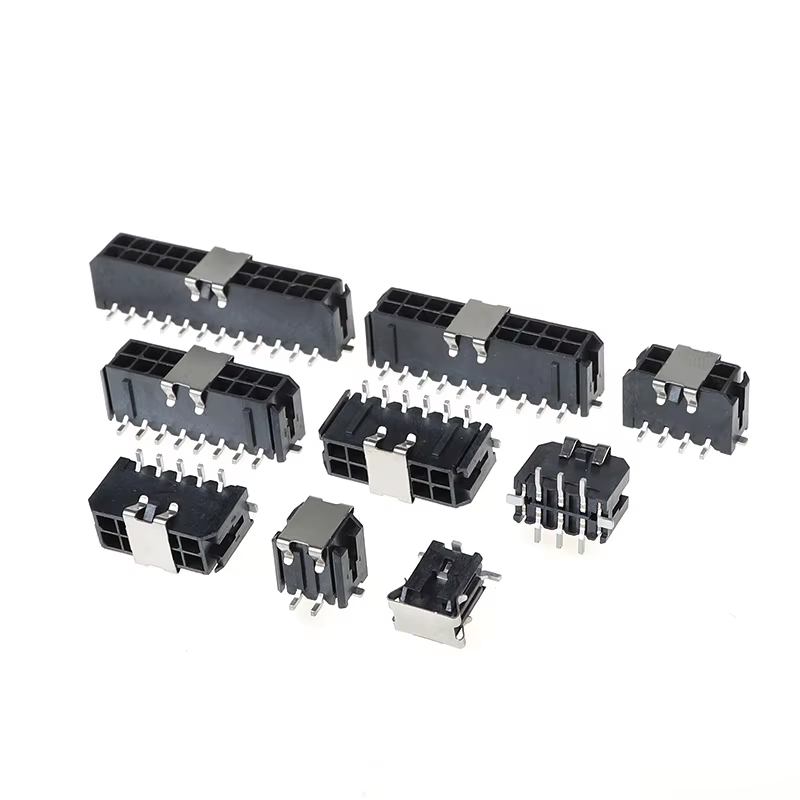

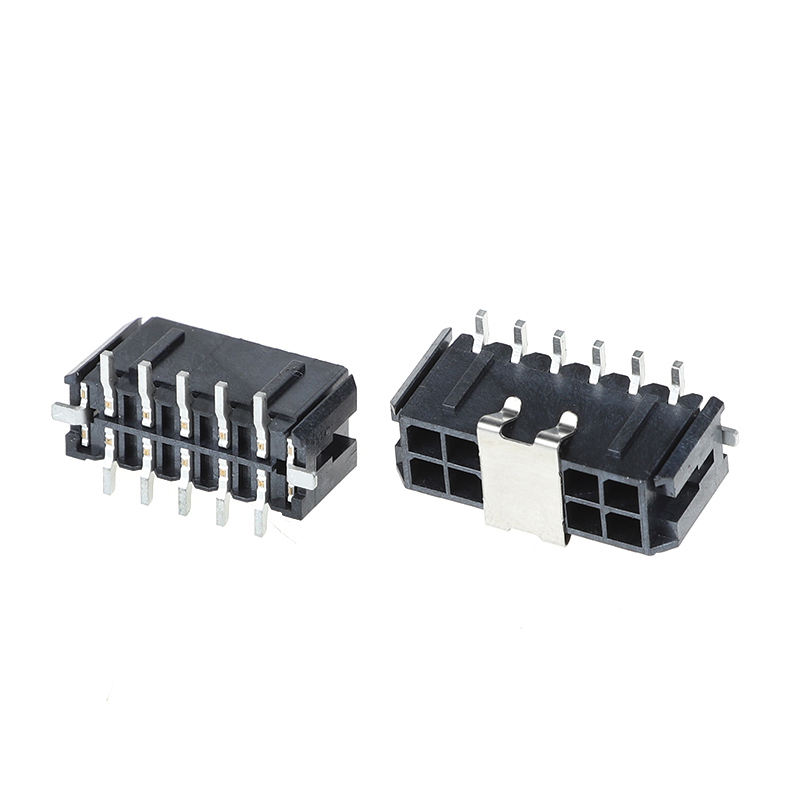

Автомобильный двойной провод 5557 соединителя 43045 4П-24П тангажа 43045 МС3.0ММ к соединителю
Основные характеристики продукта
- Двухрядный вертикальный разъем с шагом 3,0 мм, полный диапазон 4P~24P для автомобильной, промышленной и бытовой техники
- Корпус: огнестойкий, противовоспламеняемый UL94V-0 для высоконадежного подключения питания/сигнала.
- Полная поддержка терминалов и услуг по обработке жгутов проводов, комплексный поиск поставщиков
- Поляризованный дизайн, позволяющий избежать неправильного соединения; изолированные контакты предотвращают короткое замыкание
- Соответствует RoHS и REACH, доступен вариант с низким содержанием галогенов
Технические характеристики
| Элемент |
Параметр |
| Электрические характеристики |
|
| Номинальный ток |
Макс. 8,5 А на контакт |
| Номинальное напряжение |
600 В переменного/постоянного тока |
| Контактное сопротивление |
< 20 мОм макс. после циклов сопряжения |
| Сопротивление изоляции |
≥1000МОм |
| Выдерживать напряжение |
1500 В переменного тока, 1 мин, без пробоев |
| Механические характеристики |
|
| Циклы спаривания |
≥30 циклов |
| Вибрация/Удар |
Соответствует EIA-364, отсутствие разрывов |
| Терминальное удержание |
Структура защиты от возврата |
| Материал и покрытие |
|
| Жилье |
PA66, UL94V-0 Черный |
| Контактный материал |
Латунный сплав |
| Покрытие |
Лужение/золотое покрытие по желанию |
| Руководство по охране окружающей среды и пайке |
|
| Рабочая температура |
-40℃ ~ +105℃ |
| Пайка оплавлением |
Пиковая температура 260 ℃, совместима с оплавлением SMT. |
| Сертификаты |
Сертификат RoHS, REACH, UL |
Перекрестная ссылка/Альтернативная замена
Прямая замена серии Molex Micro-Fit 3.0 43045. Широко используется в качестве замены JST, эквивалентных AMP/TE двухрядных вертикальных разъемов «провод-плата» диаметром 3,0 мм.
Одинаковая площадь и распиновка, поэтому для большинства проектов не требуется перепроектирование печатной платы и экономия затрат на квалификацию.
Преимущества продукта
- Полностью совместимое расположение контактов, прямая замена крупных международных брендов, сокращает цикл проверки проекта.
- Огнестойкий пластик UL94V-0, стабильная работа для автомобильных и промышленных высокотемпературных сред.
- Ленточная упаковка в рулонах, готовая к автоматической линии SMT-укладки.
- Комплексное обслуживание: корпус питания + клеммы + сборка индивидуального жгута проводов
- Строгий линейный контроль, стабильное контактное сопротивление, антивибрация для суровых условий работы.
- Гибкое количество контактов: от 4P до 24P, поддержка питания и смешанного сигнала.
Приложение
- Автомобильная электроника: автомобильные модули управления, датчики автомобиля, освещение автомобиля.
- Промышленное оборудование: ПЛК, блоки питания, сервоприводы, промышленные контроллеры.
- Бытовая техника: инвертор, система отопления, вентиляции и кондиционирования, умная кухонная техника.
- Модули питания и накопления энергии, медицинское оборудование, блоки питания связи
Время выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели.
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001.
- минимальный заказ: Доступен низкий минимальный заказ
- Политика образцов: поддержка бесплатных образцов, быстрая доставка образцов.
- Возможна индивидуальная настройка: специальное покрытие, индивидуальная сборка ремня безопасности, нестандартная длина штифтов, маркировка логотипом.
Руководство по выбору клиентов
- Подтвердите количество контактов: выберите 4P ~ 24P в соответствии с требованиями вашей цепи сигнала/питания.
- Выберите покрытие контактов: Олово для общего питания; Позолоченное покрытие для работы с низким уровнем сигнала и высокой вибрацией
- Проверьте рабочую температуру и огнестойкость: UL94V-0 является обязательным для автомобильных/мощных приборов.
- Выбор упаковки: выберите катушку, если используете автоматическую линию SMT.
- Соответствие сечения проводов: перед сборкой жгута сопоставьте обжимную клемму с проводом AWG.
- Порекомендуйте протестировать прототип с нашими бесплатными образцами перед блокировкой массовой спецификации.
Часто задаваемые вопросы
1. Вопрос: есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. Вопрос: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
3. Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки
4. Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб, причиненный товару во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете. И вы можете оплатить в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. Вопрос: Мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно указать все их цены в списке, а цены всегда меняются из-за стоимости и количества материалов. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
9. Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, нет проблем, поскольку мы размещаем на упаковке ваш логотип или другую информацию. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. Вопрос: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
