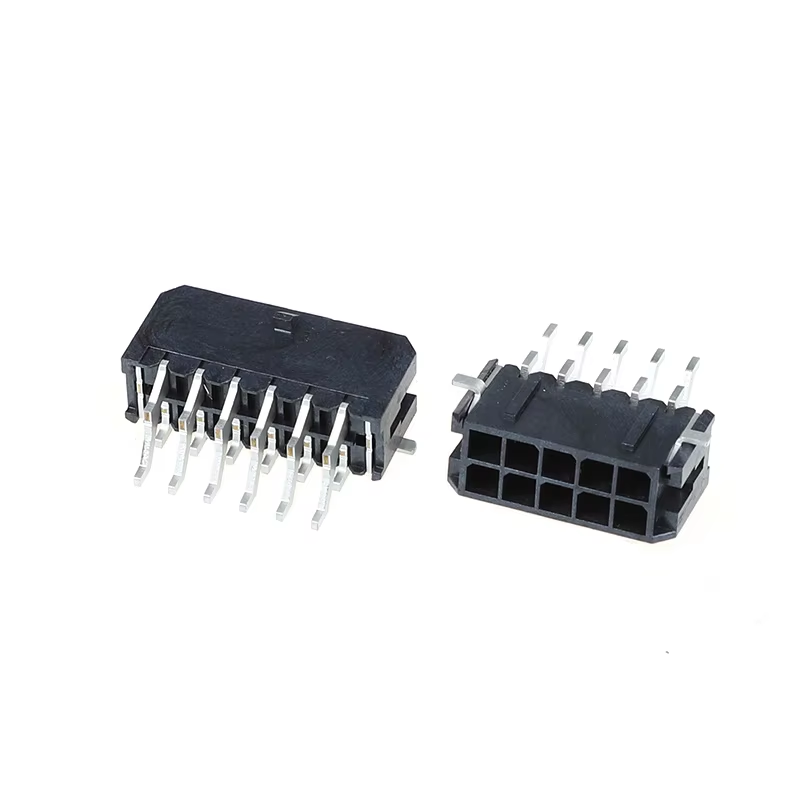

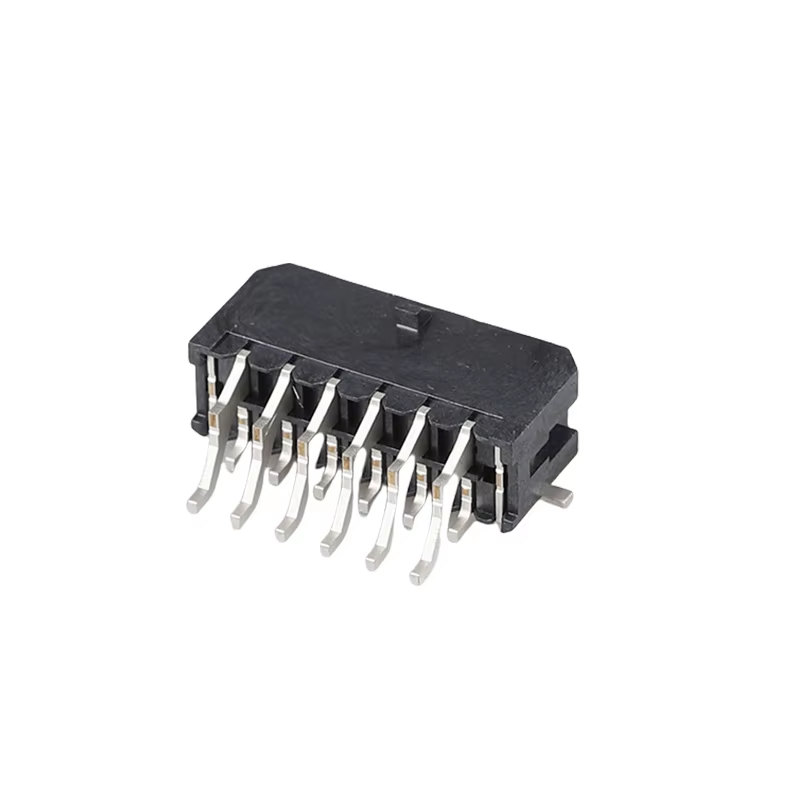

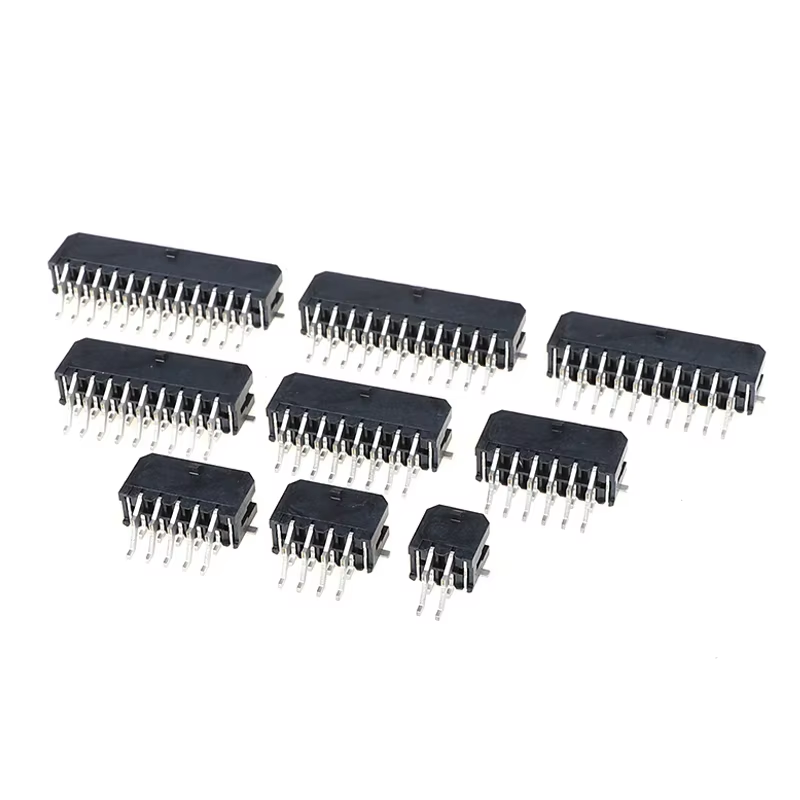

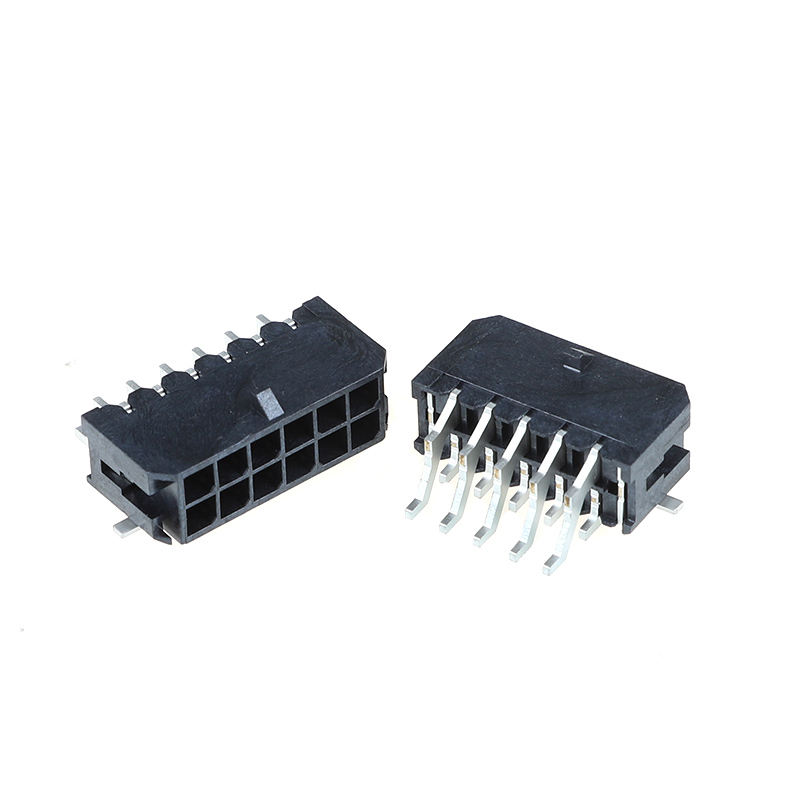

Двухрядный разъем MX3.0 «провод-плата», шаг 3,0 мм, от 4 до 24 контактов, горизонтального типа, медный контакт, автомобильный и промышленный класс, перекрестная ссылка серии Molex 43045.
Основные характеристики продукта
- UL94V-0 Огнестойкий корпус, не содержащий галогенов: Соответствует строгим промышленным и автомобильным требованиям EHS, малодымный, нетоксичный, для высоконадежного оборудования.
- Антивибрационная защелка: Усиленная фиксирующая конструкция предотвращает случайное рассоединение при постоянной вибрации и ударах, устраняя риск ослабления соединения в суровых условиях.
- Полная система соответствия: Полный набор совместимых корпусов + обжимные клеммы, универсальный подбор спецификаций, отсутствие проблем с подбором отдельных компонентов.
- Двухлучевые медные клеммы: Стабильные двойные точки контакта, низкое контактное сопротивление, поддерживает непрерывную цепь при термоциклировании и механическом встряхивании.
- Соответствие RoHS и REACH: Готовность к глобальному экспорту в ЕС, Северную Америку и другие зарубежные рынки.
Технические характеристики
| Категория |
Элемент |
Спецификация |
| Электрические характеристики |
Номинальный ток |
До 8,5 А на контакт |
| Номинальное напряжение |
600 В переменного/постоянного тока |
| Контактное сопротивление |
≤20 мОм |
| Сопротивление изоляции |
≥1000 МОм |
| Выдерживать напряжение |
1000 В переменного тока, 1 мин. |
| Механические характеристики |
Подача |
3,0 мм, двухрядный |
| Позиции |
4П ~ 24П |
| Циклы спаривания |
≥30 циклов |
| Удерживающая сила |
Высокая фиксация защелки, защита от рассоединения при вибрации |
| Материал и покрытие |
Материал корпуса |
LCP/PA66, UL94V-0, без галогенов |
| Материал клеммы |
Медный сплав |
| Вариант покрытия |
Матовое олово/селективное золотое покрытие (в зоне контакта) |
| Относящийся к окружающей среде |
Рабочая температура |
-40℃ ~ +105℃ |
| Согласие |
RoHS, REACH, HF |
| Руководство по пайке |
Доступны SMT/сквозные отверстия; Максимальная температура пайки 260 ℃, не более 3 с. |
Перекрестная ссылка/Альтернативная замена
Прямая альтернатива серии Molex 43045 Micro-Fit 3.0. Широко выбран инженерами в качестве замены двухрядных разъемов «провод-плата», эквивалентных JST, TE (AMP) с шагом 3,0 мм.
Тот же профиль сопряжения, расположение контактов и диапазон обжима провода; для большинства проектов не требуется перепроектирование печатной платы.
Преимущества продукта
- Виброустойчивый запирающий механизм: решает проблему, связанную с выпадением разъема при автомобильной/промышленной вибрации.
- Безгалогенный пластик UL94V-0: Проходит аудит пожарной безопасности бытовой техники, промышленного контроля и автомобильной электроники.
- Полный диапазон 4P~24P: унифицированная серия, упрощающая управление спецификациями и запасами.
- Конкурентоспособные сроки выполнения и цены: Короткий производственный цикл по сравнению с оригинальными зарубежными брендами.
- Специальный комплект клемм и корпуса: Стабильные характеристики обжима, снижение частоты отказов на месте.
- Гибкие возможности покрытия: Олово для силовых цепей, селективное золото для сигнальных цепей высокой стабильности.
Приложение
- Автомобильная электроника: модули управления автомобилем, бортовые датчики, BMS, внутреннее освещение.
- Промышленное оборудование: Сервоприводы, ПЛК, источники питания, промышленные контроллеры.
- Бытовая техника: инверторы, платы управления умным домом, модули питания.
- Энергетика и Интернет вещей: аккумуляторные блоки, зарядные модули, передача сигналов автоматизации.
Способ упаковки
- Стандарт: Антистатическая упаковка в пакет.
- Опционально: белая/нейтральная картонная упаковка. Индивидуальная упаковочная этикетка и штрих-коды доступны по запросу.
Время выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели.
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001.
- MOQ: низкий минимальный заказ для стандартных товаров
- Образец политики:Поддержка бесплатных образцов/быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка жгута проводов, специальная упаковка и маркировка.
Руководство по выбору клиентов
- Подтвердите положение штыря: 4P~24P двухрядный горизонтального типа.
- Выберите покрытие: олово для силовых цепей; Позолота рекомендуется для сигнальных контактов с длительным сроком службы.
- Калибр провода: Соответствуйте диапазону AWG для обжимных клемм, чтобы гарантировать прочность на выдергивание.
- Проверка окружающей среды: при сильной вибрации проверьте защелку; В условиях высоких температур используйте корпус LCP.
- Предварительная проверка: закажите бесплатные образцы для испытаний на вибрацию, циклическое изменение температуры и обжатие перед блокировкой массовой конструкции.
- Проверка стыковки: Полностью совместим с корпусом и клеммами серии Molex 43045 для быстрой замены.
Часто задаваемые вопросы
1. Вопрос: есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. Вопрос: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
3. Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки
4. Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб, причиненный товару во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете. И вы можете оплатить в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. Вопрос: Мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно указать все их цены в списке, а цены всегда меняются из-за стоимости и количества материалов. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
9. Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, нет проблем, поскольку мы размещаем на упаковке ваш логотип или другую информацию. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. Вопрос: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
