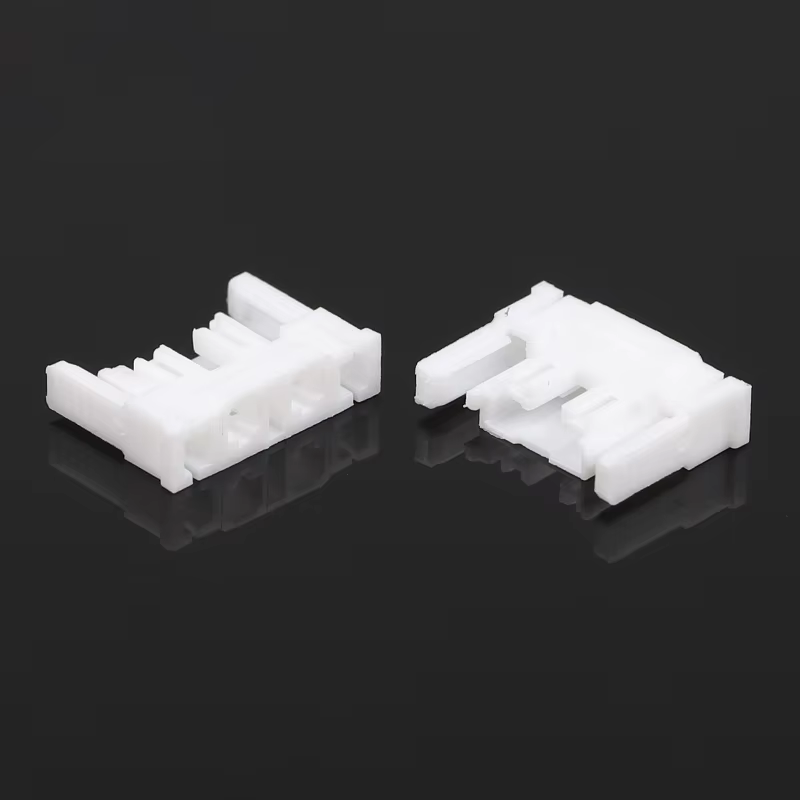

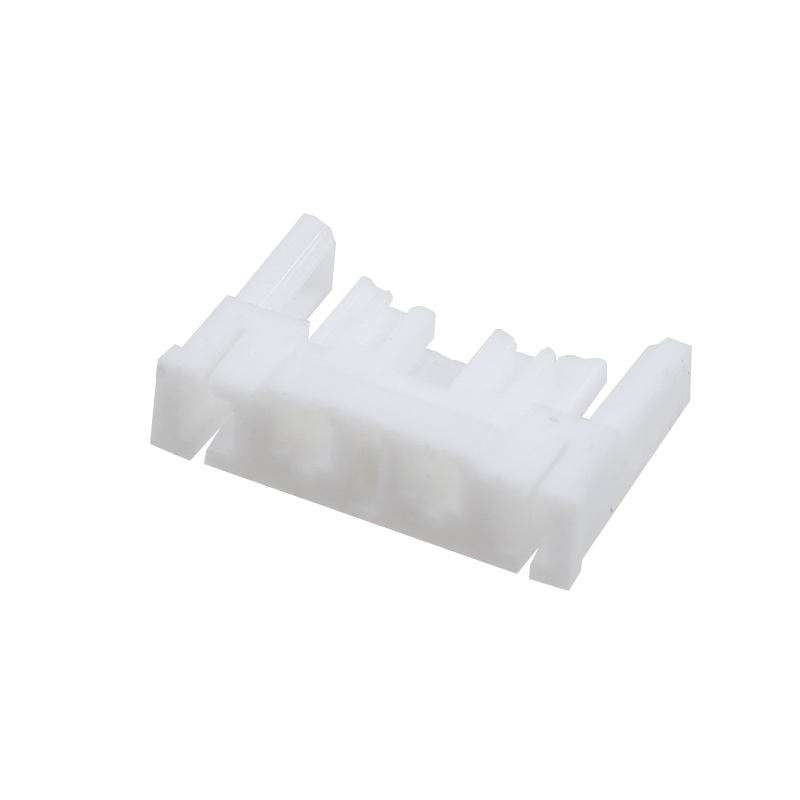

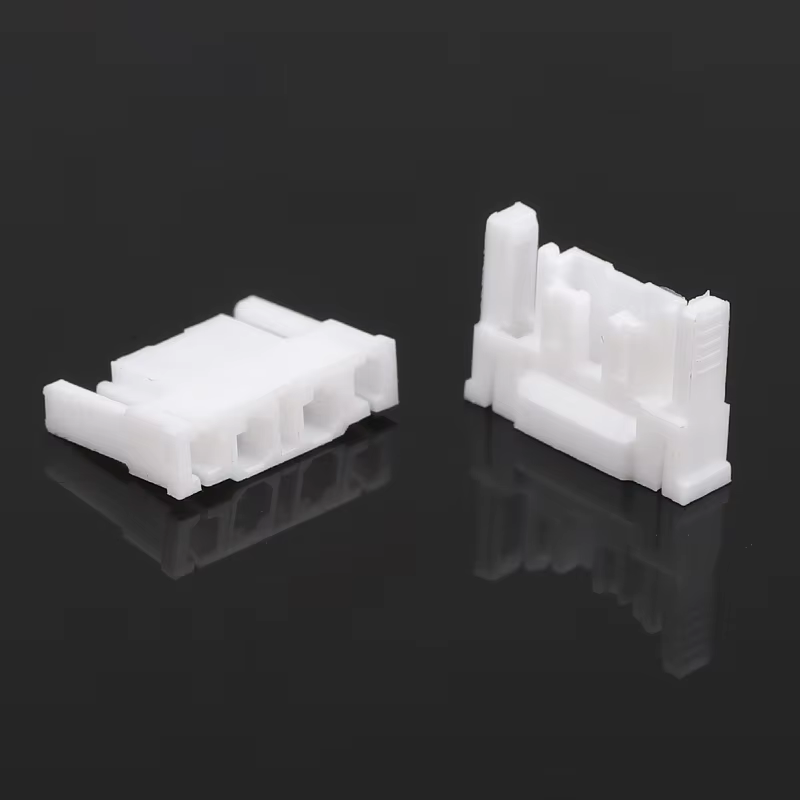

5034730200 Разъем, шаг 3,70 мм, штекерный разъем корпуса Разъем провод-плата
Основные характеристики продукта
- Шаг: 3,70 мм, корпус «папа», соединение провод-плата
- Материал корпуса: UL94V-0 огнестойкий, без галогенов; безопасен для применения в промышленной и бытовой технике
- Усиленная конструкция запирающей защелки: устойчивое соединение, предотвращающее расцепление, при постоянной вибрации в суровых условиях промышленности и транспортных средств.

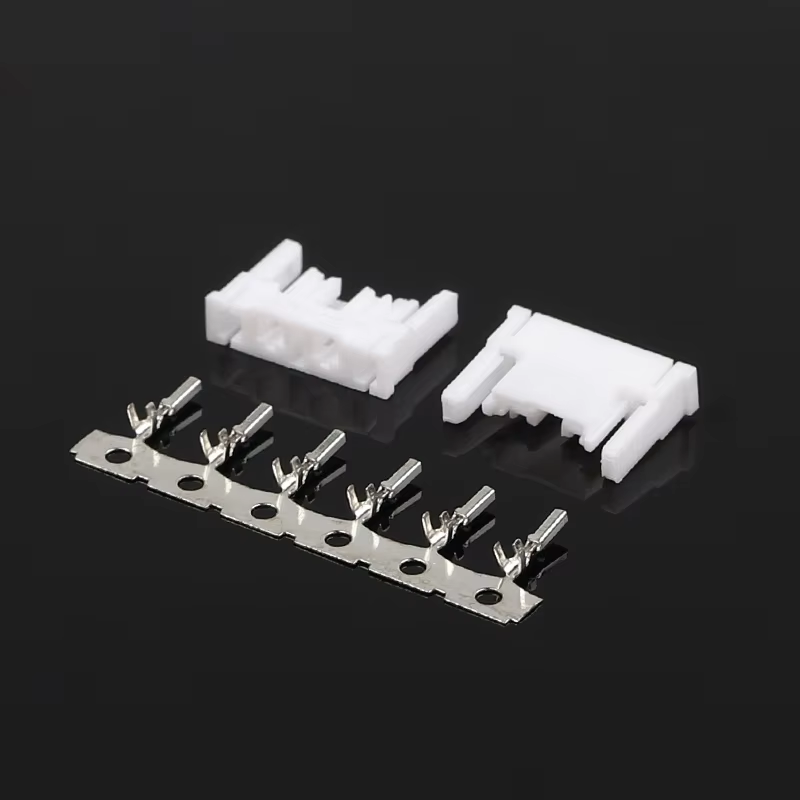

- Полный набор для сопряжения: комплект поставки соответствует корпусу + обжимные клеммы вместе.
- Компактная конструкция, простота обжима и сборки проводов
Технические характеристики
| Категория |
Элемент |
Спецификация |
| Электрический |
Номинальное напряжение |
250 В переменного тока |
| Номинальный ток |
Максимум 5А на цепь |
| Выдерживать напряжение |
1500 В переменного тока/минуту |
| Сопротивление изоляции |
≥1000МОм |
| Механический |
Подача |
3,70 мм |
| Контактное сопротивление |
≤20 мОм |
| Циклы спаривания/отмены спаривания |
≥30 циклов |
| Блокировка |
Положительная защелка, защита от спаривания |
| Материал и покрытие |
Жилье |
ПБТ, UL94V-0, без галогенов |
| Терминальная база |
Медный сплав |
| Покрытие |
Лужение |
| Относящийся к окружающей среде |
Рабочая температура |
-40℃ ~ +105℃ |
| Руководство по пайке |
Температура пайки |
Макс. 260 ℃, ≤5 с. |
Перекрестная ссылка/Альтернативная замена
Непосредственно совместимая альтернатива всемирно известным брендам:
- JST-эквивалентные модели
- Эквивалентные модели Molex
- Модели, эквивалентные AMP (TE)
Примечание. Пожалуйста, проверьте количество контактов и механические размеры для окончательной проверки перед массовым производством.
Преимущества продукта
- Антивибрационная защелка исключает риск выпадения разъема при ударах и вибрации для промышленных и автомобильных проектов.
- Безгалогенный пластиковый корпус UL94 V-0 соответствует экологическим директивам ЕС и стандартам пожарной безопасности.
- Полный комплект поставки: корпус с наружной резьбой + обжимные клеммы, что упрощает составление спецификации и закупку.
- Стабильный электрический контакт и низкое контактное сопротивление для длительной непрерывной работы.
- Экономичная замена разъемов JST/Molex/TE без перепроектирования.
Приложение
✅ Промышленное контрольно-измерительное оборудование
✅ Бытовая техника
✅ Автомобильная вспомогательная электроника
✅ Модули питания
✅ Светодиодные системы освещения.
✅ Умные счетчики и устройства IoT
Способ упаковки
- Стандарт: Антистатическая упаковка в пакет.
- Опционально: белая/нейтральная картонная упаковка. Индивидуальная упаковочная этикетка и штрих-коды доступны по запросу.
Способ оплаты
EXW, FOB, CIF, CPT, T/T, L/C доступны
Время выполнения
- Образцы: 3 рабочих дня
- Массовый заказ: 1–2 недели.
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001.
- MOQ: низкий минимальный заказ для стандартных товаров
- Политика образца: Доступны бесплатные образцы/ Быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка жгута проводов, специальная упаковка и маркировка.
Руководство по выбору клиентов
- Подтвердите рабочий ток, напряжение и диапазон рабочих температур в соответствии с вашей цепью.
- Убедитесь, что провод AWG соответствует диапазону обжима клемм.
- Для сценариев с сильной вибрацией проверьте конструкцию запирающей защелки.
- Перекрестная проверка размеров и определения контактов при замене деталей JST/Molex/TE; Тестовые образцы перед массовым производством.
- Подтвердите требования RoHS/безгалогенов для вашего целевого рынка.
Часто задаваемые вопросы
1. Вопрос: есть ли у вас каталог? Можете ли вы прислать мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. Вопрос: Я не могу найти товар в вашей ката.лог. Можете ли вы сделать этот продукт для меня?
О: В нашем каталоге представлена большая часть нашей продукции, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас ее нет, мы также можем спроектировать и изготовить новую форму для ее производства. Для справки, изготовление обычной формы займет около 35-45 дней.
3. Вопрос: Можете ли вы предоставить образец? Эти образцы бесплатны?
О: Да, мы предоставляем 5-10 бесплатных образцов разъемов для тестирования. Но вы должны оплатить стоимость доставки
4. Вопрос: Как насчет времени доставки?
О: товары на складе доставляются в течение 1 дня; товары по индивидуальному заказу доставляются в течение 5-7 дней
5. Вопрос: Как отправить мой заказ?
О: небольшие посылки отправляются экспресс-почтой, например DHL, FedEx, UPS, TNT, EMS. Это услуга «от двери до двери». Большие посылки мы можем отправить по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб, причиненный товару во время доставки.
6. Вопрос: Какие платежи вы принимаете? Могу ли я заплатить юаней?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете. И вы можете оплатить в юанях. Без проблем.
7. Вопрос: Как насчет контроля качества вашей компании?
О: Строго следуйте ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. Вопрос: Мне нужен прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на всю нашу продукцию. Поскольку у нас так много товаров, невозможно перечислить все цены, а цены меняются в зависимости от затрат на материалы и количества. И вы можете предоставить нам список всего, что вам нужно; Мы тщательно подтвердим один за другим и предоставим вам спецификацию и прайс-лист
9. Вопрос: Можете ли вы изготовить продукцию по индивидуальному заказу и индивидуальную упаковку?
А: Да. Мы сделали много индивидуальных
продукты для наших клиентов раньше (в основном жгуты проводов). Что касается индивидуальной упаковки, проблем нет; мы можем разместить ваш логотип или другую информацию на упаковке. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. Вопрос: Какие сертификаты у вас есть?
А: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
