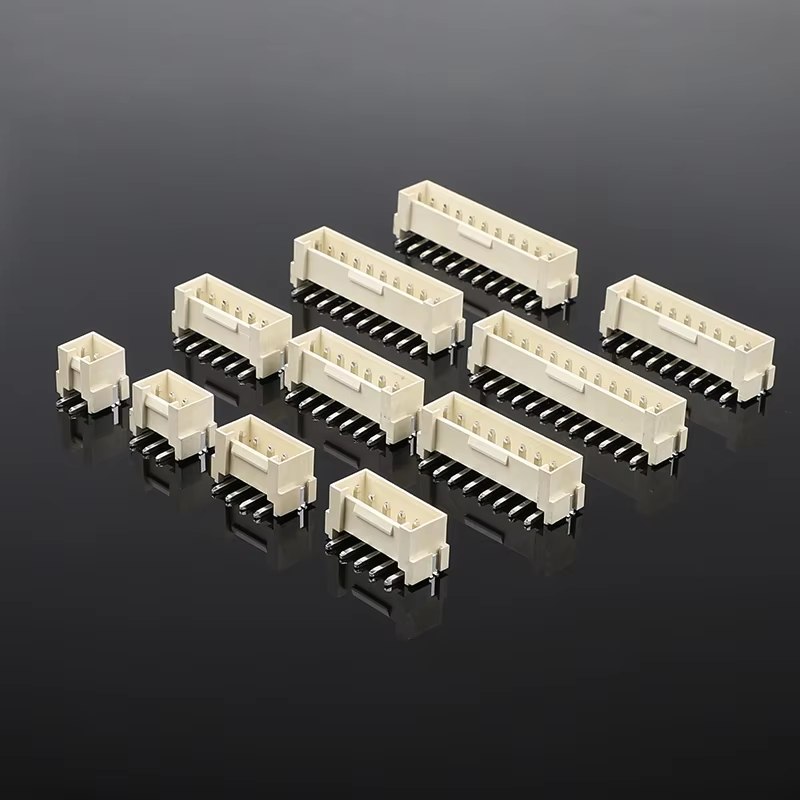

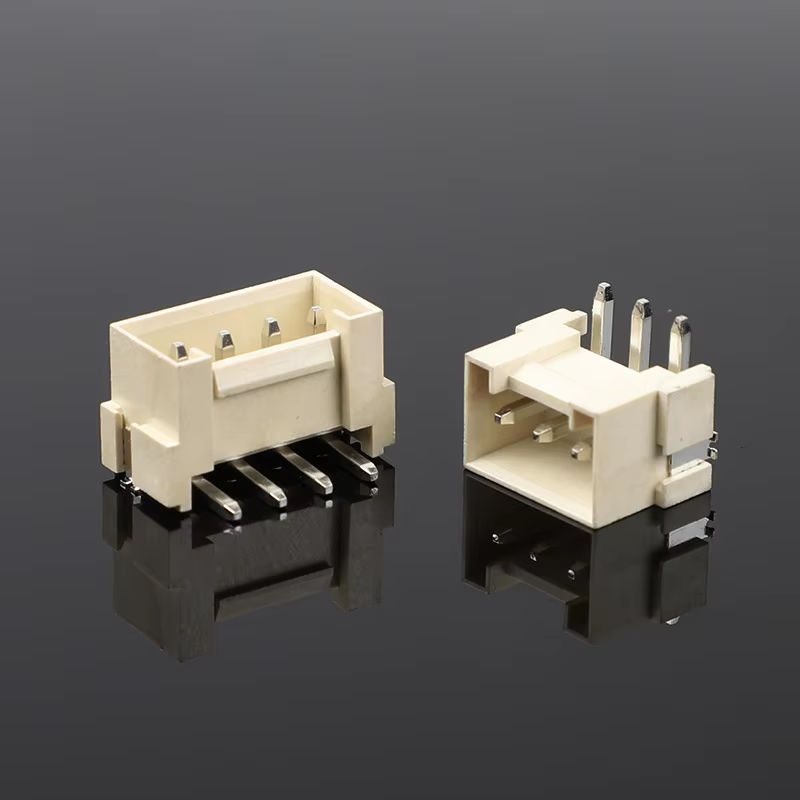

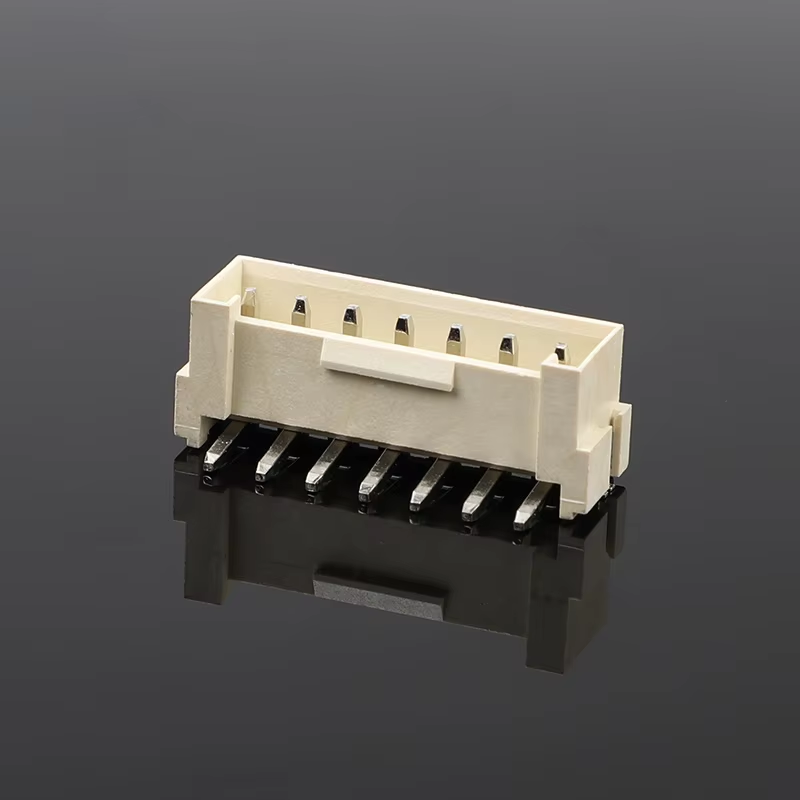

Разъемы с двойным рядом контактов 5557/5569 с шагом 4,2 мм и защелкой, горизонтальный штекерный разъем для печатной платы, разъем провод-плата
Основные характеристики продукта
- Шаг: 4,2 мм, двойной ряд, горизонтальный тип с защелкой, провод-плата
- Корпус с огнестойкостью UL94V-0, без галогенов для промышленного и бытового применения
- Конструкция с защитой от падения: предотвращает случайное отсоединение при сильной вибрации (промышленная и автомобильная среда)
- Полный комплект поддержки: доступны соответствующие корпуса + клеммы
- Стабильный электрический контакт, простота сборки и обжима
Технические характеристики
| Пункт |
Детали |
| Электрические характеристики |
Номинальный ток: макс. 9 А на цепь
Номинальное напряжение: 250 В переменного тока
Сопротивление контакта: ≤10 мΩ
Сопротивление изоляции: ≥1000 МОм
Испытательное напряжение: 1500 В переменного тока/мин |
| Механические характеристики |
Шаг: 4,2 мм, двойной ряд
Направление вставки: горизонтальный штекер
Количество циклов соединения: ≥500 раз
Защелка: фиксирующая защелка, предотвращает отсоединение при вибрации |
| Материал и покрытие |
Корпус: PBT UL94V-0, без галогенов
Клемма: медный сплав
Покрытие: луженое (золотое покрытие опционально) |
| Экологические характеристики |
Рабочая температура: -40°C ~ +105°C
Соответствие RoHS |
| Руководство по пайке |
Пайка оплавлением: макс. 260°C, макс. 10 с
Волновая пайка: макс. 250°C |
Перекрестная ссылка / Альтернативная замена
Совместимая альтернатива сериям JST / Molex / TE AMP:
- JST: серия EH, двойной ряд 4,2 мм
- Molex: серия 3901, двойной ряд 4,2 мм, провод-плата
- TE AMP: разъемы провод-плата с двойным рядом контактов и шагом 4,2 мм с защелкой
Примечание: проверьте количество контактов и механические размеры перед прямой заменой.
Особенности продукта
- Встроенная фиксирующая защелка, эффективная защита от отсоединения при вибрации и ударах
- Корпус PBT UL94V-0 без галогенов, высокая огнестойкость
- Горизонтальное крепление на плате, экономит место на печатной плате
- Отдельный корпус и обжимные клеммы, гибкая сборка жгута проводов
- Стабильные луженые клеммы, низкое контактное сопротивление
Преимущества продукта
- Виброустойчивая фиксирующая защелка решает проблему риска плохого соединения в суровых промышленных/автомобильных условиях
- Материал высокой безопасности: UL94V0 + без галогенов, соответствует строгим стандартам для бытовой техники и промышленности
- Полный комплект поставки: корпус + клеммы на складе, нет необходимости искать детали отдельно
- Строгий контроль размеров, хорошая взаимозаменяемость с известными международными брендами
- Экономически эффективная альтернатива без ущерба для надежности
Применение
- Оборудование промышленного контроля
- Бытовая техника (холодильник, стиральная машина, духовка)
- Вспомогательный жгут проводов для автомобилей
- Блоки питания и ИБП
- Модули драйверов светодиодов
- Измерительное оборудование
Метод упаковки
- Стандарт: антистатический пакет
- Опционально: упаковка в белую / нейтральную картонную коробку. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок поставки
- Образцы: 3 рабочих дня
- Массовый заказ: 1-2 недели
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- MOQ: низкий MOQ для стандартных позиций
- Политика в отношении образцов: бесплатные образцы доступны / быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка жгута проводов, специальная упаковка и маркировка.
- Руководство по выбору клиента
Подтвердите требования к контактам и нагрузке по току
- Проверьте рабочую температуру и уровень вибрации вашего оборудования
- Проверьте посадочное место на печатной плате (горизонтальный штекер)
- Подтвердите требования к материалу: без галогенов / огнестойкость
- Перекрестно проверьте с номером детали оригинального бренда для замены
- Запросите бесплатные образцы для предварительного тестирования перед массовым внедрением проекта
- FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог, чтобы проверить все ваши продукты?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?
О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет времени доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга "от двери до двери". Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы с помощью CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много наименований, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам наименований; мы тщательно проверим их по одному и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготавливать индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном жгуты проводов). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто имейте в виду, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
