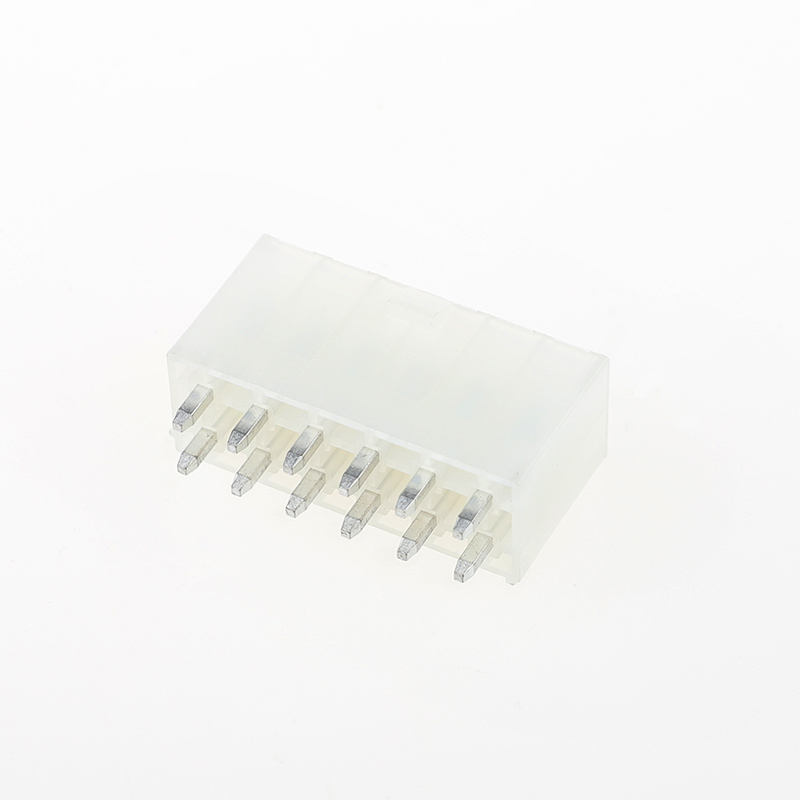

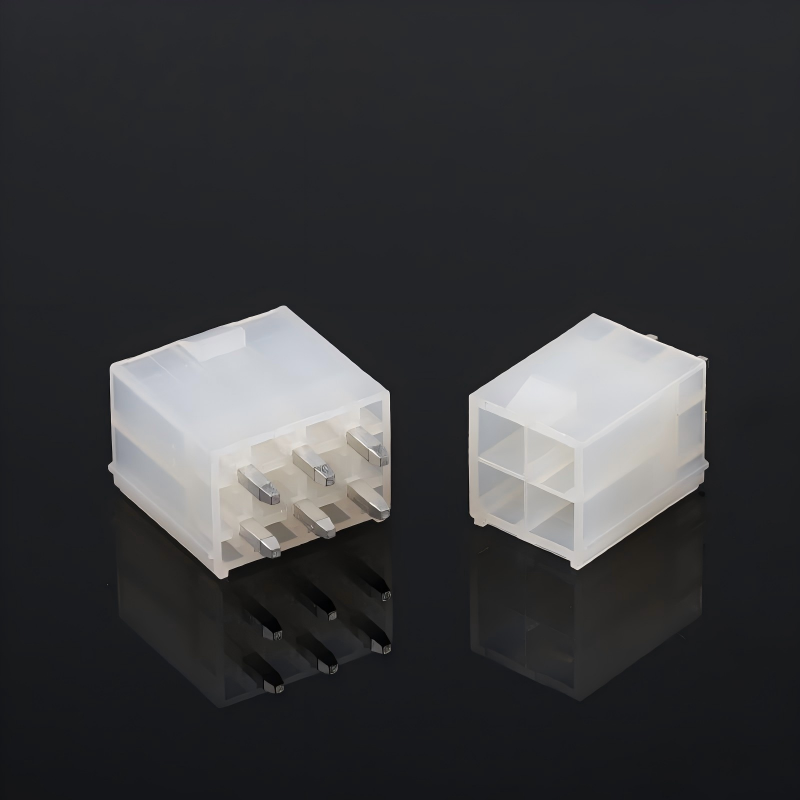

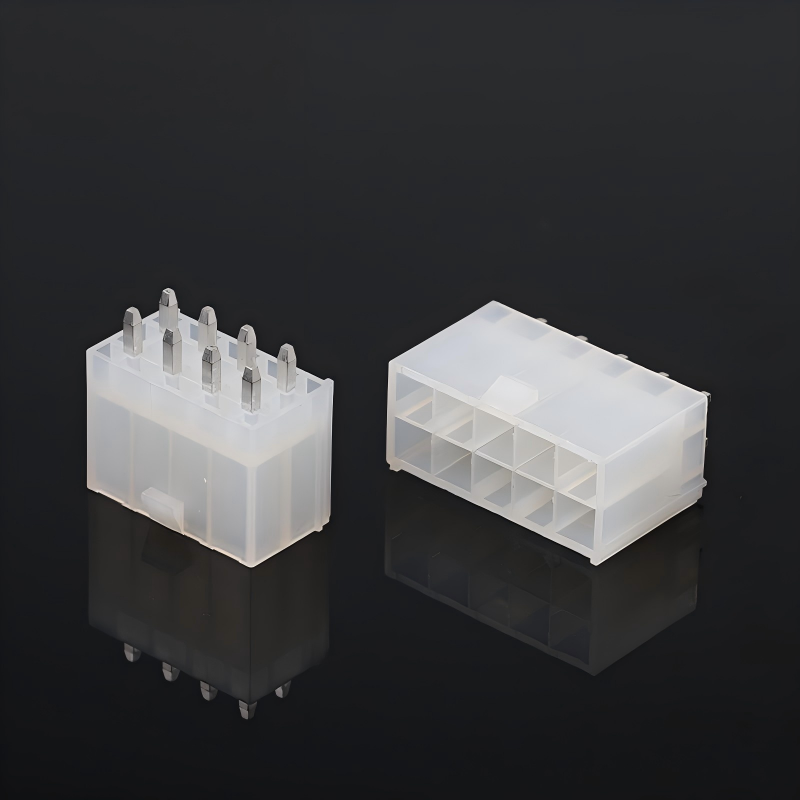

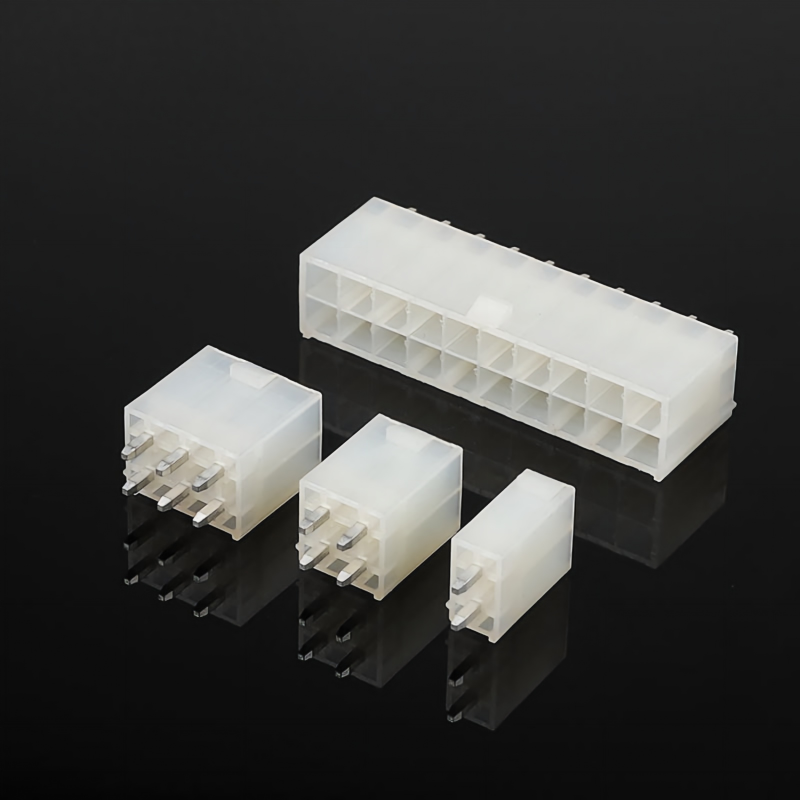

55557 Вертикальный разъем Wire-to-Board с шагом 4,2 мм, двухрядный, с прямым штырем, с защелкой
Основные преимущества продукта
✅ Шаг: 4,2 мм, двухрядный, вертикальный прямой штыревой разъем Wire-to-Board
✅ Корпус с огнестойкостью UL94V-0, без галогенов для промышленных и бытовых приборов
✅ Противовибрационная фиксирующая защелка: предотвращает случайное отсоединение при постоянных ударах и вибрации (промышленные / автомобильные жесткие условия эксплуатации)
✅ Доступен полный комплект: соответствующий корпус + обжимные клеммы поставляются вместе
Технические характеристики
| Пункт |
Детали |
| Электрические характеристики |
Номинальный ток: макс. 5 А на цепь
Номинальное напряжение: 250 В переменного тока
Сопротивление контакта: ≤20 мОм
Сопротивление изоляции: ≥1000 МОм
Выдерживаемое напряжение: 1500 В переменного тока в течение 1 мин |
| Механические характеристики |
Шаг: 4,2 мм
Конфигурация: двухрядный, вертикальный прямой штырь
Количество циклов соединения: ≥100 раз
Фиксация: конструкция с фиксирующей защелкой, предотвращает отсоединение при вибрации
Усилие вставки/извлечения: нормальное, без чрезмерного износа |
| Материал и покрытие |
Корпус: нейлон, UL94V-0, без галогенов
Контактная клемма: медный сплав
Покрытие: лужение (опционально золотое покрытие) |
| Экологические характеристики |
Рабочая температура: -40℃ ~ +105℃
Соответствие RoHS |
| Руководство по пайке |
Пайка оплавлением: макс. 260℃, макс. 10 с
Ручная пайка: макс. 320℃ в течение 3 с |
Перекрестные ссылки / Альтернативные замены
Прямая альтернатива известным международным брендам разъемов:
- JST: серия XH
- Molex: серия 55557
- TE (AMP): Эквивалент двухрядной вертикальной серии Wireboard с шагом 4,2 мм
Особенности продукта
- Двухрядная вертикальная прямая штыревая конструкция с шагом 4,2 мм, компактная площадь печатной платы
- Встроенная надежная защелка, предотвращает отсоединение при вибрации
- Нейлоновый изолятор UL94V-0 без галогенов
- Комплексное решение: корпус + клеммы, закупка в одном месте
- Стабильный луженый контакт, низкое сопротивление контакта
Преимущества продукта
- Противовибрационная фиксирующая защелка решает проблему случайного отсоединения для промышленного и бортового оборудования
- Высокая огнестойкость + отсутствие галогенов, соответствует строгим экологическим стандартам и стандартам безопасности
- Совместимость с разъемами серии 4,2 мм от JST/Molex/TE, простая замена без перепроектирования печатной платы
- Стабильные электрические характеристики в широком диапазоне температур
- Прямые поставки с завода, доступна гибкая индивидуальная настройка
Применение
- Промышленное оборудование управления
- Бытовая техника (холодильник, стиральная машина, кондиционер)
- Вспомогательная автомобильная электроника, модули интерьера автомобиля
- Блоки питания и ИБП
- Драйверы светодиодного освещения
- Медицинские и измерительные приборы
Метод упаковки
- Стандарт: упаковка в антистатический пакет
- Опционально: упаковка в белый / нейтральный картонный ящик. По запросу доступны индивидуальные этикетки и штрих-коды.
Способ оплаты
Доступны EXW, FOB, CIF, CPT, T/T, L/C
Срок поставки
- Образцы: 3 рабочих дня
- Массовый заказ: 1-2 недели
Заводской сертификат и индивидуальное обслуживание
- Сертификаты: UL, RoHS, REACH, ISO9001
- MOQ: Низкий MOQ для стандартных позиций
- Политика в отношении образцов: доступны бесплатные образцы / быстрая доставка образцов.Индивидуальное обслуживание: индивидуальное количество контактов, толщина покрытия, сборка кабельных жгутов, специальная упаковка и маркировка.
- Руководство по выбору клиента
Подтвердите количество контактов и направление монтажа на печатной плате: вертикальный прямой штырь
- Проверьте рабочий ток, напряжение и диапазон температур
- Для сценариев с высокой вибрацией: обязательно используйте версию с защелкой, чтобы избежать отсоединения
- Требования к экологичным материалам: выберите корпус без галогенов + UL94V-0
- Перекрестная проверка: прямая замена разъемов Molex 55557 / JST XH / TE эквивалент 4,2 мм; проверьте назначение контактов перед заменой
- Пайка: строго соблюдайте температурный профиль оплавления, чтобы предотвратить плавление корпуса
- FAQ
1. В: У вас есть каталог? Можете ли вы отправить мне каталог для проверки всех ваших продуктов?
О: Да, вы можете связаться с нами онлайн или отправить электронное письмо, чтобы получить каталог.
2. В: Я не могу найти продукт в вашем каталоге. Можете ли вы изготовить этот продукт для меня?
О: В нашем каталоге представлено большинство наших продуктов, но не все. Просто дайте нам знать, какой продукт вам нужен и сколько вы хотите. Если у нас его нет, мы также можем разработать и изготовить новую пресс-форму для его производства. Для справки, изготовление обычной пресс-формы займет около 35-45 дней.3. В: Можете ли вы предоставить образец? Являются ли эти образцы бесплатными?
О: Да, мы предоставляем 5-10 шт. бесплатных образцов разъемов для тестирования. Но вам придется оплатить стоимость доставки.
4. В: Что насчет вашего срока доставки?
О: Товары на складе доставляются в течение 1 дня; индивидуальные товары доставляются в течение 5-7 дней.
5. В: Как отправить мой заказ?
О: Для небольших посылок отправляйте их экспресс-почтой, такой как DHL, FedEx, UPS, TNT, EMS. Это услуга от двери до двери. Для больших посылок мы можем отправить их по воздуху или по морю. Мы используем стандартные экспортные коробки. Мы несем ответственность за любой ущерб продукту, причиненный во время доставки.
6. В: Какой тип оплаты вы принимаете? Могу ли я заплатить в юанях?
О: Мы принимаем T/T (банковский перевод), Western Union и PayPal. Пожалуйста, убедитесь, что мы можем получить ту же сумму, что и в счете-фактуре. И вы можете платить в юанях. Без проблем.
7. В: Как насчет контроля качества вашей компании?
О: Строго следуем ISO9001. IQC, OQC, IPQC и QA составляют 10% нашего персонала. Все наши продукты будут протестированы CCD.
8. В: Мне нужен ваш прайс-лист на все ваши продукты. У вас есть прайс-лист?
О: У нас нет прайс-листа на все наши продукты. Поскольку у нас так много позиций, невозможно перечислить все цены, а цены меняются в зависимости от стоимости материалов и количества. И вы можете предоставить нам список всех необходимых вам позиций; мы тщательно проверим их по одной и предоставим вам спецификацию и прайс-лист.
9. В: Можете ли вы изготовить индивидуальные продукты и индивидуальную упаковку?
О: Да. Мы уже изготовили много индивидуальных продуктов для наших клиентов (в основном кабельные жгуты). Что касается индивидуальной упаковки, то проблем нет; мы можем нанести ваш логотип или другую информацию на упаковку. Просто нужно отметить, что это влечет за собой дополнительные расходы.
10. В: Какие у вас сертификаты?
О: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000 и т. д.
